Attuatore
90 Proporzionale
- 15 Nm
- Range di regolazione adattabile (90 - 355°)
- Tempo di rotazione adattabile (60-390 s)
- Segnale di controllo della tensione o della corrente
- Possibilità di funzionamento manuale
- Configurazione del funzionamento facile tramite DIP
L'attuatore proporzionale serie 90, 15 Nm, è destinato alle applicazioni di miscelazione, deviazione e controllo di flusso. L'attuatore è progettato per il funzionamento con valvole serie F (DN15 – DN150). La serie può essere facilmente regolata manualmente mediante un sezionatore e una leva.
Il 90P può essere controllato da un segnale di controllo della tensione o della corrente e offre una regolazione precisa della valvola. Una piattaforma flessibile consente al 90P di funzionare con diverse impostazioni del tempo di rotazione (60-390 s) e diversi angoli di rotazione (90-355). Il 90P è un connubio perfetto di flessibilità e forza, il che lo rende la scelta ideale per qualsiasi applicazione.
Gamma di prodotti
90, Proporzionale 24 V
| Cod. | Riferimento | Tensione [V CA] | Tempo di rotazione 90° [s] | Segnale di controllo | Coppia [Nm] | Nota |
| 12550500 | 93P | 24 | 60 - 390 | 0..10 V, 2..10 V, 0..20 mA, 4..20 mA | 15 | Range di regolazione 90°/180°/355° |
Supporto per l'installazione
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione 90, proporzionale |
|
Dati tecnici
Dati tecnici
| Alimentazione: | 24±10% V CA/CC, 50/60Hz |
| Assorbimento: | 5 VA |
| Grado di protezione: | IP54 |
| Classe di protezione: | II |

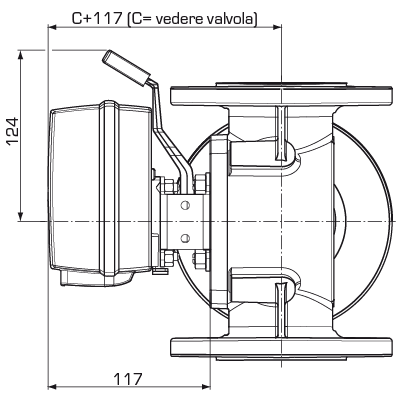

| Coppia: | Vedere la tabella delle dimensioni |
| Peso: | 0,8 kg |
| Temperatura ambiente, max: | +55 °C |
| Temperatura ambiente, min: | -15 °C |
Conformità
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 n. 1091
SI 2012 n. 3032
Cablaggio
Accessori e parti di ricambio
Kit adattatori
| Cod. | Riferimento | Designazione | Nota | Manuale di istruzioni | |
 |
16053300 | VRG801 | ESBE VRG801 Kit adattatore ESBE VRG801 Valvole ESBE serie VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Da ordinare a parte. | |
 |
16051300 | 900 | ESBE 900 Kit adattatore Valvole ESBE serie MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. In dotazione con l'attuatore o la centralina climatica. | |
 |
16053900 | 900C | ESBE 900C Kit adattatore, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
 |
16051700 | 900CK | ESBE 900CK Kit adattatore Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
 |
16053600 | 900F | ESBE 900F Kit adattatore Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
 |
16052600 | 900L | ESBE 900L Kit adattatore Valvole Schneider Electric TRV / TAC-TRV. | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
 |
16052500 | 900K | ESBE 900K Kit adattatore Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
|
16051400 | 900A | ESBE 900A Kit adattatore Valvole TA VTR. | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
 |
16051500 | 900B | ESBE 900B Kit adattatore Valvole Viesmann DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Da ordinare a parte. *Il kit adattatore ha in dotazione una leva manuale per la centralina climatica serie 90C che deve essere rimossa. Non è richiesta per l'assemblaggio. | |
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Manuale di istruzioni | |
 |
98180570 | 900 | ESBE MTS900 Innesto dell'albero serie 90 | |
Optional
| Cod. | Riferimento | Designazione | Nota | Manuale di istruzioni | |
 |
98100690 | ESBE Interruttore ausiliario separatoper serie 90. | |
Area di download
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | 90, proporzionale |
|
| Istruzioni per l’installazione | 90, proporzionale |
|
| Certificati | Dichiarazione di conformità, 90 Proporzionale (en) |
|
| Certificati | Dichiarazione di conformità UKCA, 90 Proporzionale (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione BPD3, 90 Proporzionale (en) |
|
| Certificati | EAC Certificato (RU), 90 Proporzionale 12-24V |
|
| Immagine | 90, ad alta risoluzione |
|
| 2D-immagine | 90 |
|
| Disegno 3D (file stp) | 90 |
|
