Ställdon
90, proportionell
- 15 Nm
- Justerbart arbetsområde (90–355°)
- Justerbar gångtid (60-390 s)
- Spännings- eller strömstyrsignal
- Manuellt driftläge
- Enkel driftinställning med DIP-strömställare
Serie 90,15 Nm, proportionella ställdon avsedda för blandnings-, växlings- och flödesregleringapplikationer. Ställdonet är utformat för att arbeta med ventiler i F-serien (DN15–DN150). Serien kan enkelt manövreras manuellt med en frikopplingsknapp och spak.
90P kan styras med en spännings- eller strömstyrsignal och erbjuder en exakt manövrering av ventilen. Den flexibla plattformen gör det möjligt att driva 90P med olika gångtider (60–390 s) och arbetsvinklar (90–355°). 90P är en perfekt kombination av flexibilitet och styrka som gör den till ett förstahandsval för alla applikationer.
Produktsortiment
90, proportionell 24 V
| Art.nr. | Referens | Spänning [V AC] | Gångtid 90° [s] | Styrsignal | Vridmoment [Nm] | Anmärkning | RSK-nr. |
| 12550500 | 93P | 24 | 60 - 390 | 0..10 V, 2..10 V, 0..20 mA, 4..20 mA | 15 | Arbetsområde 90°/180°/355° | 5372501 |
Installationssupport
Dokument
| Namn | Ladda ner |
| Bruksanvisning serie 90, proportionell |
|

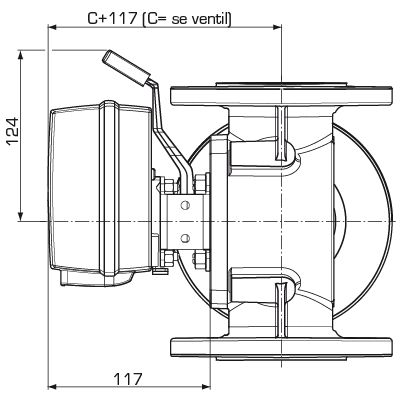

Tekniska data
Tekniska data
| Nätspänning: | 24±10% V AC/DC, 50/60Hz |
| Effektförbrukning: | 5 VA |
| Kapslingsklass: | IP54 |
| Skyddsklass: | II |
| Vridmoment: | Se dimensionstabell |
| Vikt: | 0,8 kg |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -15 °C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16053300 | VRG801 | ESBE VRG801 Adaptersats ESBE-ventiler serie VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Beställs separat. | 5396212 | |
 |
16051300 | 900 | ESBE 900 Adaptersats ESBE-ventiler serie MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Levereras med ställdon eller reglering. | 5366516 | |
 |
16053900 | 900C | ESBE 900C Adaptersats Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366526 | |
 |
16051700 | 900CK | ESBE 900CK Adaptersats Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366519 | |
 |
16053600 | 900F | ESBE 900F Adaptersats Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366524 | |
 |
16052600 | 900L | ESBE 900L Adaptersats Schneider Electric TRV / TAC-TRV-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366521 | |
 |
16052500 | 900K | ESBE 900K Adaptersats Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366520 | |
|
16051400 | 900A | ESBE 900A Adaptersats TA VTR-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366517 | |
 |
16051500 | 900B | ESBE 900B Adaptersats Viesmann-ventiler DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366518 | |
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
98180570 | 900 | ESBE MTS900 Axelkoppling serie 90 | 5366540 | |
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
98100690 | ESBE Separat extrabrytare serie 90. | 5396137 | |
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | 90, proportionell |
|
| Bruksanvisning | 90, proportionell |
|
| Certifikat | Konformitetsdeklaration, 90 proportionell (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, 90 proportionell (en) |
|
| Certifikat | Byggvarudeklaration BPD3, 90 proportionell |
|
| Certifikat | EAC-certifikat (RU), 90 proportionell 12-24V |
|
| AMA-text | 90, proportionell |
|
| Bild | 90, high res |
|
| 2D-bild | 90 |
|
| 3D-ritning (stp-fil) | 90 |
|
