Reglering
CRA120
- Justerbart driftområde.
- För ventiler upp till DN150.
- Superb reglering.
Serie CRA120 är en temperaturreglering för konstantflöde som lämpar sig för större system och ventiler, till exempel 3F. Produkten är perfekt för applikationer som kräver en konstant vattentemperatur. Temperaturen ställs in med ett användarvänligt gränssnitt med knappar och display. Regulatorn är utformad för användning med de vridande styrdonen DN 15-150 och har ett arbetsområde på 30-180°. Serien kan enkelt handmanövreras med en knapp och spak för frikoppling.
Produktsortiment
CRA120
| Art.nr. | Referens | Spänning [V AC] | Temperaturområde [°C] | Vridmoment [Nm] | Ersätter | RSK-nr. | Anmärkning |
| 12742100 | CRA121 | 230 | 5-95 | 15 | 12700500 | 5386173 | |
| 12742500 | CRA125 | 230 | 5-95 | 15 | 5511870 | Transformator med brittisk kontakt | |
| 12742200 | CRA122 | 24 | 5-95 | 15 | 12700100 | 5511869 |
Installationssupport
Hur man monterar ESBE Reglering på ESBE ventil (en)
Installationsexempel
Dokument
| Namn | Ladda ner |
| Bruksanvisning CRA120 |
|
Tekniska data
Tekniska data
| Kapslingsklass: | Ställdonsenhet: IP54; Styrenhet: IP54 |
| Skyddsklass: | II |
| Nätspänning: | 24 ± 10% V AC, 50/60 Hz; 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 24VAC: 3 VA; 230VAC: 10 VA |
| Vridmoment: | 15 Nm |
| Gångtid vid max. hastighet: | 120 s |
| Vikt: | 0,9 kg |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -5 °C |
| framledningsgivare: | +5 till +95°C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16053300 | VRG801 | ESBE VRG801 Adaptersats ESBE-ventiler serie VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Beställs separat. | 5396212 | |
|
 |
16051300 | 900 | ESBE 900 Adaptersats ESBE-ventiler serie MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Levereras med ställdon eller reglering. | 5366516 | |
|
 |
16053900 | 900C | ESBE 900C Adaptersats Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366526 | |
|
 |
16051700 | 900CK | ESBE 900CK Adaptersats Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366519 | |
|
 |
16053600 | 900F | ESBE 900F Adaptersats Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366524 | |
|
 |
16052600 | 900L | ESBE 900L Adaptersats Schneider Electric TRV / TAC-TRV-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366521 | |
|
 |
16052500 | 900K | ESBE 900K Adaptersats Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366520 | |
|
|
16051400 | 900A | ESBE 900A Adaptersats TA VTR-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366517 | |
|
 |
16051500 | 900B | ESBE 900B Adaptersats Viesmann-ventiler DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366518 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
17053100 | CRA911 | ESBE CRA911 Framledningsgivare, 5m kabel | 5386185 | |
|
|
 |
17053300 | CRA912 | ESBE CRA912 Spänningsadapter, 230V-24V | 5386181 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | CRA120 |
|
| Bruksanvisning | CRA120 |
|
| Certifikat | Konformitetsdeklaration, CRA120 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, CRA120 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, CRA120 |
|
| Certifikat | EAC-certifikat, CRA120 |
|
| Certifikat | UKRSEPRO-certifikat (UA), CRA120 |
|
| Bild | CRA120, high res |
|

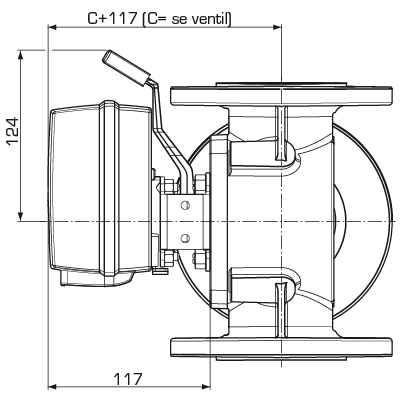

| 2D-bild | CRA120 |
|
| 3D-ritning (stp-fil) | CRA120 Reglering |
|
| 3D-ritning (stp-fil) | 90 Ställdon |
|
