Sterownik

CRA120

Regulowany zakres roboczy.
Do zaworów do DN 150.
Doskonała regulacja.

Seria CRA120 to sterownik stałotemperaturowy do większych systemów i zaworów takich jak 3F. Produkt jest idealny do zastosowań, w których wymagana jest stała temperatura wody. Temperaturę ustawia się za pomocą prostego w obsłudze interfejsu z przyciskami i wyświetlaczem. Sterownik zaprojektowany do obsługi zaworów obrotowych o rozmiarach DN 15‒150, o zakresie roboczym 30‒180°. Serią można z łatwością sterować ręcznie za pomocą przycisku i dźwigni.

Gama produktów

CRA12x

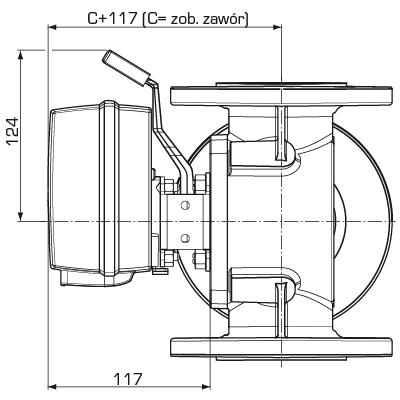

Wymiary montażowe siłowników serii CRx120 z zaworami mieszającymi ESBE serii MG, G, F, T/TM, H/HG i BIV

Nr art.	Nazwa	Napięcie [V AC]	Zakres temperatur [°C]	Moment obrotowy [Nm]	Uwaga	Zastępuje
12742100	CRA121	230	5-95	15		12700500
12742500	CRA125	230	5-95	15	Transformator z wtyczką brytyjską
12742200	CRA122	24	5-95	15		12700100

Instrukcja obsługi i montażu

Jak zamontować ESBE Sterownik na zaworu ESBE (en)

Przykładowe instalacje

Dokumenty

Nazwa
Instrukcja obsługi CRA120

Dane techniczne

Ochronność obudowy:	Moduł siłownika: IP54; Sterownik: IP54
Klasa ochronna:	II
Zasilanie:	24 ± 10% V AC, 50/60 Hz; 230 ± 10% V AC, 50 Hz
Pobór mocy:	24VAC: 3 VA; 230VAC: 10 VA
Moment obrotowy:	15 Nm
Czas obrotu przy maksymalnej prędkości:	120 s
Masa:	0,9 kg
Temperatura otoczenia, maks.:	+55 °C
Temperatura otoczenia, min.:	-5 °C
Czujnik na rurę zasilającą:	Od +5 do +95 °C

Zgodność z normami

Okablowanie

Zapoznaj się z instrukcją montażu

Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art.	Nazwa	Oznaczenie		Uwaga	Instrukcja obsługi
16053300	VRG801	ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP.	ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP.	Serie 90, CRA120, CRC120. Zamawiać osobno.
16051300	900	ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG.	ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG.	Serie 90, CRA120, CRC120. W zestawie z siłownikiem lub sterownikiem.
16053900	900C	ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50).	ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50).	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051700	900CK	ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK.	ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16053600	900F	ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV.	ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16052600	900L	ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV.	ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16052500	900K	ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31.	ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051400	900A	ESBE 900A — zestaw przyłączeniowy do zaworów TA VTR.	ESBE 900A — zestaw przyłączeniowy do zaworów TA-VTR.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051500	900B	ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25	ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.

Części zamienne

	Nr art.	Nazwa	Oznaczenie		Uwaga	Instrukcja obsługi
	17053300	CRA912	ESBE CRA912 Adapter napięcia, 230 V—24 V	Adapter napięcia CRA912, 230 V—24 V.

Opcje

	Nr art.	Nazwa	Oznaczenie		Uwaga	Instrukcja obsługi
	17053100	CRA911	ESBE CRA911 Czujnik na rurę zasilającą, kabel 5 m	ESBE CRA911 — czujnik na rurę zasilającą, kabel 5 m.
