Stellmotorregler
CRA120
- Einstellbarer Betriebsbereich.
- Für Ventile bis zu DN150.
- Unübertroffene Regulierung.
Modellreihe CRA120 ist ein Regler für konstante Durchflusstemperatur, geeignet für größere Systeme und Ventile, wie z.B. 3F. Das Produkt ist perfekt geeignet für Anwendungen mit konstanter Wassertemperatur. Temperatureinstellungen erfolgen über die einfach anzuwendendenTasten und die Anzeige. Der Regler ist für den Antrieb von Mischventilen im Bereich DN 15-150 konzipiert und hat einen Betriebsbereich von 30-180°. Diese Modellreihe lässt sich über einen Trennschalter und einen Hebel auch ganz einfach manuell bedienen.
Produktpalette
CRA120
| Art. Nr. | Bezeichnung | Spannung [V AC] | Temperaturbereich [°C] | Drehmoment [Nm] | Ersetzt | Hinweis |
| 12742100 | CRA121 | 230 | 5-95 | 15 | 12700500 | |
| 12742500 | CRA125 | 230 | 5-95 | 15 | Netzteil mit UK Stecker | |
| 12742200 | CRA122 | 24 | 5-95 | 15 | 12700100 |
Einbauhilfe
Wie ESBE Stellmotorregler auf ESBE Mischer montieren
Einbaubeispiele
Dokumente
| Name | Herunterladen |
| Montageanweisung CRA120 |
|
Technische Daten
Technische Daten
| Schutzart: | Stellmotor: IP54; Kontroll- und Regeleinheit: IP54 |
| Schutzklasse: | II |
| Spannungsversorgung: | 24 ± 10% V AC, 50/60 Hz; 230 ± 10% V AC, 50 Hz |
| Leistungsaufnahme: | 24VAC: 3 VA; 230VAC: 10 VA |
| Drehmoment: | 15 Nm |
| Laufzeit bei max. Geschwindigkeit: | 120 s |
| Gewicht: | 0,9 kg |
| Umgebungstemperatur, max.: | +55 °C |
| Umgebungstemperatur, min.: | -5 °C |
| Temperaturbereich, Vorlauffühler: | +5 bis +95°C °C |
Konformität
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 No. 1091
SI 2012 No. 3032
Verdrahtung
Zubehör- und ersatzteile
Anbausätze
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
16053300 | VRG801 | ESBE VRG801 Adapterset, ESBE Ventile VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Separat bestellen. | |
|
 |
16051300 | 900 | ESBE 900 Adapterset, ESBE Ventile MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Mit Stellmotor oder Regler erhältlich. | |
|
 |
16053900 | 900C | ESBE 900C Adapterset, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
 |
16051700 | 900CK | ESBE 900CK Adapterset, Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
 |
16053600 | 900F | ESBE 900F Adapterset, Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
 |
16052600 | 900L | ESBE 900L Adapterset, Schneider Electric TRV / TAC-TRV Ventile. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
 |
16052500 | 900K | ESBE 900K Adapterset, Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
|
16051400 | 900A | ESBE 900A Adapterset, TA VTR Ventile. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
 |
16051500 | 900B | ESBE 900B Adapterset, Viesmann Ventile DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
17053100 | CRA911 | ESBE CRA911 Vorlauffühler, 5m Kabel | |
|
|
 |
17053300 | CRA912 | ESBE CRA912 Spannungsadapter, 230V - 24V | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | CRA120 |
|
| Montageanweisung | CRA120 |
|
| Zertifikate | Konformitätserklärung, CRA120 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, CRA120 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, CRA120 (en) |
|
| Zertifikate | EAC Zertifikat, CRA120 |
|
| Zertifikat | UKRSEPRO Zertifikat (UA), CRA120 |
|
| Bild | CRA120, hochauflösend |
|

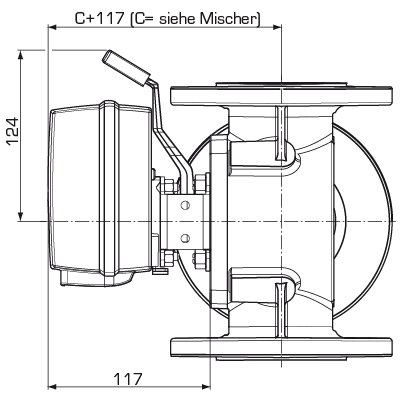

| 2D-Bild | CRA120 |
|
| 3D-Zeichnung (stp-Datei) | CRA120 Regler |
|
| 3D-Zeichnung (stp-Datei) | 90 Stellmotor |
|
