Regulátor

CRA120

  • Nastavitelný pracovní rozsah.
  • Pro ventily do DN150.
  • Vynikající regulace.

Regulátor řady CRA120 je regulátor konstantní teploty průtoku vhodný pro větší systémy a ventily, jako je 3F. Výrobek je skvělý pro aplikace, které vyžadují konstantní teplotu vody. Teplota se nastavuje pomocí snadno ovladatelného rozhraní s tlačítky a displejem. Regulátor je určený pro ovládání rotačních ventilů DN15-150 a má pracovní rozsah 30–180°. Řadu lze snadno ručně ovládat pomocí odpojovacího tlačítka a páčky.

Sortiment

CRA120

CRA120 front_A-01.png
CRA120 side_CZ_A-01.png

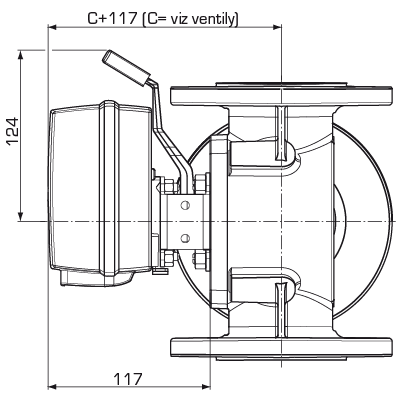

Instalační rozměry pro pohon řady CRx120 se směšovacími ventily ESBE řad MG, G, F, T/TM, H/HG a BIV
CUA911 front_B-01.png
Instalační rozměry pro ovládací skříňku
CUA911 side_A-01.png
Č. výr. Označení Napětí [V AC] Rozsah teplot [°C] Točivý moment [Nm] Nahrazuje Poznámka
12742100 CRA121 230 5–95 15 12700500
12742500 CRA125 230 5–95 15 Transformátor s vidlicí pro Velkou Británii
12742200 CRA122 24 5–95 15 12700100
Podpora instalace

Jak namontovat regulátor ESBE na ventil ESBE

Příklady instalace

Příklady instalace
1
2

Dokumenty

Název Stahování
Návod k instalaci CRA120 Stahování
Technické údaje

Technické údaje

Třída krytí: Jednotka servopohonu: IP54;
Ovládací skříňka: IP54
Třída ochrany: II
Napájení: 24 ± 10 % V AC, 50/60 Hz;
230 ± 10 % V AC, 50 Hz
Příkon: 24 V AC: 3 VA;
230 V AC: 10 VA
Točivý moment: 15 Nm
Čas běhu při maximální rychlosti: 120 s
Hmotnost: 0,9 kg
Okolní teplota, max.: +55 °C
Okolní teplota, min.: -5 °C
Rozsah teplot – snímač průtoku v potrubí: +5 až +95 °C

Shoda

Shoda
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016, 1101. sz.
SI 2016, 1091. sz.
SI 2012, 3032. sz.

Elektroinstalace

Viz Návod k instalaci
Příslušenství a náhradní díly

Montážní sady

Č. výr. Reference Označení Poznámka Technický list Návod
16053300 16053300 VRG801 ESBE VRG801 Montážní sada pro ventily řady ESBE VRG, VRH, VRB, VRS, VRP. Řada 90, CRA120, CRC120. Objednávejte samostatně. download download
16051300 16051300 900 ESBE 900 Montážní sada pro ventily řady ESBE MG, G, F, BIV, T, TM, H, HG. Řada 90, CRA120, CRC120. Dodává se se servopohonem nebo regulátorem. download download
16053900 16053900 900C ESBE 900C Montážní sada pro Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16051700 16051700 900CK ESBE 900CK Montážní sada Honeywell Centra Kompakt DRK/ZRK. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16053600 16053600 900F ESBE 900F Montážní sada pro Meibes / Oventrop / Watts / BRV. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16052600 16052600 900L ESBE 900L Montážní sada pro ventily Schneider Electric TRV / TAC-TRV. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16052500 16052500 900K ESBE 900K Montážní sada pro Siemens VBG31, VBI31, VBF21, VCI31. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16051400 16051400 900A ESBE 900A Montážní sada pro ventily TA VTR. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download
16051500 16051500 900B ESBE 900B Montážní sada pro ventily Viesmann DN20-25 Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download download

Náhradní díly

Č. výr. Reference Označení Poznámka Technický list Návod
17053100 17053100 CRA911 ESBE CRA911 Čidlo topné vody, kabel 5 m download download
17053300 17053300 CRA912 ESBE CRA912 Napěťový adaptér, 230 V – 24 V download download
Oblast stahování

Oblast stahování

Typ Náhled Stahování
Technický list CRA120 download
Návod k instalaci CRA120 download
Certifikát Prohlášení o shodě, CRA120 (en) download
Certifikát Prohlášení o shodě UKCA, CRA120 (en) download
Certifikát Prohlášení o stavebních výrobcích BPD3, CRA120 (en) download
Certifikát Certifikát EAC, CRA120 download
Certifikát Certifikát shody UA, CRA120 download
Obrázek CRA120, vysoké rozlišení download
2D obrázek CRA120 download
3D výkres (soubor stp) Regulátor CRA120 download
3D výkres (soubor stp) Servopohon 90 download
