Stellmotor
90 Stetig
- 15 Nm
- Einstellbarer Arbeitswinkel (90 - 355°C)
- Einstellbare Laufzeit (60-390 Sek.)
- Spannungs- oder Stromsteuersignal
- Manuelle Betrieb möglich
- Einfache Betriebseinstellung über DIPs
Der proportionale Stellmotor der Serie 90 mit 15 Nm dient zum Mischen, Verteilen und für die Durchflussregelung. Der Stellmotor wurde für Mischer der Serie F (DN15 – DN150) ausgelegt. Diese Serie lässt sich über einen Knopf und einen Hebel ganz einfach manuell bedienen.
Der Stellmotor 90P kann über Spannungs- oder Stromregelsignale reguliert werden und sorgt für einen präzisen Betrieb des Mischers. Die flexible Plattform ermöglicht den Betrieb des Stellmotor 90P mit unterschiedlichen Laufzeiteinstellungen (60-390 Sek.) und Arbeitswinkeln (90-355°). Der Stellmotor 90P bietet eine perfekte Kombination aus Flexibilität und Festigkeit, die ihn zur ersten Wahl für jede Anwendung macht.
Produktpalette
90, Stetig 24 V
| Art. Nr. | Bezeichnung | Spannung [V AC] | Laufzeit 90° [s] | Steuersignal | Drehmoment [Nm] | Hinweis |
| 12550500 | 93P | 24 | 60 - 390 | 0..10 V, 2..10 V, 0..20 mA, 4..20 mA | 15 | Betriebsbereich 90°/180°/355° |

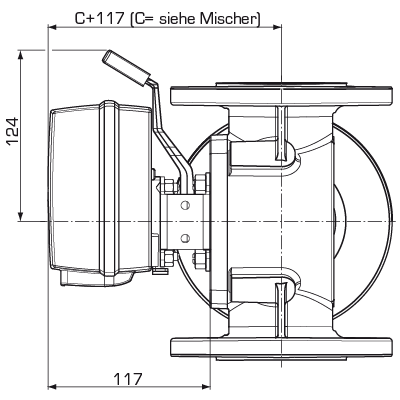

Einbauhilfe
Dokumente
| Name | Herunterladen |
| Montageanweisung 90, Stetig |
|
Technische Daten
Technische Daten
| Spannungsversorgung: | 24±10% V AC/DC, 50/60Hz |
| Leistungsaufnahme: | 5 VA |
| Schutzart: | IP54 |
| Schutzklasse: | II |
| Drehmoment: | siehe Größentabelle |
| Gewicht: | 0,8 kg |
| Umgebungstemperatur, max.: | +55 °C |
| Umgebungstemperatur, min.: | -15 °C |
Konformität
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 No. 1091
SI 2012 No. 3032
Verdrahtung
Zubehör- und ersatzteile
Anbausätze
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
16053300 | VRG801 | ESBE VRG801 Adapterset, ESBE Ventile VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Separat bestellen. | |
 |
16051300 | 900 | ESBE 900 Adapterset, ESBE Ventile MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Mit Stellmotor oder Regler erhältlich. | |
 |
16053900 | 900C | ESBE 900C Adapterset, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
 |
16051700 | 900CK | ESBE 900CK Adapterset, Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
 |
16053600 | 900F | ESBE 900F Adapterset, Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
 |
16052600 | 900L | ESBE 900L Adapterset, Schneider Electric TRV / TAC-TRV Ventile. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
 |
16052500 | 900K | ESBE 900K Adapterset, Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
|
16051400 | 900A | ESBE 900A Adapterset, TA VTR Ventile. | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
 |
16051500 | 900B | ESBE 900B Adapterset, Viesmann Ventile DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Separat bestellen. *Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich. | |
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
98180570 | 900 | ESBE MTS900 Wellenkupplung, Serie 90 | |
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
98100690 | ESBE Separater Hilfsschalter Serie 90. | |
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | 90, Stetig |
|
| Montageanweisung | 90, Stetig |
|
| Zertifikate | Konformitätserklärung, 90 Proportional (en) |
|
| Zertifikate | Konformitätserklärung UKCA, 90 Proportional (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, 90 Proportional (en) |
|
| Zertifikate | EAC Zertifikat (RU), 90 Proportional 12-24V |
|
| Bild | 90, hochauflösend |
|
| 2D-Bild | 90 |
|
| 3D-Zeichnung (stp-Datei) | 90 |
|
