Servomoteur

90 Proportionnel

15 Nm
Angle de travail réglable (90 - 355°)
Temps de course réglable (60-390s)
Signal de commande tension ou courant
Fonctionnement manuel possible
Paramétrage simple via des commutateurs DIP

Le servomoteur proportionnel Série 90, 15Nm, est destiné aux applications de mélange, de dérivation et de régulation du débit. Le servomoteur est conçu pour fonctionner avec des vannes Série F (DN15 – DN150). La série peut être actionnée manuellement avec un levier et un bouton de déconnexion.

Le 90P fonctionne avec un signal de commande tension ou courant et assure un fonctionnement précis de la vanne. Une plateforme flexible permet au 90P de fonctionner avec différents temps de course (60-390s) et angles de travail (90-355°). Le 90P allie à merveille flexibilité et robustesse, ce qui en fait un produit de premier choix, quelle que soit l’application.

Gamme de produits

90, Proportionnel 24 V

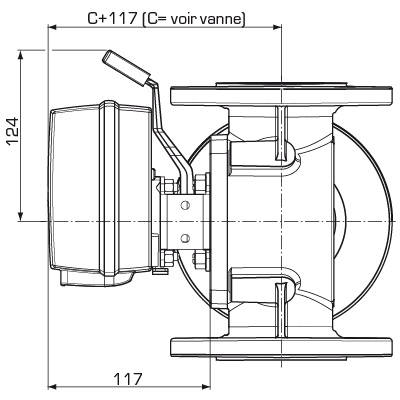

90 side_FR_A-01.png — Dimensions d'installation pour les servomoteurs de la série 90 avec vannes de mélange ESBE des séries MG, G, F, T/TM, H/HG et BIV

Réf.	Référence	Tension [V CA]	Temps de course 90° [s]	Signal de commande	Couple [Nm]	Note
12550500	93P	24	60 - 390	0..10 V, 2..10 V, 0..20 mA, 4..20 mA	15	Angle de travail 90°/180°/355°

Assistance au montage

Documents

Nom	Télécharger
Instructions pour l'installation 90, proportionnel

Caractéristiques techniques

Alimentation électrique :	24±10% V CA/CC, 50/60Hz
Consommation électrique :	5 VA
Indice de protection  :	IP54
Classe de protection :	II
Couple :	Voir le tableau des dimensions
Poids :	0,8 kg
Température ambiante, maxi :	+55 °C
Température ambiante, mini :	-15 °C

Conformité

SI 2016 N° 1101
SI 2016 N° 1091
SI 2012 N° 3032

Branchements

Voir le instructions pour l’installation

Accessoires et pièces détachées

Kits d'adaptation

Réf.	Référence	Désignation	Note	Notice d'utilisation
16053300	VRG801	ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB.	Séries 90, CRA120, 90K. A commander séparément.
16051300	900	ESBE 900 Kit adaptateur Vannes ESBE séries MG, G, F, BIV, T, TM, H, HG.	Séries 90, CRA120, CRC120. Livré avec le servomoteur ou le contrôleur.
16053900	900C	ESBE 900C Kit adaptateur, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50).	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16051700	900CK	ESBE 900CK Kit adaptateur Vannes Honeywell Centra Kompakt DRK/ZRK.	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16053600	900F	ESBE 900F Kit adaptateur Meibes / Oventrop / Watts / BRV.	Séries 90C, 90, CRA120, 90K. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16052600	900L	ESBE 900L Kit adaptateur Vannes Schneider Electric TRV / TAC-TRV.	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16052500	900K	ESBE 900K Kit adaptateur Vannes Siemens VBG31, VBI31, VBF21, VCI31.	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16051400	900A	ESBE 900A Kit adaptateur Vannes TA VTR.	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.
16051500	900B	ESBE 900B Kit adaptateur Vannes Viesmann DN 20-25	Séries 90, CRA120, CRC120, 90C. A commander séparément. Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage.

Pièces détachées

	Réf.	Référence	Désignation	Note	Notice d'utilisation
	98180570	900	ESBE MTS900 Accouplement série 90

Options

	Réf.	Référence	Désignation	Note	Notice d'utilisation
	98100690		ESBE Contact auxiliaire séparé pour la série 90.

Télécharger nos documents

Taper	Aperçu	Télécharger
Fiche technique	90, proportionnel
Instructions pour l'installation	90, proportionnel
Certificat	Déclaration de conformité, 90 Proportionnel (en)
Certificat	Déclaration de conformité UKCA, 90 Proportionnel (en)
Certificat	Déclaration relative aux matériaux de construction BPD3, 90 Proportionnel (en)
Certificat	EAC Certificat (RU), 90 Proportionnel 12-24V
Certificat	Certificat de conformité UA, 90 Proportionnel
Guide	Guide de selection, Vannes rotatives + Servomoteurs
Image	90, haute résolution
Image 2D	90
Plan 3D (fichier .stp)	90
