Servomoteur

90 2 points

  • Plage de fonctionnement ajustable.
  • Avec relais intégré.

La série 90 avec signal 2 points (on / off) est adaptée aux applications de dérivation associées aux vannes de dérivation ou de répartition DN15–150. Dans ces applications, seules les positions de fin de course de la plage de fonctionnement du servomoteur seront utilisées. Le servomoteur intègre un relais ; son utilisation s'impose lorsqu’on associe le servomoteur à un thermostat simple contact.

La série 90 en 3 points peut être actionnée manuellement avec un levier et un bouton de déconnexion.

Gamme de produits

90, 2 points 230 V

Prod_m90_ver A_issue_A_lr.png
90 side_FR_A-01.png

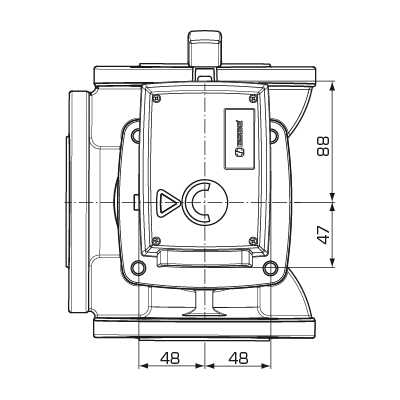

Dimensions d'installation pour les servomoteurs de la série 90 avec vannes de mélange ESBE des séries MG, G, F, T/TM, H/HG et BIV
90 front_A-01.png
Réf. Référence Tension [V CA] Temps de course 90° [s] Signal de commande Couple [Nm] Note
12052500 97 230 15 2 points SPST 5 Avec relais intégré. Remplace la Réf. 87
12052600 98 230 60 2 points SPST 15 Avec relais intégré. Remplace la Réf. 88, 88S
Assistance au montage
Caractéristiques techniques

Caractéristiques techniques

Alimentation électrique : 230±10% V CA, 50 Hz
Consommation électrique : 5 VA
Indice de protection  : IP54
Classe de protection : II
Couple : Voir le tableau des dimensions
Capacité contact auxiliaire : 6(3) A 250 V CA
Poids : 0,8 kg
Température ambiante, maxi : +55 °C
Température ambiante, mini : -15 °C

Conformité

Conformité
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU

Branchement

Voir les instructions pour l’installation
Accessoires et pièces détachées

Kits d'adaptation

Réf. Référence Désignation Note Notice d'utilisation
16053300 16053300 VRG801 ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB. Séries 90, CRA120, 90K. A commander séparément. download
16051300 16051300 900 ESBE 900 Kit adaptateur Vannes ESBE séries MG, G, F, BIV, T, TM, H, HG. Séries 90, CRA120, CRC120. Livré avec le servomoteur ou le contrôleur. download
16053900 16053900 900C ESBE 900C Kit adaptateur, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16051700 16051700 900CK ESBE 900CK Kit adaptateur Vannes Honeywell Centra Kompakt DRK/ZRK. Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16053600 16053600 900F ESBE 900F Kit adaptateur Meibes / Oventrop / Watts / BRV. Séries 90C*, 90, CRA120, 90K. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16052600 16052600 900L ESBE 900L Kit adaptateur Vannes Schneider Electric TRV / TAC-TRV. Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16052500 16052500 900K ESBE 900K Kit adaptateur Vannes Siemens VBG31, VBI31, VBF21, VCI31. Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16051400 16051400 900A ESBE 900A Kit adaptateur Vannes TA VTR. Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download
16051500 16051500 900B ESBE 900B Kit adaptateur Vannes Viesmann DN 20-25 Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. download

Pièces détachées

Réf. Référence Désignation Note Notice d'utilisation
98180570 98180570 900 ESBE MTS900 Accouplement série 90 download

Options

Réf. Référence Désignation Note Notice d'utilisation
98100690 98100690 ESBE Contact auxiliaire séparé pour la série 90. download
Télécharger nos documents

Télécharger nos documents

Taper Aperçu Télécharger
Fiche technique 90, 2 points download
Instructions pour l'installation 90, 2 points download
Certificat Déclaration de conformité, 90 2 points (en) download
Certificat Déclaration de conformité UK CA, 90 2 points (en) download
Certificat Déclaration relative aux matériaux de construction BPD3 (en) download
Certificat EAC Certificat (RU), 230V download
Certificat UKRSEPRO Certificat (UA) download
Image 90, haute résolution download
Image 2D 90 download
Plan 3D (fichier .stp) 90 download
