Vanne de commutation / de dérivation

VRG230

  • Une régulation exceptionnelle pour les meilleures performances de dérivation et de répartition.
  • Format compact, polyvalence, installation facile.
  • Résistance et durabilité.
  • Parfaite adéquation entre la vanne et les servomoteurs ESBE.
Les vannes de la série VRG230 sont des vannes à 3 voies adaptées aux applications de commutation mi-port / de dérivation. Les vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15-50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.
Gamme de produits

VRG231, Filetage intérieur

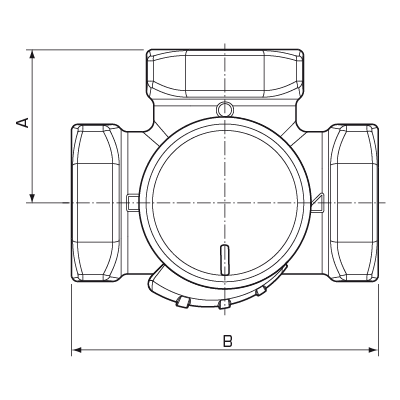

VRG230 front_A-01.png

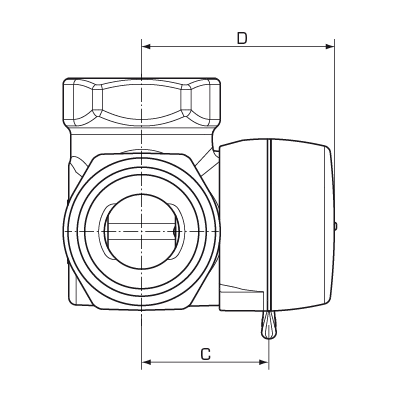

VRG230 side_A-01.png
Réf. Référence DN Kvs Raccord A [mm] B [mm] C [mm] D [mm] Poids [kg] Note Remplace
11620100 VRG231 20 6,3 Rp ¾" 36 72 32 50 0,43
11620200 VRG231 25 10 Rp 1" 41 82 34 52 0,70
11620300 VRG231 32 16 Rp 1¼" 47 94 37 55 0,95
11621400 VRG231 40 30 Rp 1½" 53 106 44 62 1,72 11620400
11621600 VRG231 50 40 Rp 2" 60 120 46 64 2,39 11620500

VRG232, Filetage extérieur

VRG230 front_A-01.png
VRG230 side_A-01.png
Réf. Référence DN Kvs Raccord A [mm] B [mm] C [mm] D [mm] Poids [kg] Note Remplace
11620600 VRG232 20 6,3 G 1" 36 72 32 50 0,43
11620700 VRG232 25 10 G 1¼" 41 82 34 52 0,70
11620800 VRG232 32 16 G 1½" 47 94 37 55 0,95
11621500 VRG232 40 30 G 2" 53 106 44 62 1,73 11620900
11621700 VRG232 50 40 G 2¼" 60 120 46 64 2,39 Remplace la Réf. 1162 10 00. 11621000
Assistance au montage

Installer la vanne 3 voies ESBE - VRG230

How to install ARA600 actuator on VRG valve (en)

Exemples de montage

Caractéristiques, vannes VRGxx0 (en)

Comment régler la vanne 3 voies ESBE en position 50 % ouverte (VRG)

Kit intérieur de réparation des vannes rotatives VRG et VRB - ESBE

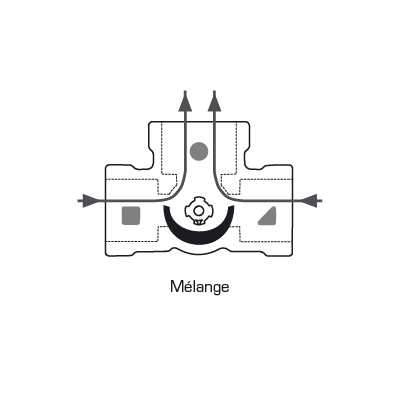

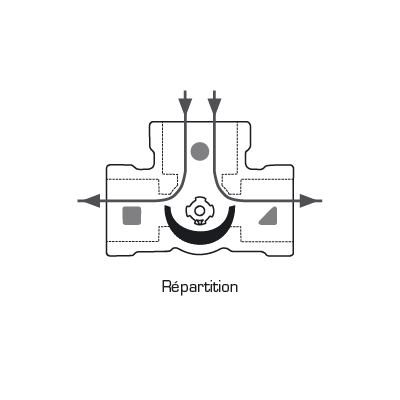

Utilisation

Utilisation
Le côté plat de l'axe est tourné vers la position de la douille

Exemples de montage

Exemples de montage

Documents

Caractéristiques techniques

Caractéristiques techniques

Classe de pression : PN10
Couple (à une pression nominale): DN15-32 : < 3 Nm;
DN40-50 : < 5 Nm
Taux de fuite en % du débit : <0,5
Pression de service : 1 MPa
Maxi. Pression différentielle, Mélange : 100 kPa
Maxi. Pression différentielle, Répartition : 200 kPa
Pression de fermeture : 200 kPa
Plage de réglage Kv/Kv mini, A-AB : 100
Fluides, Eau de chauffage : en conformité avec VDI2035
Fluides, Mélanges eau / glycol : max. 50 %
Fluides, Mélanges eau / éthanol : max. 28 %
Température du fluide, maxi en continu : +110 °C
Température du fluide, maxi temporairement : +130 °C
Température du fluide, mini : -10 °C
Connexions, Filetage intérieur (Rp) : EN 10226-1
Connexions, Filetage extérieur (G) : ISO 228/1
Matériau, Corps de vanne : Laiton résistant à la dézincification, DZR
Matériau, Secteur : Laiton résistant à l'abrasion
Matériau, Arbre et bague : Composite PPS
Matériau, Joints toriques : EPDM

Conformité

PED 2014/68/EU, article 4.3 /
SI 2016 n° 1105 (UK)

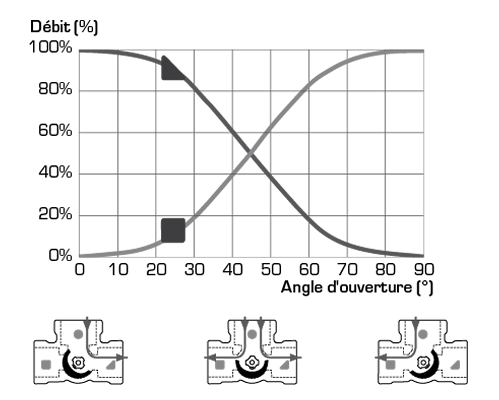

Caractéristiques de la vanne

Caractéristiques de la vanne

Dimensionnement

Voir la fiche technique
Accessoires et pièces détachées

Pièces détachées

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
17006900 17006900 VRG802 ESBE VRG802 Kit intérieur DN15/20 download download
17006910 17006910 VRG802 ESBE VRG802 Kit intérieur DN25 download download
17006920 17006920 VRG802 ESBE VRG802 Kit intérieur DN32/40 download download
17006930 17006930 VRG802 ESBE VRG802 Kit intérieur DN40/50 download download
17006950 17006950 VRG802 ESBE VRG802 Kit intérieur DN50 download download
17006940 17006940 VRG803 ESBE VRG803 Bouton VRG/VRB download download

Options

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
16103800 16103800 VRI111 ESBE VRI111 Aislamiento térmico DN 15/20 para aislamiento de válvulas ESBE serie VRG100, VRG200, VRG300 y VRB100. DN 15/20 download download
16103900 16103900 VRI111 ESBE VRI111 Coquille d'isolation DN25 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN25 download download
16104000 16104000 VRI111 ESBE VRI111 Coquille d'isolation DN32 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN32 download download
16104100 16104100 VRI111 ESBE VRI111 Coquille d'isolation DN40 pour l'isolation des vannes ESBE des séries VRG100, VRG200, VRG300 et VRB100. DN40 download download

Kit de raccordement KTD100

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36551700 36551700 KTD112 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36551800 36551800 KTD112 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36551900 36551900 KTD112 Kit de raccordement avec filetage extérieur G 1¼" pour vannes taraudées mâles G 1½". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36552000 36552000 KTD112 Kit de raccordement avec filetage extérieur R 1½" pour vannes taraudées mâles G 2". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download
36552100 36552100 KTD112 Kit de raccordement avec filetage extérieur R 2" pour vannes taraudées mâles G 2¼". Convient aux séries VRG132, VRG142, VRG232, VRG332 et VRB142. download download

Kits d'adaptation

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
16053700 16053700 VRG804 ESBE VRG804 Kit adaptateur Vannes ESBE séries VRx sans levier pour contrôleur 90C. Série 90C. Livré avec le contrôleur. download download
16053300 16053300 VRG801 ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB. Séries 90, CRA120, 90K. A commander séparément. download download
16000500 16000500 ARA803 ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. download download
Télécharger nos documents

Télécharger nos documents

Taper Aperçu Télécharger
Fiche technique VRG230 download
Instructions pour l'installation VRG230 download
Certificats Déclaration de conformité, VRG230 (en) download
Certificat Déclaration de conformité UKCA, VRG230 (en) download
Certificat Déclaration relative aux matériaux de construction BPD3, VRG230 (en) download
Certificat EAC Certificat (RU), VRG230 download
Certificat Certificat de conformité UA, VRG230 download
Approbations PZH-Certificat (PL), VRG230 download
Guide Guide de selection, Vannes rotatives + Servomoteurs download
Guide Selection guide, Rotary valves + Controllers (en) download
Guide Selection guide, Heat pump and valve usage (en) download
Image VRG231, haute résolution download
Image VRG232, haute résolution download
Image 2D VRG230 download
Plan 3D (fichier .stp) VRG231, DN20 download
Plan 3D (fichier .stp) VRG232, DN20 download
Plan 3D (fichier .stp) VRG231, DN25 download
Plan 3D (fichier .stp) VRG232, DN25 download
Plan 3D (fichier .stp) VRG231, DN32 download
Plan 3D (fichier .stp) VRG232, DN32 download
Plan 3D (fichier .stp) VRG231, DN40 download
Plan 3D (fichier .stp) VRG232, DN40 download
Plan 3D (fichier .stp) VRG231, DN50 download
Plan 3D (fichier .stp) VRG232, DN50 download
Applications

Applications

Pompe à chaleur à débit supérieur.
