Contrôleur
CRD200
- Régulateur de température combiné (températures ambiante et extérieure)
- Sonde d'ambiance sans fil
- Adaptation de la courbe de chauffage en temps réel
- Logiciel Intelligent ESBE Smart Software & Système Auto-Adaptatif
- Faible niveau de bruit
- Régulation fiable et précise
- Mode température constante disponible
- Mode température ambiante disponible
- Mode régulation en fonction de la température extérieure disponible
- Peut évoluer en commande de pompe (ON/OFF)
- avec commande de pompe PWM
Le CRD200 est un régulateur de température combiné, avec moteur intégré, conçu pour les vannes rotatives ESBE de la série VRG.
Les régulateurs de la série CRC200 embarquent le logiciel intelligent d’ESBE (ESBE Smart Software) ainsi qu’un Système Auto-Adaptatif, qui augmentent non seulement les performances du dispositif, mais permettent également au régulateur de fonctionner avec tous les modes de régulation ; peut être défini sur température constante, température ambiante et régulation du chauffage en fonction de la météo via logiciel.
La courbe de chauffage dynamique du régulateur s’adapte en temps réel, ce qui signifie qu’il n’est pas nécessaire de paramétrer la courbe et que le réglage du régulateur se limite au strict minimum.
Le régulateur de la série CRD200 est livré avec une sonde d’ambiance sans fil.
Le contrôleur CRD200 est disponible en version avec commande de pompe PWM.
Gamme de produits
CRD200
| Réf. | Référence | Tension [V CA] | Couple [Nm] | Thermostat d'ambiance | Poids [kg] | Remplace | Note |
| 12684200 | CRD221 | 230 | 6 | Sans fil | 0,9 | 12682200 | |
| 12684700 | CRD227 | 230 | 6 | Sans fil | 0,9 | avec commande de pompe PWM |
Assistance au montage
Installation du régulateur ESBE – CRD200
Changer le sens d’ouverture – Régulateurs ESBE (CRx200)
Changer la température de consigne – Régulateurs ESBE (CRx200)
Changer la température maximale/minimale départ chaudière – Régulateurs ESBE (CRx200)
Activation externe de T2 – Régulateurs ESBE (CRx200)
Paramétrer le régulateur ESBE – CRD200
Passer le CRD sans fil en filaire - CRD
Mettre à niveau votre régulateur ESBE – CRA200 vers CRD200
Mettre à niveau votre régulateur ESBE – CRB200 vers CRD200
Mettre à niveau votre régulateur ESBE – CRC200 vers CRD200
Exemples de montage

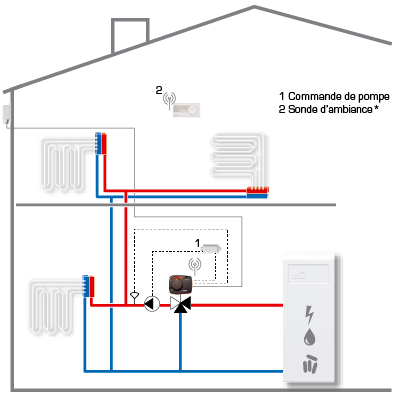

Cette application montre comment réguler la température ambiante en fonction de la température extérieure et ambiante. Cette configuration de régulation est utilisée dans les bâtiments dans lesquels une sonde d’ambiance peut être utilisée comme référence pour la température ambiante (par ex., les bâtiments avec un espace ouvert et où un contrôle de température le plus précis possible est requis). Le CRD200 régule la température ambiante en fonction de la température extérieure et ambiante. La loi d'eau est constamment ajustée par le logiciel intelligent ESBE Smart Software pour un confort intérieur optimal. Tous les émetteurs de chaleur reçoivent la même température de départ chaudière calculée par le CRD200. La pompe du circuit de chauffage sera contrôlée par la fonction de la commande de pompe PWM.
Cette application montre comment réguler la température ambiante en fonction de la température extérieure et ambiante.

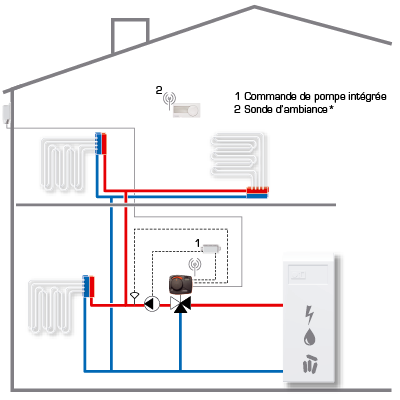

Cette configuration de régulation est utilisée dans les bâtiments dans lesquels une sonde d’ambiance peut être utilisée comme référence pour la température ambiante (par ex., les bâtiments avec un espace ouvert et où un contrôle de température le plus précis possible est requis). Le CRD200 régule la température ambiante en fonction de la température extérieure et ambiante. La courbe de chauffage est constamment ajustée par le logiciel intelligent ESBE Smart Software pour un confort intérieur optimal.
Tous les émetteurs de chaleur reçoivent la même température de départ chaudière calculée par le CRD200. La pompe du circuit de chauffage sera arrêtée via la commande de pompe CRA913 une fois la vanne en position fermée - aucun apport de chaleur exigé.
* Connexion avec câble ou sans fil, selon les besoins.
Documents

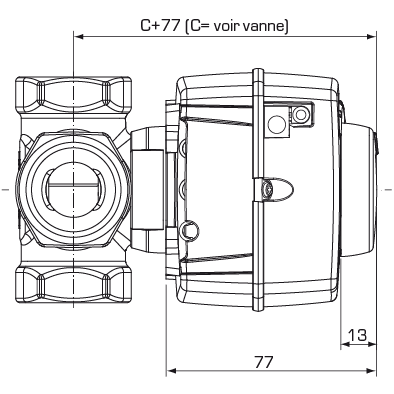

Caractéristiques techniques
Caractéristiques techniques
| Sondes : | Sonde de température type NTC |
| Indice de protection : | Servomoteur : IP41; Sonde d’ambiance : IP20 |
| Classe de protection : | II |
| Alimentation électrique : | Servomoteur : 230 ± 10% V CA, 50 Hz; Sonde d’ambiance (sans fil) : 2x 1,5V LR6/AA |
| Consommation électrique : | 10 VA |
| Durée de vie de la pile, connexion sans fil au thermostat d'ambiance : | 1 an |
| Couple : | 6 Nm |
| Classe des contrôles de température ErP : | VII |
| Contribution de l’efficacité énergétique : | 3,5 % |
| Radiofréquence : | Sonde d’ambiance sans fil - 868 MHz; Région ITU 1 homologuée selon la norme EN 300220-2 |
| Temps de course le plus rapide : | 30 s |
| Signal de commande de pompe PWM | État de résistance de sortie activée : 530 Ω |
| État de résistance de sortie désactivée : 10 kΩ | |
| Résistance de charge recommandée : ≥ 1,5 kΩ | |
| Plage de tension désactivée : 0,0 – 1,0 V CC | |
| Plage de tension activée déchargée : 8,5 – 12,7 V CC | |
| Plage de tension activée @ charge 1,5 kΩ : 5,6 – 12,7 V CC | |
| Pièces fournies : | • Régulateur avec moteur intégré |
| • Sonde de température départ chaudière | |
| • Adaptateur UE 230 V | |
| • Sonde d'ambiance sans fil | |
| • Sonde extérieure | |
| • Câble de communication entre la sonde extérieure et le moteur | |
| Plage de températures, Sonde de température départ chaudière : | de +5 à +95 °C |
| Plage de températures, Sonde extérieure : | de -50 à +70 °C |
| Plage de températures, Sonde d’ambiance (sonde intérieure) : | de +5 à +30 °C |
| Température ambiante, maxi : | +55 °C |
| Température ambiante, mini : | -5 °C |
Conformité
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
Branchement
Accessoires et pièces détachées
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptateurVannes Meibes. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptateur Vannes Watts. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptateur Vannes Honeywell Centra Corona, séries V5433A, V5433G, V5442A, V5442G. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptateur Vannes Lovato. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptateur Vannes PAW. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptateur Vannes WITA Minimix, Maximix, H10, H9GG, H9MS | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16200700 | ARA801 | ESBE ARA801, kit contact auxiliaire ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Module de commande de pompe, On/Off | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Module de communication radio, sans fil | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
17053100 | CRA911 | ESBE CRA911 Sonde de départ, 5m câble | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 Capteur de conduit d’alimentation et de retour | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Unité d'ambiance, câble | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unité d'ambiance, sans fil | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Câble de communication, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sonde extérieure | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Bouchon UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Bouchon EU 230V-12V | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | CRD200 |
|
| Instructions pour l'installation | CRD200 - Assemblage |
|
| Instructions pour l'installation | CRD200 - Paramètres |
|
| Instructions pour l'installation | CRx2x7 Commande de pompe (de, en, fr, hu, it, pl, ru, sv |
|
| Instructions pour l'installation | CRx2x7 Commande de pompe (cs, da, en, es, fi, gr, hr, ro) |
|
| Certificat | Déclaration de conformité, CRD200 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, CRD200 (en) |
|
| Certificat | EAC Certificat, CRD200 |
|
| Certificat | Certificat de conformité UA, CRD200 |
|
| Guide | Selection guide, Rotary valves + Controllers |
|
| Image | CRD221, haute résolution |
|
| Image | CRD227, haute résolution |
|
| Image | CRB912/CRB913 Sonde d’ambiance, haute résolution |
|
| Image 2D | CRD220 |
|
| Image 2D | CRB912/CRB913 Sonde d’ambiance |
|
| Plan 3D (fichier .stp) | CRD220 |
|
| Plan 3D (fichier .stp) | CRB912/CRB913 Sonde d’ambiance |
|
