Controlador
CRD200
- Controlador de temperatura exterior y ambiente combinado
- Unidad interior inalámbrica
- Curva de calefacción actualizada en tiempo real
- El software inteligente y el sistema autoadaptativo de ESBE
- Bajo nivel de ruido
- Control exacto y preciso
- Modo de funcionamiento a temperatura constante disponible
- Modo de funcionamiento a temperatura ambiente disponible
- Modo de funcionamiento con compensación de temperatura exterior disponible
- Posible actualización al control de la bomba (ON/OFF)
- con control de bomba PWM
La serie CRD200 es un controlador de temperatura combinado con actuador integrado específico para las válvulas rotatorias ESBE de la serie VRG.
La serie CRD200 está equipada con el software inteligente y el sistema autoadaptativo de ESBE, que no solo aumentan el rendimiento del dispositivo, sino que permiten que el dispositivo funcione con todos los modos de control; se puede establecer como constante, temperatura interior y con compensación de tiempo atmosférico a través del software.
El controlador tiene una curva de calefacción dinámica actualizada en tiempo real, lo que significa que no se requieren ajustes de curva y que el ajuste del controlador se reduce al mínimo.
La serie CRD200 viene con unidad interior inalámbrica.
El controlador CRD200 está disponible en versión con control de bomba PWM.
Gama de productos
CRD200
| N.º ref. | Referencia | Tensión [V CA] | Par de torsión [Nm] | Unidad de pantalla interior | Peso [kg] | Modelo sustituido | Nota |
| 12684200 | CRD221 | 230 | 6 | Inalámbrico | 0,9 | 12682200 | |
| 12684700 | CRD227 | 230 | 6 | Inalámbrico | 0,9 | con control de bomba PWM |
Soporte para la instalación
Instalación de un controlador ESBE – CRD200
Cambio de la dirección de apertura – Controladores ESBE (CRx200)
Cambio de la temperatura objetivo – Controladores ESBE (CRx200)
Cambio de la temperatura máxima/mínima del caudal – Controladores ESBE (CRx200)
Actualización de su controlador ESBE – de CRD inalámbrico a CRD con cable
Actualización de su controlador ESBE – de CRA200 a CRD200
Actualización de su controlador ESBE – de CRB200 a CRD200
Actualización de su controlador ESBE – de CRC200 a CRD200
Ejemplo de instalación

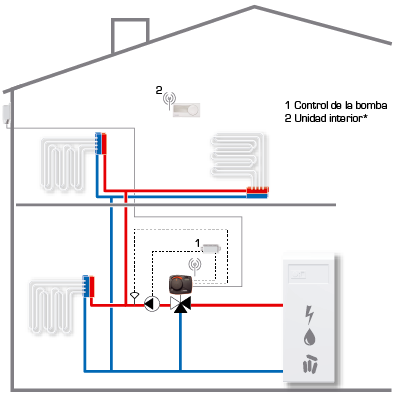

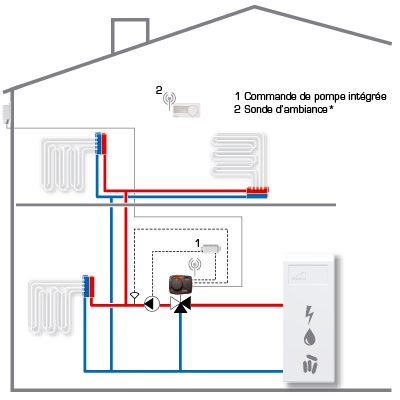

Esta aplicación muestra cómo controlar la temperatura interior en función de la temperatura exterior e interior. Esta configuración de control se utiliza para edificios en los que se puede utilizar una unidad interior para la referencia de la temperatura interior, por ejemplo, edificios con espacios abiertos y en los que se necesita un control de temperatura más preciso. CRD200 controla la temperatura interior en función de la temperatura exterior e interior. La curva de calefacción se ajusta constantemente mediante el software inteligente de ESBE para obtener el mejor confort interior. Todos los emisores de calor se suministran con la misma temperatura de flujo calculada por CRD200. La bomba del circuito de calefacción se controlará mediante la función de control de la bomba PWM.
Esta aplicación muestra cómo controlar la temperatura interior en función de la temperatura exterior e interior.
Esta configuración de control se utiliza para edificios en los que se puede utilizar una unidad interior para la referencia de la temperatura interior, por ejemplo, edificios con espacios abiertos y en los que se necesita un control de temperatura más preciso. CRD200 controla la temperatura interior en función de la temperatura exterior e interior. La curva de calefacción se ajusta constantemente mediante el software inteligente de ESBE para obtener el mejor confort interior.
Todos los emisores de calor se suministran con la misma temperatura de flujo calculada por CRD200. La bomba del circuito de calefacción se apagará a través del control de la bomba CRA913 cuando la válvula esté cerrada, sin necesidad de calor.
* Conexión por cable o inalámbrica en función de las necesidades.
Documentos
Datos técnicos

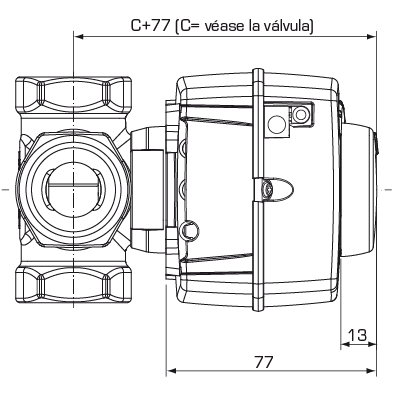

Datos técnicos
| Sonda: | Sonda de temperatura tipo NTC |
| Clasificación del alojamiento: | Unidad de actuador: IP41; Unidad interior: IP20 |
| Clase de protección: | II |
| Fuente de alimentación: | Unidad de actuador: 230 ± 10% V CA, 50 Hz; Unidad interior (inalámbrica): 2x 1,5V LR6/AA |
| Consumo eléctrico: | 10 VA |
| Duración de la batería de la pantalla de la sala inalámbrica: | 1 año |
| Par de torsión: | 6 Nm |
| Clase de controles de la temperatura ErP: | VII |
| Contribución a la eficiencia energética: | 3,5 % |
| Frecuencia de radio: | Unidad interior inalámbrica - 868 MHzRegión 1 de la ITU conforme a EN 300220-2 |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Señal de control de bomba PWM | Resistencia de salida con estado ON: 530 Ω |
| Resistencia de salida con estado OFF: 10 kΩ | |
| Resistencia de carga recomendada: ≥ 1,5 kΩ | |
| Intervalo de tensión en OFF: 0,0 – 1,0 VCC | |
| Intervalo de tensión en ON sin carga: 8,5 – 12,7 VCC | |
| Intervalo de tensión en ON a 1,5 kΩ de carga: 5,6 – 12,7 VCC | |
| Componentes suministrados: | • Actuador con controlador integrado |
| • Sonda de temperatura de flujo | |
| • Adaptador UE 230 V | |
| • Unidad interior inalámbrica | |
| • Sonda exterior | |
| • Cable de comunicación entre la sonda exterior y el actuador | |
| Intervalo de temperatura, Sonda de temperatura de flujo: | de +5 a +95 °C |
| Intervalo de temperatura, Sonda exterior: | de -50 a +70 °C |
| Intervalo de temperatura, Unidad interior (sonda interior): | de +5 a +30 °C |
| Temperatura ambiente, máx.: | +55 °C |
| Temperatura ambiente, mín.: | -5 °C |
