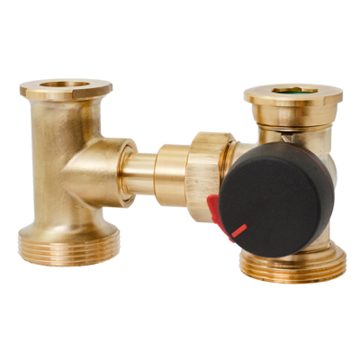

Válvula mezcladora
VRH130
- Dimensión paralela ajustable
- Los ejes giratorios de 180º permiten instalaciones en ángulo
- Evita errores de instalación
- Permite cambios direccionales en la línea
La serie VRH130 es una válvula mezcladora compacta, flexible y con un bajo nivel de fugas diseñada para instalaciones con limitaciones de espacio y fabricada en aleación de latón de alto rendimiento, PN10. Disponible con brida de bomba en combinación con conexiones de rosca externa en DN20.
Gama de productos
VRH139, Brida de bomba y rosca externa
| N.º ref. | Referencia | DN | Kvs | Conexión E | Conexión F | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] |
| 11720100 | VRH139 | 20 | 2,5 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720300 | VRH139 | 20 | 6,3 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
Soporte para la instalación
Ejemplos de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación VRH130 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Par de torsión (con presión nominal): | < 3 Nm |
| Tasa de fuga en % de caudal: | Mezcladora: <0,05%; Selectora: <0,02% |
| Presión de trabajo: | 1 MPa |
| Máx. pérdida de presión diferencial, Mezcladora: | 100 kPa |
| Máx. pérdida de presión diferencial, Selectora: | 200 kPa |
| Presión de cierre: | 200 kPa |
| Rango de operación Kv/Kv min., A-AB: | 100 |
| Conexiones: | Rosca externa (G), ISO 228/1 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 |
| Temperatura del medio, máx. continuamente: | +110 °C |
| Temperatura del medio, máx. temporalmente: | +130 °C |
| Temperatura del medio, mín.: | -10 °C |
| Material, Cuerpo de la válvula , pieza en T, conectores: | Latón resistente a la desgalvanización, DZR |
| Material, Zapata de la válvula: | Latón resistente a la abrasión |
| Material, Eje y anclaje circular: | Compuesto de PPS |
| Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)
Características de la válvula
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Manual de instrucciones | |
 |
17006900 | VRG802 | ESBE VRG802 Kit de interior DN 15/20 | |
 |
17006940 | VRG803 | ESBE VRG803 Botón VRG/VRB | |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | VRH130 |
|
| Instrucciones de instalación | VRH130 |
|
| Certificado | Declaración de conformidad, VRH130 (en) |
|
| Certificado | Declaración de conformidad UKCA, VRH130 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, VRH130 (en) |
|
| Certificado | EAC Certificado (RU), VRH130 |
|
| Certificado | Certificado de conformidad UA, VRH130 |
|
| Guía | Guía de selección, Válvulas rotativas + Actuadores |
|
| Guía | Selection guide, Rotary valves + Controllers (en) |
|
| Imagen | VRH139, de alta resolución |
|
| 2D Imagen | VRH139 |
|
| Dibujo 3D (archivo stp) | VRH139, DN20 |
|
