Смесительный клапан
VRH130
- Регулируемый размер для
- Возможен поворот по осям на 180°, давая возможность монтажа под углом
- Избежание ошибок монтажа
- Возможность изменения направления потока
Модель серии VRH130 — это компактный универсальный смесительный клапан, имеющий низкую утечку. Он предназначен для установки в ограниченных пространствах и изготовлен из высококачественной латуни PN10. Поставляется с присоединениями под накидную гайку насоса и наружной резьбой.
Номенклатура изделий
VRH139, Накидная гайка насоса и наружная резьба
| Номер арт. | Наименование | DN | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
| 11720100 | VRH139 | 20 | 2,5 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
| 11720300 | VRH139 | 20 | 6,3 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
Поддержка установки
Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке VRH130 |
|
Технические данные
Технические данные
| Класс давления: | PN 10 |
| Момент силы (при номинальном давлении): | < 3 Нм |
| Утечка через закрытый клапан в % от потока: | Смесительный: <0,05%; Отводной: <0,02% |
| Рабочее давление: | 1 МПа |
| Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
| Макс. дифференциальное падение давления, Отводной: | 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Подсоединения: | Наружная резьба (G), ISO 228/1 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +130 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Материал, Корпус клапана, тройник и разъемы: | Стойкая к коррозии латунная поверхность, DZR |
| Материал, Золотник: | Износостойкая латунная поверхность |
| Материал, Шток и втулка: | PPS композит |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)

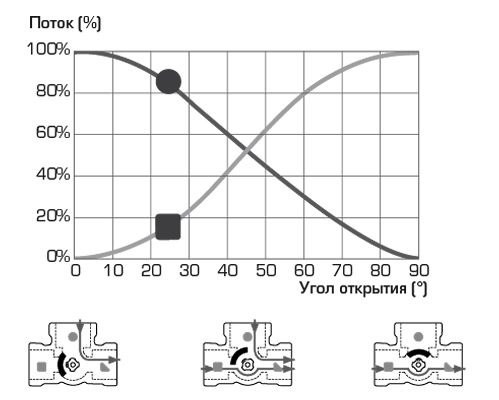

Характеристики клапана
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | Руководство по установке | |
 |
17006900 | VRG802 | ESBE VRG802 Набор внутренних деталей DN15/20 | |
 |
17006940 | VRG803 | ESBE VRG803 Ручка VRG/VRB | |
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VRH130 |
|
| Инструкция по установке | VRH130 |
|
| Сертификаты | Декларация соответствия требованиям, VRH130 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VRH130 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VRH130 (en) |
|
| Сертификат | EAC Сертификат, VRH130 |
|
| Сертификат | UKRSEPRO Сертификат (UA), VRH130 |
|
| изображение | VRH139, в высоком разрешении |
|
| 2D-изображения | VRH139 |
|
| Трехмерный чертеж (файл stp) | VRH139, DN20 |
|
