Контроллер
CRA200
- Контроллер постоянной температуры
- Интеллектуальное ПО и самоадаптирующаяся система от ESBE
- Низкий уровень шума
- Быстрое и точное регулирование
- Возможность модернизации контроллера до версии c регулированием по датчику наружной температуры
- Возможность модернизации контроллера до версии c регулированием по датчику температуры в помещении
- Возможность модернизации контроллера до версии c регулированием по датчику температуры в помещении и по датчику наружной температуры
- Возможна модернизация до версии с модулем управления насосом (ON/OFF)
- с функцией ШИМ-управления насосом
- Возможность дистанционного управления с помощью комнатного модуля (дополнительное оборудование)
Серия CRA200 — это контроллеры со встроенным приводом, поддерживающие постоянную температуру теплоносителя и предназначенные для установки на поворотные клапаны ESBE серии VRG.
Контроллеры серии CRA200 имеют встроенное интеллектуальное ПО и самоадаптирующуюся систему от ESBE, которые не только повышают их рабочие характеристики, но и позволяют модернизировать контроллер до версии с регулированием температуры в помещении по датчику температуры в помещении, по датчику наружной температуры или одновременно по обоим датчикам. Если потребуется дистанционное управление, то можно подключить комнатный модуль, через который задаются настройки.
Контроллер CRA200 доступен в версии с функцией ШИМ-управления насосом.
Номенклатура изделий
CRA200
| Номер арт. | Наименование | Электропитание [В перем. тока] | Температурный диапазон [°C] | Крутящий момент [Нм] | Масса [кг] | Заменяет | Примечание |
| 12721100 | CRA211 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720100 | |
| 12721500 | CRA215 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720500 | Трансформатор с вилкой стандарта Великобритании |
| 12721700 | CRA217 | 230 | 5 ‒ 95 | 6 | 0,5 | с функцией ШИМ-управления насосом |
Поддержка установки
Установка контроллера ESBE – CRA200
Изменение направление открытия – Контроллеры ESBE (CRx200)
Изменение целевой температуры – Контроллеры ESBE (CRx200)
Изменение максимальной/минимальной температуры подачи – Контроллеры ESBE (CRx200)
Использование комнатного модуля для дистанционного управления – Контроллер ESBE CRA200
Внешняя активация T2 — контроллеры ESBE (CRx200)
Установка радиомодуля для беспроводной связи — контроллер ESBE CRA200
Модернизируйте контроллер ESBE – с CRA200 на CRB200
Модернизируйте контроллер ESBE – с CRA200 на CRC200
Модернизируйте контроллер ESBE – с CRA200 на CRD200
Примеры установки

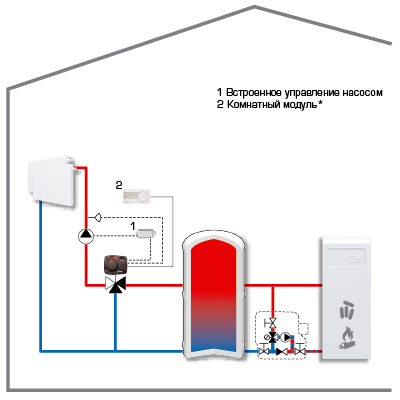

В этом примере показано, как поддерживается постоянная температура теплоносителя, подаваемого в контур отопления. CRA200 регулирует температуру теплоносителя, поддерживая ее на заданном уровне. Температуру теплоносителя можно задать через комнатный модуль CRB912 (функция дистанционного управления). Управление насосом трубопровода отопления осуществляется посредством ШИМ-сигнала.

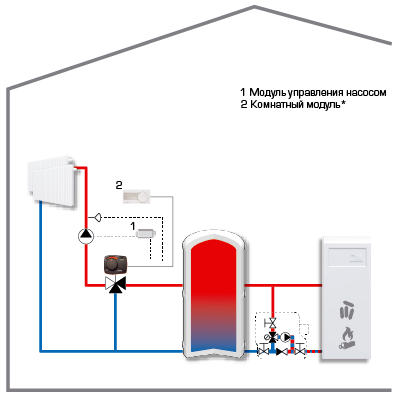

В этом примере показано, как поддерживается постоянная температура теплоносителя, подаваемого в контур отопления. CRA200 регулирует температуру теплоносителя, поддерживая ее на заданном уровне.
Температуру теплоносителя можно задать через комнатный модуль CRB912 (функция дистанционного управления). Насос контура отопления будет отключен модулем управления насосом CRA913, когда закроется клапан. Отопительная нагрузка не требуется.
Документы
Технические данные
Технические данные
| Датчики: | Температурный датчик типа NTC |
| Степень защиты корпуса: | IP41 |
| Класс защиты: | II |
| Электропитание: | 230 ± 10% В перем. тока, 50 Гц |
| Потребление энергии: | 10 ВА |
| Крутящий момент: | 6 Нм |
| Класс контроля температуры ErP: | Н/Д |
| Потребление электроэнергии: | Н/Д |
| Время закрытия при макс. скорости: | 30 с |
| Сигнал ШИМ для управления насосом | Выходное сопротивление во включенном состоянии: 530 Ом |
| Выходное сопротивление в выключенном состоянии: 10 кОм | |
| Рекомендуемое сопротивление нагрузки: ≥ 1,5 кОм | |
| Диапазон напряжения в выключенном состоянии: 0,0 – 1,0 В пост. тока | |
| Диапазон напряжения во включенном состоянии без нагрузки: 8,5 – 12,7 В пост. тока | |
| Диапазон напряжения во включенном состоянии при нагрузке 1,5 кОм: 5,6 – 12,7 В пост. тока | |
| Комплект поставки: | • Контроллер со встроенным приводом |
| • Датчик температуры теплоносителя | |
| • Адаптер питания Европейского стандарта на 230 В | |
| Диапазон температуры, Датчик температуры теплоносителя: | от +5 до +95 °C |
| Температура окружающей среды, макс.: | +55 °C |
| Температура окружающей среды, мин.: | -5 °C |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Переходники для клапанов Meibes. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Переходники для клапанов Watts. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Переходники для клапанов Lovato. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Переходники для клапанов PAW. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16200700 | ARA801 | ESBE ARA801 Комплект вспомогательного переключателя ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Модуль управления насосом (вкл./выкл.) | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Модуль беспроводной радиосвязи | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17053100 | CRA911 | ESBE CRA911 Датчик потока в трубопроводе, кабель длиной 5 м | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 специальное исполнение | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Комнатный блок, с кабелем | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Комнатный блок, беспроводной | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Кабель связи, 20м | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Наружный датчик | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Вилка UK 230В - 12В | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Вилка EU 230В - 12В | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | CRA200 |
|
| Инструкция по установке | CRA200 - Сборка |
|
| Инструкция по установке | CRA210 - Настройка |
|
| Инструкция по установке | CRx2x7 управление насосом (de, en, fr, hu, it, pl, ru, sv) |
|
| Инструкция по установке | CRx2x7 управление насосом (cs, da, en, es, fi, gr, hr, ro) |
|
| Сертификаты | Декларация соответствия требованиям, CRA200 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, CRA200 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, CRA200 (en) |
|
| Сертификаты | EAC Сертификат, CRA200 |
|
| Сертификат | Сертификат соответствия UA, CRA200 |
|
| Изображение | CRA211, в высоком разрешении |
|
| Изображение | CRA215, в высоком разрешении |
|
| Изображение | CRA217, в высоком разрешении |
|
| 2D-изображения | CRA210 |
|
| Трехмерный чертеж (файл stp) | CRA210 |
|
Связанные материалы
Сферы применения
Сферы применения
Эффективная и быстрая загрузка накопительного бака с электрическим контроллером.
Эффективная загрузка накопительного бака с электрическим контроллером.
Несколько регулируемых зон отопления пола с постоянной температурой.
