Контроллер
CRS210
- Специальный контроллер для работы с горячей питьевой воды
- Датчик подающего трубопровода для быстрого отклика
- режим промывки от легионелл и термической дезинфекции
- низкий уровень шума
- быстрое и точное регулирование
- Возможность дистанционного управления с помощью комнатного модуля (дополнительное оборудование)
Серия CRS210 — это контроллеры со встроенным приводом и специальным датчиком, поддерживающие постоянную температуру воды и предназначенные для установки на поворотные клапаны ESBE серии VRG.
Программное обеспечение и компоненты контроллеров специально разработаны для систем питьевого водоснабжения. Благодаря интеллектуальному реле контроллер CRS200 может работать в режиме промывки от легионелл и термической дезинфекции (при альтернативной температуре). Контроллер может быть оснащен комнатным модулем, на котором можно будет задать график (календарный) включения режима промывки от легионелл и термической дезинфекции.
Номенклатура изделий
Поддержка установки
Изменение направление открытия – Контроллеры ESBE (CRx200)
Изменение целевой температуры – Контроллеры ESBE (CRx200)
Изменение максимальной/минимальной температуры подачи – Контроллеры ESBE (CRx200)
Использование комнатного модуля для дистанционного управления – Контроллер ESBE CRS210
Внешняя активация T2 — контроллеры ESBE (CRx200)
Установка радиомодуля для беспроводной связи — контроллер ESBE CRS210
Примеры установки

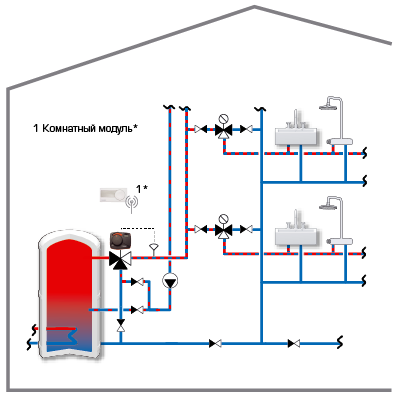

To zastosowanie pokazuje, jak regulować temperaturę wody użytkowej.
Sterownik CRS210 reguluje temperaturę wody użytkowej i utrzymuje jąna stałym, żądanym (ustawionym przez użytkownika) poziomie. Sterownik może pracować w układach z cyrkulacją.
W przypadku eliminacji bakterii Legionella temperatura alternatywna może zostać wyzwolona na CRS210 przez przekaźnik. Można to również zrobić za pomocą modułu pokojowego CRB912 (wyposażenie dodatkowe), który ma funkcję zegara. Zegar umożliwia zaplanowanie regularnej eliminacji bakterii Legionella, np. w każdą niedzielę o 00:00 przez 30 minut przy T2 = 80°C, tryb normalny T = 50°C.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.

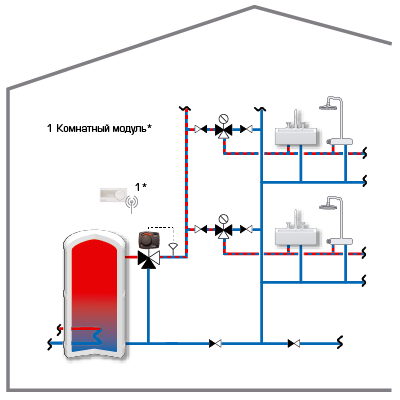

To zastosowanie pokazuje, jak regulować temperaturę wody użytkowej.
CRS210 reguluje temperaturę wody użytkowej i utrzymuje na stałym, żądanym poziomie. Sterownik może pracować w instalacjach, w których nie jest zapewniona cyrkulacja wody użtytkowej.
W przypadku eliminacji bakterii Legionella temperatura alternatywna może zostać wyzwolona na CRS210 przez przekaźnik. Można to również zrobić za pomocą modułu pokojowego CRB912 (wyposażenie dodatkowe), który ma funkcję zegara. Zegar umożliwia zaplanowanie regularnej eliminacji bakterii Legionella, np. w każdą niedzielę o 00:00 przez 30 minut przy T2 = 80°C, tryb normalny T = 50°C.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.

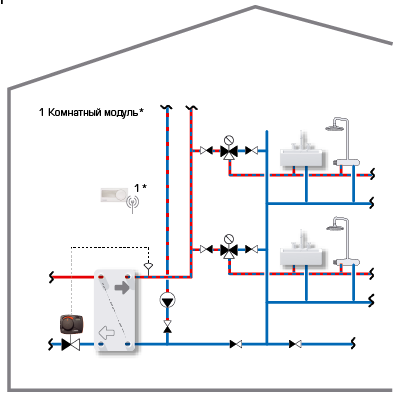

To zastosowanie pokazuje, jak pośrednio regulować temperaturę wody użytkowej.
Sterownik CRS210 reguluje temperaturę wody użytkowej poprzez kontrolowanie ilości wody grzewczej dostarczanej do płytowego wymiennika ciepła. Sterownik może pracować w instalacjach z cyrkulacją wody użytkowej.
W przypadku eliminacji bakterii Legionella temperatura alternatywna może zostać wyzwolona na CRS210 przez przekaźnik. Można to również zrobić za pomocą modułu pokojowego CRB912 (wyposażenie dodatkowe), który ma funkcję zegara. Zegar umożliwia zaplanowanie regularnej eliminacji bakterii Legionella, np. w każdą niedzielę o 00:00 przez 30 minut przy T2 = 80°C, tryb normalny T = 50°C.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.

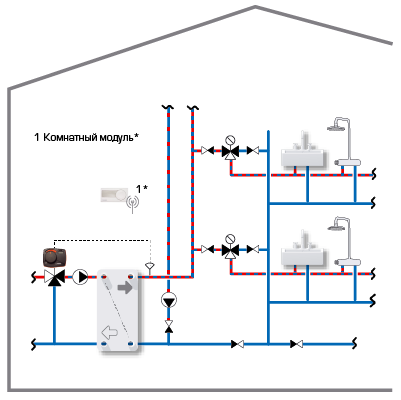

To zastosowanie pokazuje, jak pośrednio regulować temperaturę wody użytkowej.
CRS210 reguluje temperaturę wody użytkowej poprzez kontrolowanie ilości wody grzewczej dostarczanej do płytowego wymiennika ciepła. Sterownik może pracować w instalacjach bez cyrkulacji wody użytkowej.
W przypadku eliminacji bakterii Legionella temperatura alternatywna może zostać wyzwolona na CRS210 przez przekaźnik. Można to również zrobić za pomocą modułu pokojowego CRB912 (wyposażenie dodatkowe), który ma funkcję zegara. Zegar umożliwia zaplanowanie regularnej eliminacji bakterii Legionella, np. w każdą niedzielę o 00:00 przez 30 minut przy T2 = 80°C, tryb normalny T = 50°C.
* Połączenie kablowe lub bezprzewodowe w zależności od wymagań.
Документы
Технические данные
Технические данные
| Датчики: | Температурный датчик типа NTC |
| Степень защиты корпуса: | IP41 |
| Класс защиты: | II |
| Электропитание: | 230 ± 10% В перем. тока, 50 Гц |
| Потребление энергии: | 10 ВА |
| Крутящий момент: | 6 Нм |
| Класс контроля температуры ErP: | Н/Д |
| Потребление электроэнергии: | Н/Д |
| Время закрытия при макс. скорости: | 30 с |
| Масса: | 0,7 кг |
| Комплект поставки: | • Контроллер со встроенным приводом |
| • Погружной датчик температуры воды | |
| • Адаптер питания Европейского стандарта на 230 В | |
| Температура окружающей среды, макс.: | +50 °C |
| Температура окружающей среды, мин.: | +5 °C |
| Диапазон температуры, Датчик температуры теплоносителя: | от +5 до +95 °C °C |
| Подключение, монтажный комплект: | Наружная резьба (R), EN 10226-1 |
| Материал, Датчик температуры воды: | Нержавеющая сталь |
| Материал, Монтажный комплект для датчика температуры воды: | Стойкая к коррозии латунь DZR* |
| * Подходит для систем питьевого водоснабжения |
Cоответствие
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1091
SI 2012 № 3032
Проводка
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Переходники для клапанов Meibes. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Переходники для клапанов Watts. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Переходники для клапанов Lovato. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Переходники для клапанов PAW. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16200700 | ARA801 | ESBE ARA801 Комплект вспомогательного переключателя ARA600. | |
|
|
 |
17052000 | CRS911 | ESBE CRS911 Датчик подачи в трубопроводе | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Модуль беспроводной радиосвязи | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17055300 | CRB912 | ESBE CRB912 Комнатный блок, с кабелем | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Комнатный блок, беспроводной | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Кабель связи, 20м | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Вилка UK 230В - 12В | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Вилка EU 230В - 12В | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Инструкция по установке | CRS210 - Сборка |
|
| Инструкция по установке | CRS210 |
|
| Сертификаты | Декларация соответствия требованиям, CRS210(en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, CRS210(en) |
|
| Сертификаты | Декларация строительного изделия BPD3, CRS210 (en) |
|
| Сертификат | EAC Сертификат, CRS210 |
|
| Изображение | CRS211, в высоком разрешении |
|
| 2D-изображения | CRS210 |
|
| Трехмерный чертеж (файл stp) | CRS210 |
|
