Reglering
CRS210
- Reglering för tillämpningar som rör tappvarmvatten
- Framledningsgivare för snabb reaktionstid
- Arbetsläge för legionellaspolning och termisk desinfektion
- Låg ljudnivå
- Precisionsreglering
- Möjligt med fjärrkontroll via rumsenhet (tillbehör)
Enheterna för konstanttemperaturreglering ur CRS210-serien har inbyggt ställdon och en särskild givare, och är avsedda för vridande ventiler ur ESBE:s VRGserie.
Regleringarnas programvara och komponenter har utformats speciellt för tappvattentillämpningar. Tack vare det smarta reläet kan CRS200-enheten arbeta i läge för legionellaspolning och termisk desinfektion (alternativ temperatur). Regleringen kan utrustas med en rumsenhet som gör det möjligt att tidsplanera / schemalägga för legionellaspolning och termisk desinfektion.
Produktsortiment
CRS210
| Art.nr. | Referens | Spänning [V AC] | Temperaturområde [°C] | Vridmoment [Nm] | Anslutning A | Vikt [kg] | Ersätter | RSK-nr. |
| 12727100 | CRS211 | 230 | 5 ‒ 95 | 6 | R ½" | 0,7 | 12723100 | 5511881 |
Installationssupport
Ändra gångriktning – ESBE Regleringar (CRx200)
Ändra önskad temperatur – ESBE Regleringar (CRx200)
Ändra max- /minbegränsning för framledningstemperatur – ESBE Regleringar (CRx200)
Använd din rumsenhet som en fjärrkontroll – ESBE Reglering CRS210
Extern aktivering av T2 – ESBE Regleringar (CRx200)
Installera radiomodul för trådlös kommunikation – ESBE Reglering CRS210
Installationsexempel
I denna tillämpning visas hur man reglerar temperaturen på tappvattnet.
CRS210-enheten reglerar temperaturen på tappvattnet och upprätthåller den enligt inställd nivå. Regleringen kan arbeta i system med cirkulation.
Vid legionellaspolning kan en alternativ temperatur utlösas på CRS210-enheten via relä. Detta kan också göras via en CRB912-rumsenhet (tillbehör), som har en tidursfunktion. Tiduret möjliggör schemaläggning av regelbunden legionellaspolning, t.ex. varje söndag kl. 00:00 i 30 minuter i läget T2 = 80 °C, normalt läge T = 50 °C.
*Kabelanslutning eller trådlös anslutning beroende på krav.
I denna tillämpning visas hur man reglerar temperaturen på tappvattnet.
CRS210-enheten reglerar temperaturen på tappvattnet och upprätthåller den enligt inställd nivå. Regleringen kan arbeta i system där det saknas cirkulation av tappvatten.
Vid legionellaspolning kan en alternativ temperatur utlösas på CRS210-enheten via relä. Detta kan också göras via en CRB912-rumsenhet (tillbehör), som har en tidursfunktion. Tiduret möjliggör schemaläggning av regelbunden legionellaspolning, t.ex. varje söndag kl. 00:00 i 30 minuter i läget T2 = 80 °C, normalt läge T = 50 °C.
*Kabelanslutning eller trådlös anslutning beroende på krav.
I denna tillämpning visas hur man indirekt reglerar temperaturen på tappvattnet.
CRS210-enheten reglerar temperaturen på tappvattnet genom att styra mängden värmevatten som levereras till plattvärmeväxlaren. Regleringen kan arbeta i system med cirkulation av tappvatten.
Vid legionellaspolning kan en alternativ temperatur utlösas på CRS210-enheten via relä. Detta kan också göras via en CRB912-rumsenhet (tillbehör), som har en tidursfunktion. Tiduret möjliggör schemaläggning av regelbunden legionellaspolning, t.ex. varje söndag kl. 00:00 i 30 minuter i läget T2 = 80 °C, normalt läge T = 50 °C.
*Kabelanslutning eller trådlös anslutning beroende på krav.
I denna tillämpning visas hur man indirekt reglerar temperaturen på tappvattnet.
CRS210-enheten reglerar temperaturen på tappvattnet genom att styra mängden värmevatten som levereras till plattvärmeväxlaren. Regleringen kan arbeta i system utan cirkulation av tappvatten.
Vid legionellaspolning kan en alternativ temperatur utlösas på CRS210-enheten via relä. Detta kan också göras via en CRB912-rumsenhet (tillbehör), som har en tidursfunktion. Tiduret möjliggör schemaläggning av regelbunden legionellaspolning, t.ex. varje söndag kl. 00:00 i 30 minuter i läget T2 = 80 °C, normalt läge T = 50 °C.
*Kabelanslutning eller trådlös anslutning beroende på krav.
Dokument
| Namn | Ladda ner |
| Bruksanvisning CRS210 - Montering |
|
| Bruksanvisning CRS210 |
|
Tekniska data
Tekniska data
| Givare: | Temperaturgivare typ NTC |
| Kapslingsklass: | IP41 |
| Skyddsklass: | II |
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 10 VA |
| Vridmoment: | 6 Nm |
| ERP temperaturregleringsklass: | N/A |
| Energieffektivitetsbidrag: | N/A |
| Gångtid vid max. hastighet: | 30 s |
| Vikt: | 0,7 kg |
| Delar som medföljer: | • Ställdon med inbyggd reglering |
| • Dränkbar flödestemperaturgivare | |
| • EU-adapter 230 V | |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.: | +5 °C |
| Temperaturområde - framledningsgivare: | +5 till +95 °C |
| Anslutning, monteringsset: | Utvändig gänga (R), SS-EN 10226-1 |
| Material, Flödestemperaturgivare: | Rostfritt stål |
| Material, Monteringsset ‒ flödestemperaturgivare: | Avzinkningsbeständig mässing DZR* |
| *Lämpligt för tillämpningar som rör dricksvatten |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16000500 | ARA803 | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | 5366507 | |
|
 |
16000600 | ARA805 | ESBE ARA805 Adaptersats Meibes-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366510 | |
|
 |
16000700 | ARA807 | ESBE ARA807 Adaptersats Watts-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366511 | |
|
 |
16000800 | ARA806 | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366512 | |
|
 |
16000900 | ARA808 | ESBE ARA808 Adaptersats Lovato-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366513 | |
|
 |
16001000 | ARA809 | ESBE ARA809 Adaptersats PAW-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366514 | |
|
 |
16001100 | ARA810 | ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366515 | |
|
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16200700 | ARA801 | ESBE ARA801 Extrabrytarsats ARA600. | 5366527 | |
|
|
 |
17052000 | CRS911 | ESBE CRS911 Flödesgivare | 5393625 | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Kommunikationsradiomodul, trådlös | 5441605 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
17055300 | CRB912 | ESBE CRB912 Rumsenhet, kabel | 5386183 | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Rumsenhet, trådlös | 5386184 | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Kommunikationskabel, 20 m | 5386191 | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 UK-kontakt 230V-12V | 5441606 | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 EU-kontakt 230V-12V | 5441607 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | CRS210 |
|
| Bruksanvisning | CRS210 - Montering |
|
| Bruksanvisning | CRS210 |
|
| Certifikat | Konformitetsdeklaration, CRS210 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, CRS210 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, CRS210 |
|
| Certifikat | EAC-certifikat, CRS210 |
|
| Bild | CRS211, high res |
|

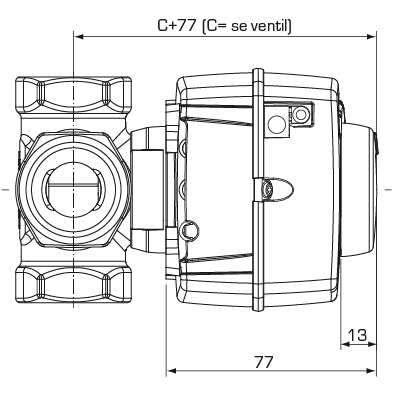

| 2D-bild | CRS210 |
|
| 3D-ritning (stp-fil) | CRS210 |
|
