Reglering
CRC200
- Utomhustemperaturkompenserad reglering
- ESBE smart programvara och självanpassande system
- Låg ljudnivå
- Precisionsreglering
- Möjligt med arbetsläge för konstanttemperatur
- Möjligt att uppgradera till enhet för rumstemperaturreglering
- Möjligt att uppgradera till kombinerad utomhus- och rumstemperaturregleringsenhet
- Möjligt att uppgradera till pumpstyrning (PÅ/AV)
- Möjligt med fjärrkontroll via rumsenhet (tillbehör)
Enheterna i CRC200-serien med väderkompenserande reglering har inbyggt ställdon, och ska användas med vridande ventiler ur ESBE:s VRGserie.
Regleringarna i CRC200-serien är utrustade med ESBE:s smarta programvara och självanpassande system. Förutom att detta ökar enhetens prestanda möjliggör det även uppgradering av regleringen till en rumstemperaturreglering eller kombinerad temperaturreglering.
Regleringarna kan även användas för konstanttemperaturreglering. Om fjärrkontroll krävs kan en rumsenhet för inställningar anslutas.
Produktsortiment
CRC200
| Art.nr. | Referens | Spänning [V AC] | Vridmoment [Nm] | Vikt [kg] | Ersätter | RSK-nr. |
| 12821100 | CRC211 | 230 | 6 | 1,1 | 12820100 | 5511885 |
Installationssupport
Installera ESBE Reglering – CRC200
Ändra gångriktning – ESBE Regleringar (CRx200)
Ändra önskad temperatur – ESBE Regleringar (CRx200)
Ändra max- /minbegränsning för framledningstemperatur – ESBE Regleringar (CRx200)
Använd din rumsenhet som en fjärrkontroll – ESBE Reglering CRC200
Extern aktivering av T2 – ESBE Regleringar (CRx200)
Installera radiomodul för trådlös kommunikation – ESBE Reglering CRC200
Konfigurera ESBE Reglering CRC200
Uppgradera din ESBE Reglering – CRA200 till CRC200
Uppgradera din ESBE Reglering – CRB200 till CRC200
Uppgradera din ESBE Reglering – CRC200 till CRB200
Uppgradera din ESBE Reglering – CRC200 till CRD200
Installationsexempel
I denna tillämpning visas hur man reglerar temperaturen inomhus baserat på temperaturen utomhus.
Denna konfiguration för temperaturreglering används för byggnader där en rumsenhet inte kan användas som referens för temperaturen inomhus. Några exempel är byggnader med komplicerad struktur, byggnader som saknar öppna ytor och byggnader med många zoner. CRC200-enheten reglerar temperaturen inomhus baserat på temperaturen utomhus enligt värmekurvan.
Alla värmeavgivare levererar samma flödestemperatur, beräknad av CRC200. Pumpen i värmekretsen stängs av via CRA913-pumpstyrningen om ventilen stängs ‒ inget värmebehov.
Dokument
| Namn | Ladda ner |
| Bruksanvisning CRC200 - Montering |
|
| Bruksanvisning CRC200 |
|
Tekniska data
Tekniska data
| Givare: | Temperaturgivare typ NTC |
| Kapslingsklass: | IP41 |
| Skyddsklass: | II |
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 10 VA |
| Vridmoment: | 6 Nm |
| ERP temperaturregleringsklass: | III |
| Energieffektivitetsbidrag: | 1,5 % |
| Gångtid vid max. hastighet: | 30 s |
| Vikt: | 1,1 kg |
| Delar som medföljer: | • Ställdon med inbyggd regleringsenhet |
| • Flödestemperaturgivare | |
| • EU-adapter 230 V | |
| • Utomhusgivare | |
| • Kommunikationskabel mellan utomhusgivare och ställdon | |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.: | +5 °C |
| Temperaturområde - framledningsgivare: | +5 till +95 °C |
| Temperaturområde - utomhusgivare: | -50 till +70 °C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16000500 | ARA803 | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | 5366507 | |
|
 |
16000600 | ARA805 | ESBE ARA805 Adaptersats Meibes-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366510 | |
|
 |
16000700 | ARA807 | ESBE ARA807 Adaptersats Watts-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366511 | |
|
 |
16000800 | ARA806 | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366512 | |
|
 |
16000900 | ARA808 | ESBE ARA808 Adaptersats Lovato-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366513 | |
|
 |
16001000 | ARA809 | ESBE ARA809 Adaptersats PAW-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366514 | |
|
 |
16001100 | ARA810 | ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366515 | |
|
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16200700 | ARA801 | ESBE ARA801 Extrabrytarsats ARA600. | 5366527 | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Pumpstyrmodul, på/av | 5441604 | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Kommunikationsradiomodul, trådlös | 5441605 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
17053100 | CRA911 | ESBE CRA911 Framledningsgivare, 5m kabel | 5386185 | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Rumsenhet, kabel | 5386183 | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Rumsenhet, trådlös | 5386184 | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Kommunikationskabel, 20 m | 5386191 | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Utegivare | 5386192 | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 UK-kontakt 230V-12V | 5441606 | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 EU-kontakt 230V-12V | 5441607 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | CRC200 |
|
| Bruksanvisning | CRC200 - Montering |
|
| Bruksanvisning | CRC200 (de, en, fi, fr, it, pl, ru, sv) |
|
| Bruksanvisning | CRC200 (cs, da, es, gr, hr, ro, tr) |
|
| Certifikat | Konformitetsdeklaration, CRC200 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, CRC200 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, CRC200 |
|
| Certifikat | EAC-certifikat, CRC200 |
|
| Certifikat | UKRSEPRO-certifikat (UA), CRC200 |
|
| Bild | CRC211, high res |
|
| Bild | CRC911 Utomhusgivare, high res |
|

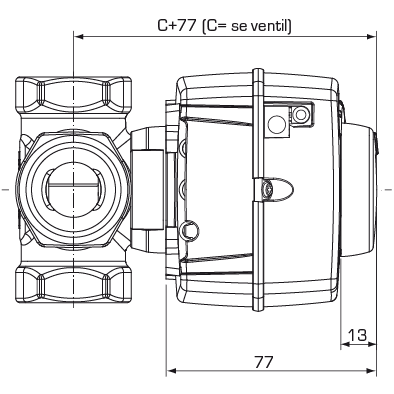

| 2D-bild | CRC210 |
|
| 3D-ritning (stp-fil) | CRC210 |
|
| 3D-ritning (stp-fil) | CRC911 Utomhusgivare |
|
