Controlador
CRC200
- Controlador con compensación de la temperatura exterior
- El software inteligente y el sistema autoadaptativo de ESBE
- Bajo nivel de ruido
- Control exacto y preciso
- Modo de funcionamiento a temperatura constante disponible
- Posible actualización al controlador de temperatura ambiente
- Posible actualización al controlador de temperatura exterior y ambiente combinado
- Posible actualización al control de la bomba (ON/OFF)
- Posible control remoto a través de la unidad interior (accesorio)
La serie CRC200 es un controlador con compensación de tiempo atmosférico con actuador integrado específico para las válvulas rotatorias ESBE de la serie VRG.
Los controladores de la serie CRC200 están equipados con un software inteligente y con el sistema autoadaptativo de ESBE, que no solo aumentan el rendimiento del dispositivo, sino que permiten actualizar el controlador a un principio de funcionamiento de control de la temperatura ambiente o combinado.
El controlador también se puede utilizar como un controlador de temperatura constante. Si se requiere un control remoto, se puede conectar una unidad interior para los ajustes.
Gama de productos
CRC200
| N.º ref. | Referencia | Tensión [V CA] | Par de torsión [Nm] | Peso [kg] | Modelo sustituido |
| 12821100 | CRC211 | 230 | 6 | 1,1 | 12820100 |
Soporte para la instalación
Instalación de un controlador ESBE – CRC200
Cambio de la dirección de apertura – Controladores ESBE (CRx200)
Cambio de la temperatura objetivo – Controladores ESBE (CRx200)
Cambio de la temperatura máxima/mínima del caudal – Controladores ESBE (CRx200)
Uso de su unidad interior como control remoto - Controlador ESBE CRC200
Activación externa de T2 – Controladores ESBE (CRx200)
Instalación de módulo de radio para comunicación inalámbrica - Controlador ESBE CRC200
Configuración del controlador ESBE CRC200
Actualización de su controlador ESBE – de CRA200 a CRC200
Actualización de su controlador ESBE – de CRB200 a CRC200
Actualización de su controlador ESBE – de CRC200 a CRB200
Actualización de su controlador ESBE – de CRC200 a CRD200
Ejemplo de instalación

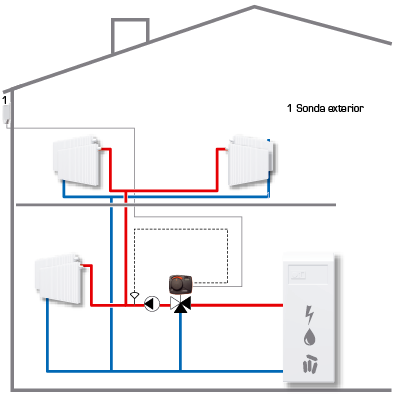

Esta aplicación muestra cómo controlar la temperatura interior en función de la temperatura exterior.
Esta configuración de control se utiliza para edificios en los que no se puede utilizar una unidad interior para la referencia de la temperatura interior, por ejemplo, edificios con una estructura complicada, sin espacios abiertos o con muchas zonas. CRC200 controla la temperatura interior en función de la temperatura exterior a través de la curva de calefacción.

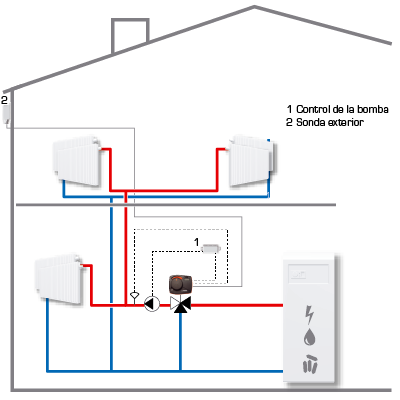

Todos los emisores de calor se suministran con la misma temperatura de flujo calculada por CRC200. La bomba del circuito de calefacción se apagará a través del control de la bomba CRA913 si la válvula está cerrada, sin necesidad de calor.
Documentos
Datos técnicos
Datos técnicos
| Sonda: | Sonda de temperatura tipo NTC |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
| Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
| Consumo eléctrico: | 10 VA |
| Par de torsión: | 6 Nm |
| Clase de controles de la temperatura ErP: | III |
| Contribución a la eficiencia energética: | 1,5 % |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Peso: | 1,1 kg |
| Componentes suministrados: | • Actuador con controlador integrado |
| • Sonda de temperatura de flujo | |
| • Adaptador UE 230 V | |
| • Sonda exterior | |
| • Cable de comunicación entre la sonda exterior y el actuador | |
| Temperatura ambiente, máx.: | +50 °C |
| Temperatura ambiente, mín.: | +5 °C |
| Intervalo de temperatura, Sonda de temperatura de flujo: | de +5 a +95 °C |
| Intervalo de temperatura, Sonda exterior: | de -50 a +70 °C |
Conformidad
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 n.º 1091
SI 2012 n.º 3032
Cableado
Accesorios y piezas de recambio
Kits adaptadores
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptador para válvulas ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptador para válvulas Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptador para válvulas Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptador para válvulas Honeywell Centra Corona, serie V5433A, V5433G, V5442A y V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptador para válvulas Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptador para válvulas PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptador para válvulas WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Pedir por separado. | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
16200700 | ARA801 | ESBE ARA801 Kit de conmutador auxiliar ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Módulo de control de la bomba, On/Off | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Módulo radio de comunicación, inalámbrico | |
|
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
17053100 | CRA911 | ESBE CRA911 Sonda de tubería de caudal, cable 5m | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Unidad de interior, con cable | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unidad de interior, inalámbrica | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Cable de comunicación, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sonda de exterior | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Enchufe de la UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Enchufe de la UE 230V-12V | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | CRC200 |
|
| Instrucciones de instalación | CRC200 - Montaje |
|
| Instrucciones de instalación | CRC200 (de, en, fi, fr, it, pl, ru, sv) |
|
| Instrucciones de instalación | CRC200 (cs, da, es, gr, hr, ro, tr) |
|
| Certificado | Declaración de conformidad, CRC200 (en) |
|
| Certificado | Declaración de conformidad UKCA, CRC200 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, CRC200 (en) |
|
| Certificado | EAC Certificado, CRC200 |
|
| Certificado | UKRSEPRO Certificado (UA), CRC200 |
|
| Imagen | CRC211, de alta resolución |
|
| Imagen | CRC911 Sonda de exterior, de alta resolución |
|
| 2D Imagen | CRC210 |
|
| Dibujo 3D (archivo stp) | CRC210 |
|
| Dibujo 3D (archivo stp) | CRC911 Sonda de exterior |
|
