Controlador
CRB200
- Control de temperatura ambiente
- Comunicación por cable o inalámbrica entre la unidad interior y el controlador principal
- El software inteligente y el sistema autoadaptativo de ESBE
- Bajo nivel de ruido
- Control exacto y preciso
- Modo de funcionamiento a temperatura constante disponible
- Posible actualización al controlador con compensación de la temperatura exterior
- Posible actualización al controlador de temperatura exterior y ambiente combinado
- Posible actualización al control de la bomba (ON/OFF)
- con control de bomba PWM
La serie CRB200 es un controlador de temperatura ambiente con actuador integrado específico para las válvulas rotatorias ESBE de la serie VRG.
Los controladores de la serie CRB200 están equipados con un software inteligente y con el sistema autoadaptativo de ESBE, que no solo aumentan el rendimiento del dispositivo, sino que permiten actualizar el controlador a un principio de funcionamiento de control de la temperatura, con compensación de tiempo atmosférico o combinado. El controlador también se puede utilizar como un controlador de temperatura constante.
La serie CRB200 está disponible en dos versiones: CRB210 con comunicación por cable y CRB220 con comunicación inalámbrica entre la unidad interior y el controlador principal.
Los controladores CRB200 están disponibles en versiones con control de bomba PWM.
CRB200
| N.º ref. | Referencia | Tensión [V CA] | Par de torsión [Nm] | Unidad de pantalla interior | Peso [kg] | Modelo sustituido | Nota |
| 12663100 | CRB211 | 230 | 6 | Cable | 0,7 | 12660100 | |
| 12663700 | CRB217 | 230 | 6 | Cable | 0,7 | con control de bomba PWM | |
| 12665200 | CRB221 | 230 | 6 | Inalámbrico | 0,9 | 12662200 | |
| 12665700 | CRB227 | 230 | 6 | Inalámbrico | 0,7 | con control de bomba PWM |
Instalación de un controlador ESBE – CRB200
Cambio de la dirección de apertura – Controladores ESBE (CRx200)
Cambio de la temperatura objetivo – Controladores ESBE (CRx200)
Cambio de la temperatura máxima/mínima del caudal – Controladores ESBE (CRx200)
Activación externa de T2 – Controladores ESBE (CRx200)
Instalación de módulo de radio para comunicación inalámbrica - Controlador ESBE CRB211
Configuración del controlador ESBE CRB200
Actualización de su controlador ESBE – de CRA200 a CRB200
Actualización de su controlador ESBE – de CRB200 a CRC200
Actualización de su controlador ESBE – de CRB200 a CRD200
Actualización de su controlador ESBE – de CRC200 a CRB200
Ejemplo de instalación

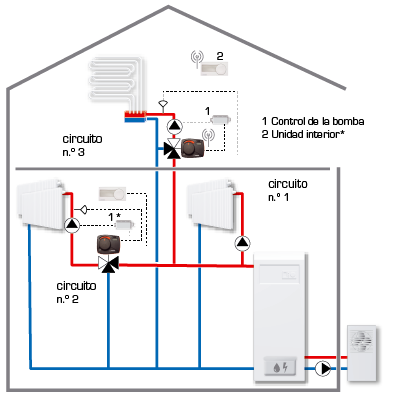

Esta aplicación muestra cómo controlar la temperatura interior en diferentes suelos.
El circuito de calefacción n.º 1 no tiene válvula mezcladora y la temperatura enviada a los receptores será la misma que la de la fuente de calor.
El circuito de calefacción n.º 2 está equipado con un VRG y CRB210 con conexión por cable. El CRB210 controla la temperatura interior de esta zona mezclando la temperatura de flujo con la temperatura de retorno.
El circuito de calefacción n.º 3 está equipado con un VRG y CRB220 con conexión inalámbrica. El CRB220 controla la temperatura interior de esta zona mezclando la temperatura de flujo con la temperatura de retorno.
En los circuitos n.º 2 y 3, la bomba del circuito de calefacción se apagará a través del control de la bomba CRA913 si la válvula está cerrada, sin necesidad de calor.
* Conexión por cable o inalámbrica en función de las necesidades.
Documentos
Datos técnicos
| Sonda: | Sonda de temperatura tipo NTC |
| Clasificación del alojamiento: | Unidad de actuador: IP41; Unidad interior: IP20 |
| Clase de protección: | II |
| Fuente de alimentación: | Unidad de actuador: 230 ± 10% V CA, 50 Hz; Unidad interior - inalámbrica: 2x 1,5V LR6/AA |
| Consumo eléctrico: | 10 VA |
| Duración de la batería de la pantalla de la sala inalámbrica: | 1 año |
| Par de torsión: | 6 Nm |
| Clase de controles de la temperatura ErP: | IV |
| Contribución a la eficiencia energética: | 2 % |
| Frecuencia de radio: | Unidad interior inalámbrica - 868 MHzRegión 1 de la ITU conforme a EN 300220-2 |
| Tiempo de funcionamiento a máxima. velocidad: | 30 s |
| Señal de control de bomba PWM | Resistencia de salida con estado ON: 530 Ω |
| Resistencia de salida con estado OFF: 10 kΩ | |
| Resistencia de carga recomendada: ≥ 1,5 kΩ | |
| Intervalo de tensión en OFF: 0,0 – 1,0 VCC | |
| Intervalo de tensión en ON sin carga: 8,5 – 12,7 VCC | |
| Intervalo de tensión en ON a 1,5 kΩ de carga: 5,6 – 12,7 VCC | |
| Componentes suministrados: | • Actuador con controlador integrado |
| • Sonda de temperatura de flujo | |
| • Adaptador UE 230 V | |
| • Unidad interior | |
| • Cable de comunicación entre la unidad interior y el actuador (CRB210) | |
| Intervalo de temperatura, Sonda de temperatura de flujo: | de +5 a +95 °C |
| Intervalo de temperatura, Unidad interior (sonda interior): | de +5 a +30 °C |
| Temperatura ambiente, máx.: | +55 °C |
| Temperatura ambiente, mín.: | -5 °C |
