Unidad de circulación, función mezcladora

GRF200

Control perfecto gracias a la característica de válvula progresiva
Compatible con bombas de 180 mm: utilice su fabricante de bombas favorito
Controle el sistema manualmente, a través del actuador o incluso el controlador

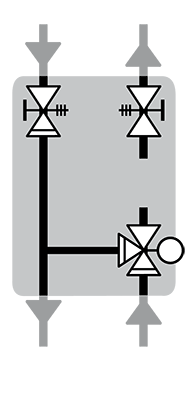

La ESBE serie GRF200 es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control del caudal y de la temperatura. Equipada con dos válvulas de cierre con termómetros, válvula de retención y aislamiento térmico de clase alta. La GRF200 se suministra con una válvula de mezcla progresiva rotatoria de tres vías, que garantiza un bajo riesgo de sobredimensionamiento y la mejor precisión de regulación independientemente de la velocidad del caudal.
La unidad de circulación ESBE GRF200 es compatible con las bombas de 180 mm. El aislamiento térmico ajustable inteligente garantiza el aislamiento adecuado de cualquier tipo de bomba. Elija el mejor control del sistema y seleccione uno de los actuadores o controladores del programa ESBE.

Gama de productos

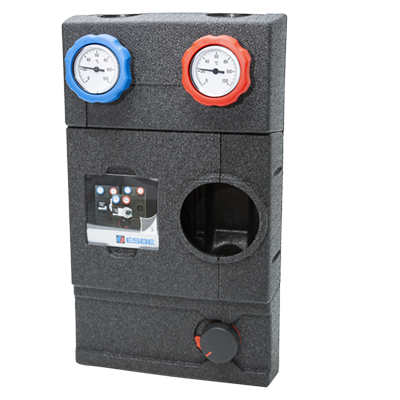

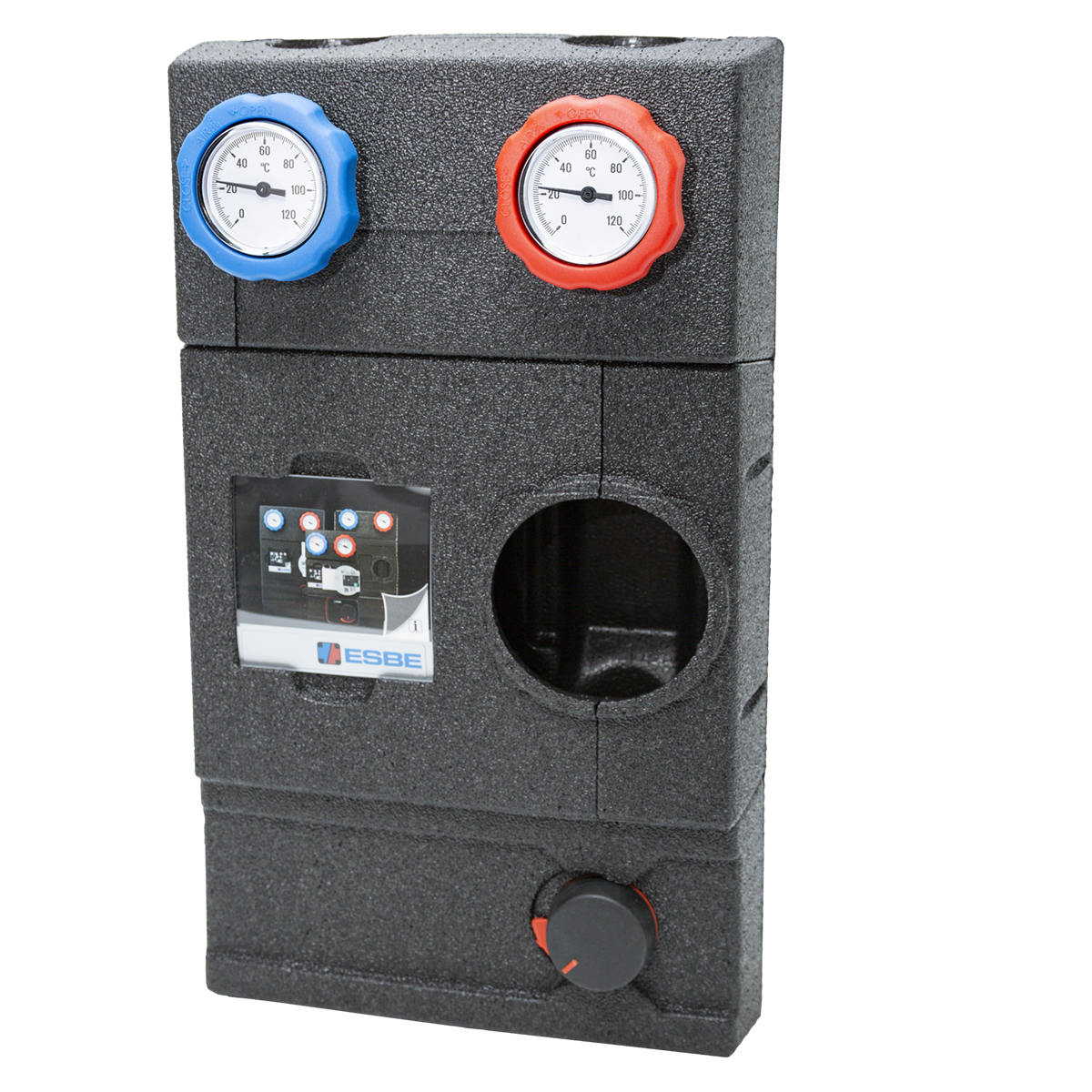

GRF211

N.º ref.	Referencia	DN	Tipo de actuador	Conexión I	Conexión J	Peso [kg]	Nota
61242100	GRF211	25	─	G 1"	G 1½"	3,5	Sustituye 61240100
61242200	GRF211	32	─	G 1¼"	G 1½"	3,7

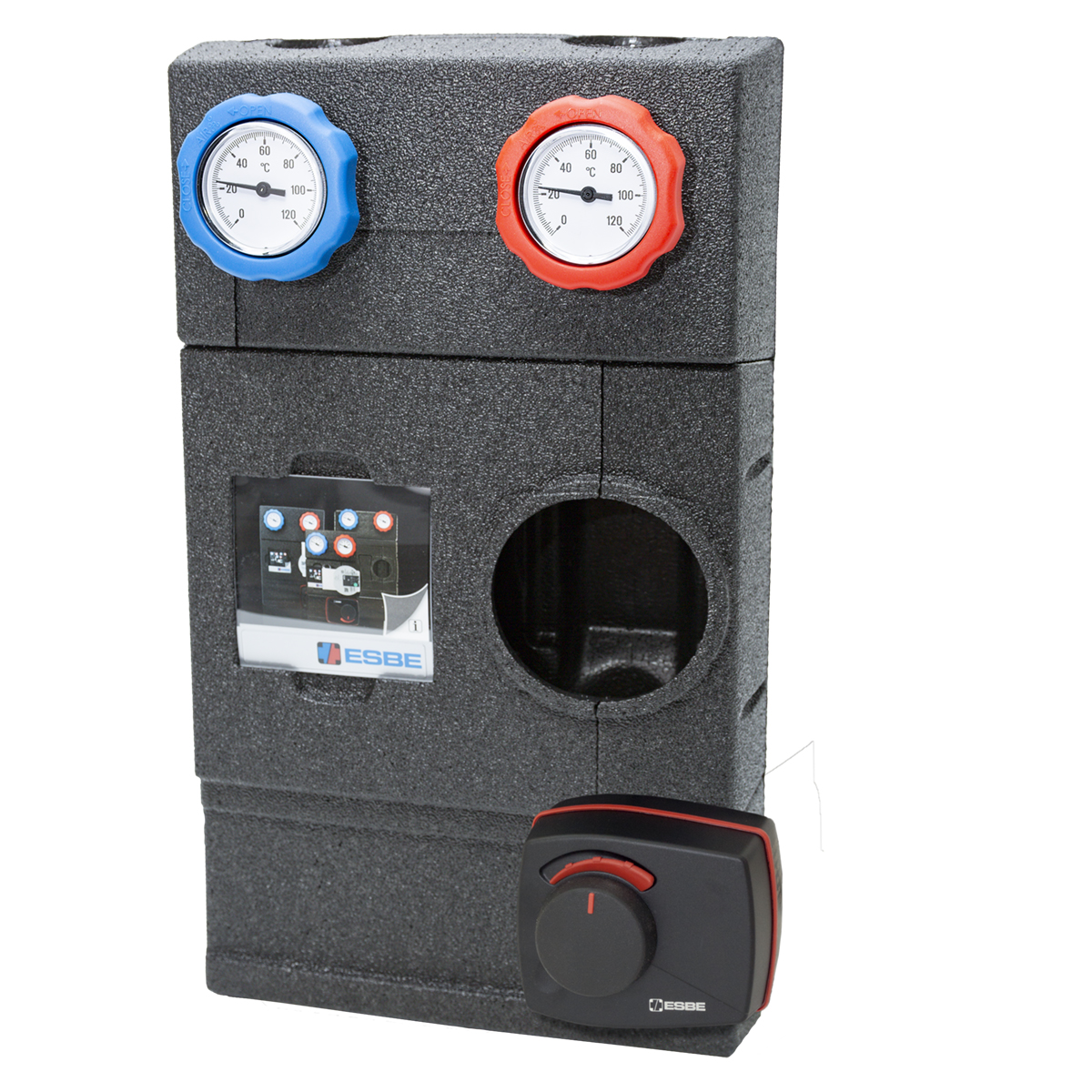

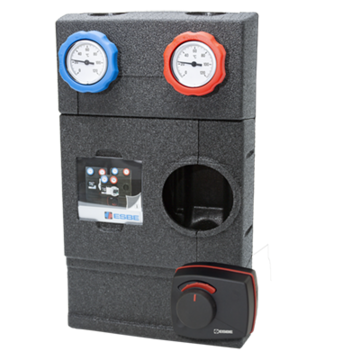

GRF221

N.º ref.	Referencia	DN	Tipo de actuador	Conexión I	Conexión J	Peso [kg]	Nota
61242300	GRF221	25	ARA661	G 1"	G 1½"	3,9	Sustituye 61241100
61242400	GRF221	32	ARA661	G 1¼"	G 1½"	4,0

Soporte para la instalación

Ejemplo de instalación

Documentos

Nombre	Descargar
Instrucciones de instalación GRF200

Datos técnicos

Clase de presión:	PN 10
Presión de trabajo:	1,0 MPa
Aislamiento:	EPP λ 0,036 W/mK
Medios, Agua de calefacción:	conforme a VDI2035
Medios, Mezclas de agua/glicol:	máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba)
Temperatura del medio, máx.*:	+100 °C
Temperatura del medio, mín.*:	+5 °C
Temperatura ambiente, GRF211*:	mín. 0°C, máx. +60°C
Temperatura ambiente, GRF221*:	mín. 0°C, máx. +55°C
*Temperatura del medio/Temperatura ambiente, max.°C/min.°C.:	considere los datos de la bomba elegida
Conexiones, Rosca interna (G):	ISO 228/1
Conexiones, Rosca externa (G):	ISO 228/1
Material, en contacto con agua	Componentes de: Latón, acero Material de sellado de: PTFE, fibra de aramida, EPDM

ESBE VRG432, DN20-8
Caída máx. de presión diferencial:	100 kPa (1 bar)
Presión de cierre:	200 kPa (2 bar)
Tasa de fuga en % de caudal:	<0,05%*
*:	Presión diferencial 100 kPa (1 bar)
ESBE VRG432, DN25-12
Caída máx. de presión diferencial:	100 kPa (1 bar)
Presión de cierre:	200 kPa (2 bares)
Tasa de fuga en % de caudal:	< 0,05%*
*:	Presión diferencial 100 kPa (1 bar)

ESBE ARA661 Quick Fit
Señal de control:	3 puntos SPDT
Fuente de alimentación:	230 ± 10% V AC, 50Hz
Consumo eléctrico:	5 VA
Tiempo de funcionamiento 90°:	120 s
Clasificación del alojamiento:	IP41
Clase de protección:	II

Conformidad

PED 2014/68/EU, artículo 4.3

LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU

Dimensionamento

Véase la hoja de datos

Cableado

Vea las instrucciones de instalación

Accesorios y piezas de recambio

Opciones

N.º ref.	Referencia	Designación	Nota	Hoja de datos	Manual de instrucciones
12520100	ARA639	ESBE ARA639, Actuador proporcional 24V 15/30/60/120s
12101300	ARA661	ESBE ARA661, Actuador 3 puntos 230V 120s
12721100	CRA211	ESBE CRA211 Controlador de temperatura constante
12721700	CRA217	ESBE CRA217 Controlador de temperatura constante	con control de bomba PWM
12663100	CRB211	ESBE CRB211 Control de temperatura ambiente, Cable
12663700	CRB217	ESBE CRB217 Control de temperatura ambiente, Cable	con control de bomba PWM
12665700	CRB227	ESBE CRB227 Control de temperatura ambiente, Inalámbrico	con control de bomba PWM
12821100	CRC211	ESBE CRC211 Controlador con compensación de la temperatura exterior
12821700	CRC217	ESBE CRC217 Controlador con compensación de la temperatura exterior	con control de bomba PWM
12684200	CRD221	ESBE CRD221 Controlador de temperatura exterior y ambiente combinado
12684700	CRD227	ESBE CRD227 Controlador de temperatura exterior y ambiente combinado	con control de bomba PWM
66001100	GMA411	ESBE GMA411 Separación hidráulica para 1 unidad de circulación	DN25/32
66001200	GMA421	ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado.	DN25/32
66001300	GMA431	ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado.	DN25/32
66001400	GMA441	ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado.	DN25/32
66001500	GMA451	ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado.	DN25/32
66001600	GMA521	ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado.	DN25/32
66001700	GMA531	ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado.	DN25/32

Piezas de recambio

N.º ref.	Referencia	Designación	Nota	Hoja de datos	Manual de instrucciones
67003400	GSP911	ESBE GSP911 Válvulas de bola con termómetro DN25 G1", 2 piezas / paquete	DN25
67004000	GSP911	ESBE GSP911 Válvulas de bola con termómetro DN32 G1¼”, 2 piezas / paquete	DN32
67006100	GSP961	ESBE GSP961 Actuador ARA661 3 puntos 120s 230V QF
67000700	GSP912	ESBE GSP912 Kit adaptador VRG y ARA	DN20-DN32

Área de descarga

Hoja de datos Instrucciones de instalación Certificado Imagen 2D Imagen Dibujo 3D (archivo stp)

Tipo	Vista previa	Descargar
Hoja de datos	GRF200
Instrucciones de instalación	GRF200
Certificado	Declaración de conformidad, GRF211 (en)
Certificado	Declaración de conformidad, GRF221 (en)
Certificado	Declaración de productos de construcción (BPD3), GRF200 (en)
Imagen	GRF211, de alta resolución
Imagen	GRF221, de alta resolución

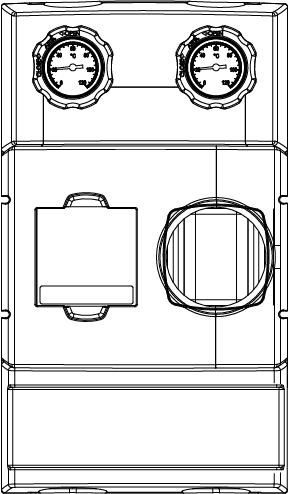

2D Imagen	GRF211

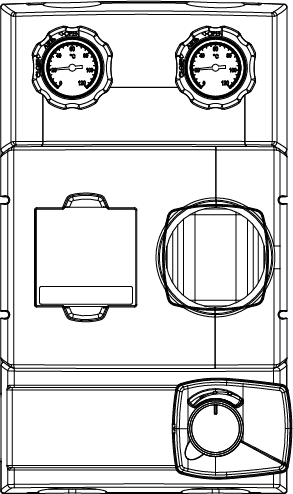

2D Imagen	GRF221
