Reglering
CRA200
- Konstanttemperaturreglering
- ESBE smart programvara och självanpassande system
- Låg ljudnivå
- Precisionsreglering
- Möjligt att uppgradera till utomhustemperaturkompenserad reglering
- Möjligt att uppgradera till enhet för rumstemperaturreglering
- Möjligt att uppgradera till kombinerad utomhus- och rumstemperaturregleringsenhet
- Möjligt att uppgradera till pumpstyrning (PÅ/AV)
- med PWM-pumpstyrning
- Möjligt med fjärrkontroll via rumsenhet (tillbehör)
Enheterna för konstanttemperaturreglering ur CRA200-serien har inbyggt ställdon, och ska användas med vridande ventiler ur ESBE:s VRG-serie.
Regleringarna i CRA200-serien är utrustade med ESBE:s smarta programvara och självanpassande system. Förutom att detta ökar enhetens prestanda möjliggör det även att uppgradera regleringen till arbetsprincip för inomhusbaserad reglering, väderkompenserande reglering eller kombinerad temperaturreglering. Om fjärrkontroll krävs kan en rumsenhet för inställningar anslutas.
CRA200-styrenheten finns med PWM-pumpstyrning.
Produktsortiment
CRA200
| Art.nr. | Referens | Spänning [V AC] | Temperaturområde [°C] | Vridmoment [Nm] | Vikt [kg] | Ersätter | RSK-nr. | Anmärkning |
| 12721100 | CRA211 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720100 | 5511879 | |
| 12721500 | CRA215 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720500 | 5511887 | Transformator med brittisk kontakt |
| 12721700 | CRA217 | 230 | 5 ‒ 95 | 6 | 0,5 | 5512014 | med PWM-pumpstyrning |
Installationssupport
Installera ESBE Reglering - CRA200
Manuell och automatisk drift, CRA200
Ändra gångriktning – ESBE Regleringar (CRx200)
Ändra önskad temperatur – ESBE Regleringar (CRx200)
Ändra max- /minbegränsning för framledningstemperatur – ESBE Regleringar (CRx200)
Använd din rumsenhet som en fjärrkontroll – ESBE Reglering CRA200
Extern aktivering av T2 – ESBE Regleringar (CRx200)
Installera radiomodul för trådlös kommunikation – ESBE Reglering CRA200
Uppgradera din ESBE Reglering – CRA200 till CRB200
Uppgradera din ESBE Reglering – CRA200 till CRC200
Uppgradera din ESBE Reglering – CRA200 till CRD200
Pumpstyrning – ESBE Reglering (CRA217)
Installationsexempel

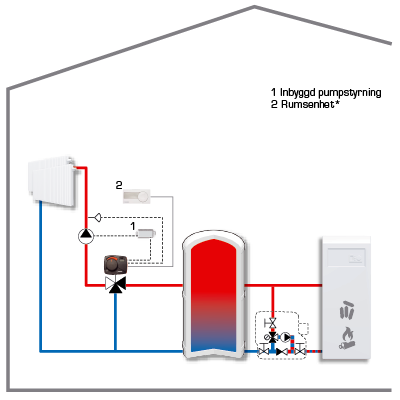

I denna tillämpning visas hur man reglerar en konstant flödestemperatur som tillförs värmekretsen. CRA200-enheten reglerar och säkrar den inställda flödestemperaturen. Inställningen av flödestemperaturen kan göras via CRB912-rumsenheten (fjärrkontrollfunktion). Värmekretspumpen styrs via PWM-pumpstyrningen.
I denna tillämpning visas hur man reglerar en konstant flödestemperatur som tillförs värmekretsen. CRA200-enheten reglerar och säkrar den inställda flödestemperaturen.
Inställningen av flödestemperaturen kan göras via CRB912-rumsenheten (fjärrkontrollfunktion). Värmekretspumpen stängs av via CRA913-pumpstyrningen när ventilen stängs ‒ ingen värme begärs.
Dokument
Tekniska data
Tekniska data
| Givare: | Temperaturgivare typ NTC |
| Kapslingsklass: | IP41 |
| Skyddsklass: | II |
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 10 VA |
| Vridmoment: | 6 Nm |
| ERP temperaturregleringsklass: | N/A |
| Energieffektivitetsbidrag: | N/A |
| Gångtid vid max. hastighet: | 30 s |
| PWM pumpstyrsignal | Status PÅ-utmatningsmotstånd: 530 Ω |
| Status AV-utmatningsmotstånd: 10 kΩ | |
| Rekommenderat belastningsmotstånd: ≥ 1,5 kΩ | |
| AV-spänningsområde: 0,0 – 1,0 V DC | |
| PÅ-spänningsområde obelastat: 8,5 – 12,7 V DC | |
| PÅ-spänningsområde vid 1,5 kΩ belastning: 5,6 – 12,7 V DC | |
| Delar som medföljer: | • Ställdon med inbyggd reglering |
| • Flödestemperaturgivare | |
| • EU-adapter 230 V | |
| Temperaturområde, flödestemperaturgivare: | +5 till +95 °C |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -5 °C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16000500 | ARA803 | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. | 5366507 |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Adaptersats Meibes-ventiler. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Beställs separat. | 5366510 | |
|
 |
16000700 | ARA807 | ESBE ARA807 Adaptersats Watts-ventiler. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Beställs separat. | 5366511 | |
|
 |
16000800 | ARA806 | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210,CRS210. Beställs separat. | 5366512 | |
|
 |
16000900 | ARA808 | ESBE ARA808 Adaptersats Lovato-ventiler. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Beställs separat. | 5366513 | |
|
 |
16001000 | ARA809 | ESBE ARA809 Adaptersats PAW-ventiler. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Beställs separat. | 5366514 | |
|
 |
16001100 | ARA810 | ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Beställs separat. | 5366515 | |
|
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
16200700 | ARA801 | ESBE ARA801 Extrabrytarsats ARA600. | 5366527 | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Pumpstyrmodul, på/av | 5441604 | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Kommunikationsradiomodul, trådlös | 5441605 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
17053100 | CRA911 | ESBE CRA911 Framledningsgivare, 5m kabel | 5386185 | |
|
|
 |
17053200 | CRA911 | ESBE CRA911 Fram- & returledningsgivare | 4914002 | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Rumsenhet, kabel | 5386183 | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Rumsenhet, trådlös | 5386184 | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Kommunikationskabel, 20 m | 5386191 | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Utegivare | 5386192 | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 UK-kontakt 230V-12V | 5441606 | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 EU-kontakt 230V-12V | 5441607 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | CRA200 |
|
| Bruksanvisning | CRA200 - Montering |
|
| Bruksanvisning | CRA200 - Inställningar |
|
| Bruksanvisning | CRx2x7 Pumpstyrning (de, en, fr, hu, it, pl, ru, sv) |
|
| Bruksanvisning | CRx2x7 Pumpstyrning (cs, da, en, es, fi, gr, hr, ro) |
|
| Certifikat | Konformitetsdeklaration, CRA200 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, CRA200 |
|
| Certifikat | EAC-certifikat, CRA200 |
|
| Certifikat | Intyg om överensstämmelse UA, CRA200 |
|
| Guide | Urvalsguide, Vridande ventiler + Regleringar |
|
| Bild | CRA211, high res |
|
| Bild | CRA215, high res |
|
| Bild | CRA217, high res |
|
| 2D-bild | CRA210 |
|
| 3D-ritning (stp-fil) | CRA210 |
|
Relaterade material
Relaterade produkter
 |
VRG140 | Serie VRG140 är 4-vägsventiler som lämpar sig för användning enligt dubbelshuntprincipen. | Produktdatablad | Bruksanvisning | ||||
 |
SFK100 | SFK100-serien är en laddgrupp avsedd för fastbränslepannor | Produktdatablad | Bruksanvisning | Bruksanvisning | |||
 |
CRD200 | CRD200-serien är en kombinerad väderkompenserande och inomhusbaserad reglering med integrerat ställdon. CRD200-styrenheten finns med PWM-pumpstyrning. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | |
 |
VRG230 | Serie VRG230 är 3-vägsventiler som lämpar sig för mittports växling. | Produktdatablad | Bruksanvisning | ||||
 |
VRB140 | Serie VRB140 är 4-vägsventiler som lämpar sig för bivalent användning. | Produktdatablad | Bruksanvisning | ||||
 |
VRH130 | Serie VRH130 är kompakta, flexibla ventiler lämpliga för blandning och fördelning i parallella applikationer. | Produktdatablad | Bruksanvisning | ||||
 |
VRB140 + CRA210 | Ventilserien VRB140 och regleringsserien CRA210 levererade som ett set i ett allt-i-ett-paket. | ||||||
 |
VRG130 | Serie VRG130 är 3-vägsventiler som lämpar sig för blandning och fördelning. | Produktdatablad | Bruksanvisning | ||||
 |
VRB240 | Serie VRB240 är 4-vägsventiler som lämpar sig för bivalent användning. | Produktdatablad | Bruksanvisning | ||||
|
VRG330 | Serie VRG330 är ventiler som lämpar sig för blandning och fördelning av höga flöden. | Produktdatablad | Bruksanvisning | ||||
 |
GRF200 | The ESBE series GRF200 is a circulation mixing unit which is intended for heating circulations where the flow and temperature control are required. | ||||||
 |
CRC200 | CRC200-serien är en utomhustemperaturreglering med integrerat ställdon. CRC200-styrenheten finns med PWM-pumpstyrning. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning |
 |
CRB200 | CRB200-serien är en rumsteperaturreglering med integrerat ställdon. CRB200-styrenheterna finns med PWM-pumpstyrning. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | |
 |
GRF100 | ESBE serie GRF100 är en shuntgrupp som är avsedd för värmekretsar där flödes- och temperaturreglering krävs | Produktdatablad | Bruksanvisning | ||||
 |
CRS210 | CRS210-serien omfattar enheter för konstanttemperaturreglering med inbyggt ställdon för tillämpningar som rör tappvarmvatten. | Produktdatablad | Bruksanvisning | Bruksanvisning | |||
 |
CRK210 | Enheterna ur CRK210-serien används för konstanttemperaturreglering av värme/kyla och har inbyggt ställdon för ändring av öppningsriktningen. | Produktdatablad | Bruksanvisning | Bruksanvisning | |||
| VRB141+CRA211 |
Applikationer
Applikationer
Effektiv och snabb laddning av ackumulatortank med elektrisk reglering.
