Centralina climatica
CRA200
- Centralina climatica a temperatura costante
- Software intelligente e sistema autoadattivo di ESBE
- Basso livello di rumorosità
- Controllo preciso e accurato
- Possibile aggiornamento a centralina climatica con compensazione della temperatura esterna
- Possibile aggiornamento a centralina climatica di regolazione della temperatura ambiente
- Possibile aggiornamento a centralina climatica di regolazione della temperatura esterna e della temperatura ambiente
- Possibile aggiornamento a controllo pompa (ON/OFF)
- Possibile controllo tramite unità ambiente (accessorio)
La serie CRA200 è un'unità di regolazione della temperatura costante con attuatore integrato dedicata alle valvole rotanti ESBE serie VRG.
Le centraline climatiche serie CRA200 sono dotate del software intelligente e del sistema autoadattivo di ESBE che non solo aumentano le prestazioni del dispositivo, ma consentono di aggiornare la centralina al principio di funzionamento di regolazione della temperatura interna, compensata in base alle condizioni atmosferiche o combinata. Se è necessario il controllo remoto, è possibile collegare un’unità ambiente per le impostazioni.
CRA200
| Cod. | Riferimento | Tensione [V CA] | Range di temperatura [°C] | Coppia [Nm] | Peso [kg] | Sostituisce | Nota |
| 12721100 | CRA211 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720100 | |
| 12721500 | CRA215 | 230 | 5 ‒ 95 | 6 | 0,5 | 12720500 | Trasformatore con spina inglese |
Installazione della centralina ESBE – CRA200
Modifica della direzione di apertura — Centraline ESBE (CRx200)
Modifica della temperatura target – Centraline ESBE (CRx200)
Modifica della temperatura di mandata massima/minima – Centraline ESBE (CRx200)
Uso dell’unità ambiente come telecomando - Centralina ESBE CRA200
Attivazione esterna di T2 – Centraline ESBE (CRx200)
Installare il modulo radio per la comunicazione wireless – Centralina ESBE CRA200
Upgrade della centralina ESBE – da CRA200 a CRB200
Upgrade della centralina ESBE – da CRA200 a CRC200
Upgrade della centralina ESBE – da CRA200 a CRD200
Esempi di installazione
Questa applicazione mostra come controllare una temperatura di mandata costante fornita al circuito di riscaldamento. CRA200 controlla e assicura la temperatura di mandata impostata.
L'impostazione della temperatura di mandata può essere eseguita tramite l'unità ambiente CRB912 (funzione di controllo da remoto). La pompa del circuito di riscaldamento si spegne tramite il controllo della pompa CRA913 quando la valvola è chiusa - nessuna richiesta di calore.
Documentazione
Dati tecnici
| Sensori: | Sensore temperatura tipo NTC |
| Grado di protezione: | IP41 |
| Classe di protezione: | II |
| Alimentazione: | 230 ± 10% V CA, 50 Hz |
| Assorbimento: | 10 VA |
| Coppia: | 6 Nm |
| Classe ErP regolatori di temperatura: | N/D |
| Contributo di efficienza energetica: | N/D |
| Tempo di rotazione max. velocità: | 30 s |
| Peso: | 0,8 kg |
| Parti in dotazione: | • Attuatore con centralina climatica integrata |
| • Sensore della temperatura di mandata | |
| • Adattatore UE 230 V | |
| Temperatura ambiente, max.: | +50 °C |
| Temperatura ambiente, min.: | +5 °C |
| Range di temperatura, Sensore della temperatura di mandata: | da +5 a +95 °C |
Conformità
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 n. 1091
SI 2012 n. 3032
Cablaggio
Kit adattatori
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adattatore Valvole ESBE serie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adattatore Valvole Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adattatore Valvole Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adattatore Valvole Honeywell Centra Corona, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adattatore Valvole Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adattatore Valvole PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adattatore Valvole WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Da ordinare a parte. | |
|
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
16200700 | ARA801 | ESBE ARA801 kit interruttore ausiliario ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Modulo di controllo pompa, On/Off | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Modulo radio comunicazione, wireless | |
|
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
17053100 | CRA911 | ESBE CRA911 Sonda di mandata, 5m cavo | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Unità ambiente, cavo | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unità ambiente, wireless | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Cavo di comunicazione, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sensore esterno | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Spina UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Spina EU 230V-12V | |
|
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | CRA200 |
|
| Istruzioni per l’installazione | CRA200 - Montaggio |
|
| Istruzioni per l’installazione | CRA210 - Impostazioni |
|
| Certificati | Dichiarazione di conformità, CRA200 (en) |
|
| Certificati | Dichiarazione di conformità UKCA, CRA200 (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione BPD3, CRA200 (en) |
|
| Certificati | EAC Certificato, CRA200 |
|
| Certificato | Certificato di conformità UA, CRA200 |
|
| Immagine | CRA211, ad alta risoluzione |
|
| Immagine | CRA215, ad alta risoluzione |
|

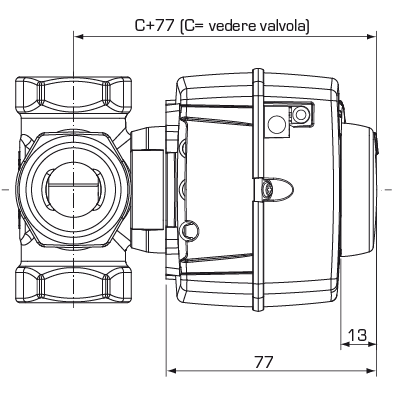

| 2D-immagine | CRA210 |
|
| Disegno 3D (file stp) | CRA210 |
|
Applicazioni
Caricamento del bollitore rapido ed efficace con valvola bivalente e centralina di regolazione integrata.
Caricamento del bollitore rapido ed efficiente con centralina di regolazione integrata.
Impianto a pavimento con punto fisso elettronico.
