Kit combustibile solido
SFK100
- Protezione della caldaia
- Applicabile all’interno e all’esterno della caldaia
- Segnale di controllo pompa PWM
- Dimensioni compatte
La serie SFK100 è un gruppo di ricircolo anticondensa dedicato alle caldaie a combustibile solido disponibile come soluzione termostatica o soluzione motorizzata con attuatore o con centralina a temperatura fissa.
Gamma di prodotti
SFK120, Temperatura regolabile

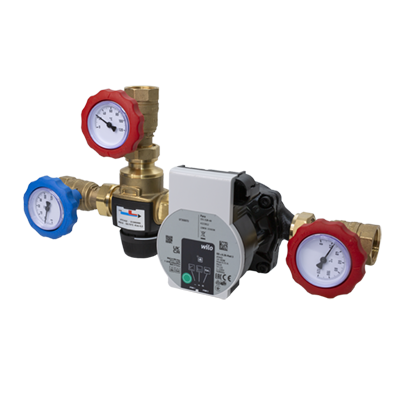

![SFK121_versB.png](/storage/57B517F569208E64D7F24BE9C4C2F43A7D981B86F65B36777CA1055EDCAA5624/e2b0fc4490a545d28235487640139468/160-160-0-png.Png/media/bb742c9abb0c4892b759fbed486267b3/SFK121_versB.png)

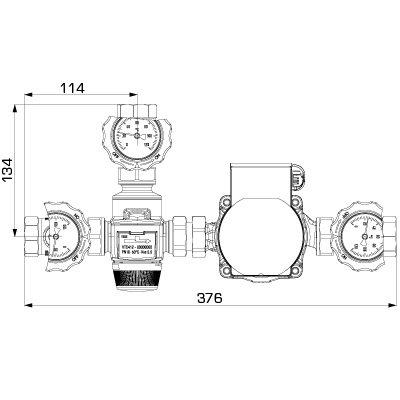

![SFK120 front_C.png](/storage/FC544D36C2B45C2F04898E084F06C6EFA03B383E17D26F97508A27563E4FCBA5/6c1955d579d54deba6404075420f098e/160-160-0-png.Png/media/ae8010aa7a2d4f6482ff6401f0ddfc8f/SFK120%20front_C.png)
![SFK120 side_C.png](/storage/181437D7A22A3E0FA1061C1CE63EA769E3E981B1B7F5ED47D4A2B48699AB315D/86a8362b373f434e800299d73b2b6c09/160-160-0-png.Png/media/25f3e5f33939407ab7f3ed91d68d1fed/SFK120%20side_C.png)
Cod. | Riferimento | DN | Kvs | Temperatura di apertura [ºC] | Temperatura, miscelato (AB) | Raccordo adattatore | Peso [kg] |
55021100 | SFK121 | 25 | 4,5 | 50–70 | 52–72°C ± 3°C | G 1" | 3,93 |
SFK130, Miscelatore motorizzato
![SFK131_versB.png](/storage/5B0022ABF37B2CDD3A14702A883097531A2566FFA5575FE545713807232207CA/5ec30e0dd996455d824d6bacd9659051/160-160-0-png.Png/media/ef4e449811ea4dd5b7304f5f56d35fa5/SFK131_versB.png)

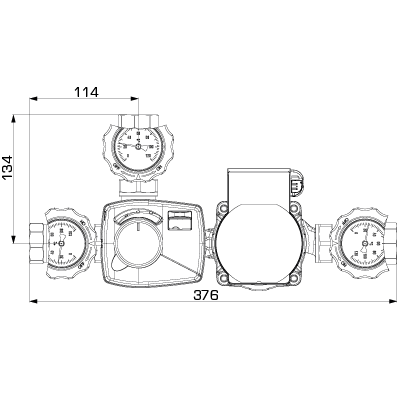

![SFK130_SFK140 front_C.png](/storage/6ADBB922112E98E70A480186173D6903362A39A79D5FC77D1A884E8E116416F0/9a20ce8c86a2477bb23286f6361423e0/160-160-0-png.Png/media/4136e03678974b2398c0f275474d93b4/SFK130_SFK140%20front_C.png)
![SFK130_SFK140 side_C.png](/storage/86C22DC50F33DFD63539F10FEFD4C1DA25DB1EA12542D87620F5D5DB2E9E5673/7b56a0d5774447b5a33280a088a6d546/160-160-0-png.Png/media/7a15935dadc24639836d9c142d08bdc4/SFK130_SFK140%20side_C.png)
Cod. | Riferimento | DN | Kvs | Kvs ■ - ▲ | Kvs ■ - ● | Raccordo adattatore | Peso [kg] | Nota |
55021300 | SFK131 | 25 | 13/8 | 13 | 8 | G 1" | 4,15 | Attuatore ARA651, a 3 punti 230 V CA |
SFK140, Miscelatore centralina motorizzato
![SFK141_versB.png](/storage/9EBF319CD7382E5F055F0018045124649C948EF42EED7F85C818D7C8724D7321/6c50aafbe15147e8adda06651f62b8bf/160-160-0-png.Png/media/90b97d54ad6d4ba49a3040710898a55f/SFK141_versB.png)
![SFK130_SFK140 front_C.png](/storage/6ADBB922112E98E70A480186173D6903362A39A79D5FC77D1A884E8E116416F0/9a20ce8c86a2477bb23286f6361423e0/160-160-0-png.Png/media/4136e03678974b2398c0f275474d93b4/SFK130_SFK140%20front_C.png)
![SFK130_SFK140 side_C.png](/storage/86C22DC50F33DFD63539F10FEFD4C1DA25DB1EA12542D87620F5D5DB2E9E5673/7b56a0d5774447b5a33280a088a6d546/160-160-0-png.Png/media/7a15935dadc24639836d9c142d08bdc4/SFK130_SFK140%20side_C.png)
Cod. | Riferimento | DN | Kvs | Kvs ■ - ▲ | Kvs ■ - ● | Raccordo adattatore | Peso [kg] | Nota | Kvs ■ - ▲ |
55021600 | SFK141 | 25 | 13/8 | 8 | G 1" | 4,67 | Centralina climatica CRA211 | 13 |
Supporto per l'installazione
Esempi di installazione
![Esempi di installazione](/storage/E067B86FADE3A125DEA590BE413D728DD792E1EABF7E5BADE0F3B99DB1EFE940/3abd6fe39e3f4a39939b5a298e8d5653/png/media/978f040e48314a97a5d15bb9517e050e/SFK100_1-01.png)
Documentazione
Nome | Scarica |
Istruzioni per l’installazione SFK100 |
|
Dati tecnici
Dati tecnici
Classe di pressione: | PN 6 |
Pressione di esercizio: | 0,6 MPa |
EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
Collegamenti: | Filetto femmina (G), ISO 228/1 |
Fluido, Acqua di riscaldamento: | a norma VDI2035 |
Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
Fluido, Miscele acqua / etanolo: | max. 28 % |
Temperatura del fluido, max.: | +100 °C |
Temperatura del fluido, min.: | 0 °C |
Temperatura ambiente, max.: | +50 °C |
Temperatura ambiente, min.: | 0 °C |
Materiale, a contatto con l'acqua |
Componenti in: Ottone, ghisa Materiale sigillante in: PTFE, fibra di aramide, EPDM |
Pompa integrata
Wilo PARA STG 15-130/8-60/0 | |
Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
Assorbimento: | 2 — 60 W |
Grado di protezione: | IP X4D |
Classe di isolamento: | F |
EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
Valvola integrata
ESBE VRG332, DN20-13 G 1" | |
Perdita di carico differenziale max: | 100 kPa (1 bar) |
Pressione di chiusura: | 200 kPa (2 bar) |
Trafilamento in % della portata: | < 0,05%* |
*: | Pressione differenziale 100kPa (1 bar) |
Campo di regolazione Kv/Kv min: | 100 |
ESBE VTC422, DN25-4,5 50-70°C | |
Perdita di carico differenziale max: | 100 kPa (1 bar) |
Range di temperatura: | 50 - 70°C |
Trafilamento in % della portata: | A-AB: Tenuta stagna; B-AB: Tenuta stagna |
Campo di regolazione Kv/Kv min, A-AB: | 100 |
Attuatore integrato
ESBE ARA651 | |
Segnale di controllo: | 3 punti SPDT |
Alimentazione: | 230 ± 10% V AC, 50Hz |
Assorbimento: | 5 VA |
Tempo di rotazione 90°: | 60 s |
Grado di protezione: | IP41 |
Classe di protezione: | II |
Centralina integrata
ESBE CRA211 | |
Range di temperatura: | da +5 a +95°C |
Alimentazione: | 230 ± 10% V CA, 50 Hz |
Assorbimento: | 10 VA |
Tempo di rotazione max. velocità: | max. 30 s |
Grado di protezione: | IP41 |
Classe di protezione: | II |
Conformità
SI 2016 n. 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Dimensionamento
Cablaggio
Accessori e parti di ricambio
Parti di ricambio
Area di download
Area di download
Genere | Anteprima | Scarica |
Scheda tecnica | SFK100 |
|
Istruzioni per l’installazione | SFK100 |
|
Istruzioni per l’installazione | SFK100, pompe Wilo |
|
Certificati | Dichiarazione di conformità, SFK100 (en) |
|
Certificati | Dichiarazione di conformità UKCA, SFK100 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, SFK110/SFK120 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, SFK130/SFK140 (en) |
|
Certificato | Certificato di conformità UA, SFK100 |
|
Immagine | SFK120, ad alta risoluzione |
|
Immagine | SFK130, ad alta risoluzione |
|
Immagine | SFK140, ad alta risoluzione |
|
2D-immagine | SFK120 |
|
2D-immagine | SFK130, SFK140 |
|
Disegno 3D (file stp) | SFK121 |
|
Disegno 3D (file stp) | SFK131, SFK141 |
|
