Contrôleur
CRS210
- Régulateur dédié aux applications d’eau chaude sanitaire
- Sonde de départ pour un temps de réponse rapide
- Mode élimination des bactéries Legionella et désinfection thermique
- Faible niveau de bruit
- Régulation fiable et précise
- Commande à distance possible via une sonde d’ambiance (accessoire)
Le CRS210 est un régulateur de température constante, avec moteur intégré et une sonde spéciale, conçu pour les vannes rotatives ESBE de la série VRG.
Le logiciel des régulateurs et les composants ont été spécialement conçus pour les applications d’eau potable. Grâce au relais intelligent, le CRS200 permet l’élimination des bactéries Legionella via le mode désinfection thermique (température alternative). Le régulateur peut être équipé d’une sonde d’ambiance pour commander et programmer (calendrier) l’élimination des bactéries Legionella via le mode désinfection thermique.
Gamme de produits
CRS210
| Réf. | Référence | Tension [V CA] | Plage de température [°C] | Couple [Nm] | Raccord A | Poids [kg] | Remplace |
| 12727100 | CRS211 | 230 | 5 ‒ 95 | 6 | R ½" | 0,5 | 12723100 |
Assistance au montage
Changer le sens d’ouverture – Régulateurs ESBE (CRx200)
Changer la température de consigne – Régulateurs ESBE (CRx200)
Changer la température maximale/minimale départ chaudière – Régulateurs ESBE (CRx200)
Utiliser votre sonde d'ambiance comme une télécommande - Régulateur ESBE CRS210
Activation externe de T2 – Régulateurs ESBE (CRx200)
Installer le module radio pour la communication sans fil – Régulateur ESBE CRS210
Exemples de montage

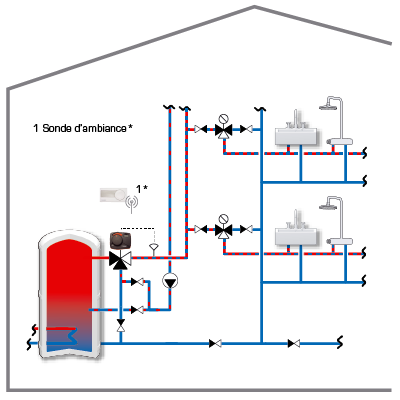

Cette application montre comment réguler la température de l’eau potable.
Le contrôleur de la série CRS210 régule la température de l’eau potable pour la maintenir constamment à la température de consigne souhaitée. Le contrôleur peut fonctionner dans des systèmes avec circulation d’eau potable.
Pour l’élimination des bactéries Legionella, une température alternative peut être activée sur le contrôleur CRS210 via un relais. Elle peut être également activée via la sonde d’ambiance CRB912 (accessoire), qui a une fonction d’horloge. L’horloge permet de planifier l’élimination des bactéries Legionella de façon régulière, par ex., tous les dimanches à 00h00 pendant 30 min avec T2 = 80 °C, mode normal T = 50 °C.
* Connexion avec câble ou sans fil, selon les besoins.

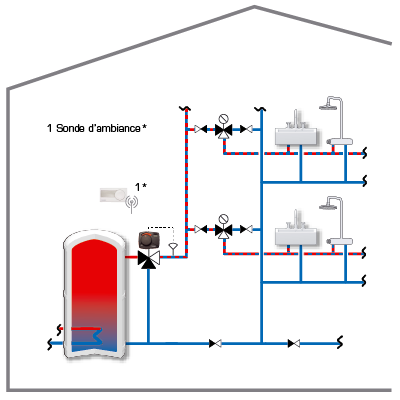

Cette application montre comment réguler la température de l’eau potable.
Le régulateur de la série CRS210 régule la température de l’eau potable pour la maintenir constamment à la température de consigne souhaitée. Le régulateur peut fonctionner dans des systèmes sans circulation d’eau potable.
Pour l’élimination des bactéries Legionella, une température alternative peut être activée sur le régulateur CRS210 via un relais. Elle peut être également activée via la sonde d’ambiance CRB912 (accessoire), qui a une fonction d’horloge. L’horloge permet de planifier l’élimination des bactéries Legionella de façon régulière, par ex., tous les dimanches à 00h00 pendant 30 min avec T2 = 80 °C, mode normal T = 50 °C.
* Connexion avec câble ou sans fil, selon les besoins.

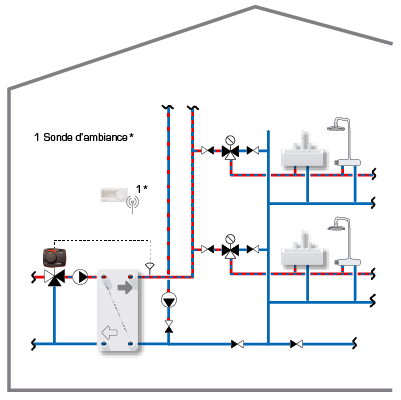

Cette application montre comment réguler la température de l’eau potable indirecte.
Le régulateur de la série CRS210 régule la température de l’eau potable en régulant la quantité d’eau de chauffage vers l’échangeur thermique à plaques. Le régulateur peut fonctionner dans des systèmes avec circulation d’eau potable.
Pour l’élimination des bactéries Legionella, une température alternative peut être activée sur le régulateur CRS210 via un relais. Elle peut être également activée via la sonde d’ambiance CRB912 (accessoire), qui a une fonction d’horloge. L’horloge permet de planifier l’élimination des bactéries Legionella de façon régulière, par ex., tous les dimanches à 00h00 pendant 30 min avec T2 = 80 °C, mode normal T = 50 °C.
* Connexion avec câble ou sans fil, selon les besoins.

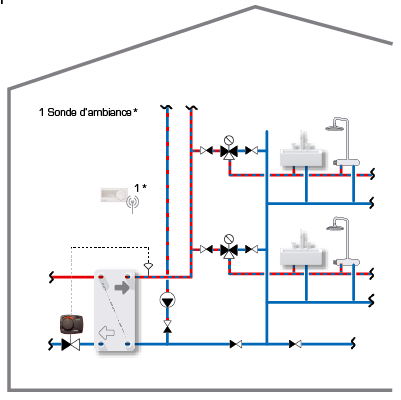

Cette application montre comment réguler la température de l’eau potable indirecte.
Le régulateur de la série CRS210 régule la température de l’eau potable en régulant la quantité d’eau de chauffage vers un échangeur thermique à plaques. Le régulateur peut fonctionner dans des systèmes sans circulation d’eau potable.
Pour l’élimination des bactéries Legionella, une température alternative peut être activée sur le régulateur CRS210 via un relais. Elle peut être également activée via la sonde d’ambiance CRB912 (accessoire), qui a une fonction d’horloge. L’horloge permet de planifier l’élimination des bactéries Legionella de façon régulière, par ex., tous les dimanches à 00h00 pendant 30 min avec T2 = 80 °C, mode normal T = 50 °C.
* Connexion avec câble ou sans fil, selon les besoins.
Documents
Caractéristiques techniques
Caractéristiques techniques
| Sondes : | Sonde de température type NTC |
| Indice de protection : | IP41 |
| Classe de protection : | II |
| Alimentation électrique : | 230 ± 10% V CA, 50 Hz |
| Consommation électrique : | 10 VA |
| Couple : | 6 Nm |
| Classe des contrôles de température ErP : | N/A |
| Contribution de l’efficacité énergétique : | N/A |
| Temps de course le plus rapide : | 30 s |
| Poids : | 0,7 kg |
| Pièces fournies : | • Régulateur avec moteur intégré |
| • Sonde de température départ chaudière à immersion | |
| • Adaptateur UE 230 V | |
| Température ambiante, maxi : | +55 °C |
| Température ambiante, mini : | -5 °C |
| Plage de températures, Sonde de température départ chaudière : | de +5 à +95 °C |
| Raccordement, kit de montage : | Filetage extérieur (R), EN 10226-1 |
| Matériau, Sonde de température départ chaudière : | Acier inoxydable |
| Matériau, Kit de montage de la sonde de température départ chaudière : | Laiton résistant à la dézincification, DZR* |
| * Adapté aux applications d'eau potable |
Conformité
EMC 2014/30/EU
RoHS3 2015/863/EU
Branchement
Accessoires et pièces détachées
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16000500 | ARA803 | ESBE ARA803 Kit adaptateur Vannes ESBE séries VRx, MG, G, F, BIV, H, HG. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Kit adaptateurVannes Meibes. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Kit adaptateur Vannes Watts. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Kit adaptateur Vannes Honeywell Centra Corona, séries V5433A, V5433G, V5442A, V5442G. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Kit adaptateur Vannes Lovato. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Kit adaptateur Vannes PAW. | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Kit adaptateur Vannes WITA Minimix, Maximix, H10, H9GG, H9MS | Séries ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. A commander séparément. | |
|
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16200700 | ARA801 | ESBE ARA801, kit contact auxiliaire ARA600. | |
|
|
 |
17052000 | CRS911 | ESBE CRS911 Sonde de débit | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Module de communication radio, sans fil | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
17055300 | CRB912 | ESBE CRB912 Unité d'ambiance, câble | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Unité d'ambiance, sans fil | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Câble de communication, 20 m | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Bouchon UK 230V-12V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 Bouchon EU 230V-12V | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | CRS210 |
|
| Instructions pour l'installation | CRS210 - Assemblage |
|
| Instructions pour l'installation | CRS210 |
|
| Certificat | Déclaration de conformité, CRS210 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, CRS210 (en) |
|
| Certificat | EAC Certificat, CRS210 |
|
| Image | CRS211, haute résolution |
|
| Image 2D | CRS210 |
|
| Plan 3D (fichier .stp) | CRS210 |
|
Documentation connexe
Applications
Applications
Contrôle indirect de la température de l’eau chaude potable avec un contrôleur PHW CRS211.
Contrôle indirect de la température de l'eau chaude sanitaire avec un contrôleur CRS211 PHW et une vanne thermostatique de limitation de débit VTF320
