Vanne thermostatique

VTA350, VTA550

  • Protection anti-brûlure et anti-légionellose.
  • Précision de régulation.
  • Convient aux ECS (boucles d'eau chaude sanitaire).
Les séries VTA350/VTA550 sont adaptées aux applications de boucles d'eau chaude sanitaire avec dispositif anti-brûlures* où d'autres appareils de contrôle de température ont été installés au niveau des robinets. Les vannes de ces séries sont également bien adaptées aux installations d'eau chaude sanitaire équipées de boucle ECS (boucle d'eau chaude sanitaire).
Gamme de produits

VTA351, Filetage intérieur

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg]
31104900 VTA351 35 - 60 1,6 Rp ¾" 70 42 52 46 0,48

VTA352/VTA552, Filetage extérieur

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg]
31660100 VTA552 20 - 43 3,2 G 1" 84 50 60 56 0,78
31660400 VTA552 20 - 43 3,5 G 1¼" 84 50 60 56 0,87
31105000 VTA352 35 - 60 1,5 G ¾" 70 42 52 46 0,45
31105100 VTA352 35 - 60 1,6 G 1" 70 42 52 46 0,48
31660200 VTA552 45 - 65 3,2 G 1" 84 50 60 56 0,78
31660500 VTA552 45 - 65 3,5 G 1¼" 84 50 60 56 0,87
31660300 VTA552 50 - 75 3,2 G 1" 84 50 60 56 0,78
31660600 VTA552 50 - 75 3,5 G 1¼" 84 50 60 56 0,87

VTA352, Filetage extérieur et clapets anti-retour intégrés

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] F [mm] Poids [kg] Note
31106100 VTA352 35 - 60 1,5 G 1" 70 42 52 46 74 0,48 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide

VTA353, Raccord à compression

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg]
31105200 VTA353 35 - 60 1,5 RAC 22 mm 70 42 52 46 0,57

VTA552, avec adaptateurs

Réf. Référence Plage de température [°C] Kvs Raccord F A [mm] B [mm] C [mm] D [mm] Poids [kg] Note
31660700 VTA552 20 - 43 3,0 R ¾" 154 85 60 56 1,14 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31661000 VTA552 20 - 43 3,4 R 1" 164 90 60 56 1,51 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31660800 VTA552 45 - 65 3,0 R ¾" 154 85 60 56 1,14 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31661100 VTA552 45 - 65 3,4 R 1" 164 90 60 56 1,51 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31660900 VTA552 50 - 75 3,0 R ¾" 154 85 60 56 1,14 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31661200 VTA552 50 - 75 3,4 R 1" 164 90 60 56 1,51 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
Assistance au montage

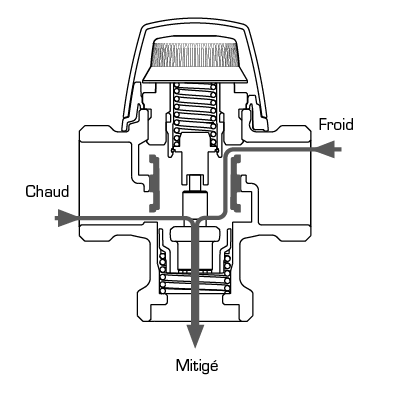

Utilisation

Utilisation
VTA350
VTA550

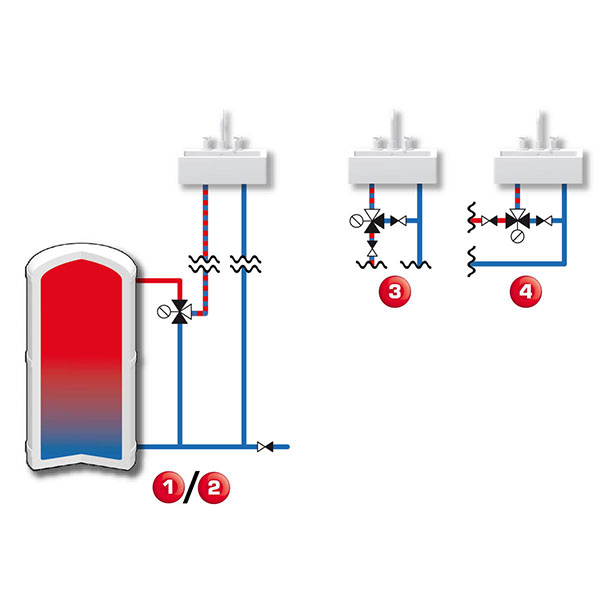

Exemples de montage

Exemples de montage
Caractéristiques techniques

Caractéristiques techniques

Classe de pression : PN 10
Pression de service : 1,0 MPa
Pression différentielle maxi, Mélange: 0,3 MPa
Stabilité de température: VTA350: ±2 °C*;
VTA550: ±4 °C**;
* Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C. ** Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 9 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C.
Conformité :

PED 2014/68/EU, article 4.3

Température du fluide utilisé, maxi : +95 °C
Température du fluide utilisé, temporairement maxi VTA550 : +100 °C
Connexions, Filetage intérieur (Rp) : EN 10226-1
Connexions, Filetage extérieur (G) : ISO 228/1
Connexions, Filetage extérieur (R) : EN 10226-1
Connexions, Raccord à compression (RAC) : EN 1254-2
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide : Laiton résistant à la dézincification, DZR

Conformité

Conformité
Liste HCACL/4MS UBA
KTW/WRAS/ACS

Dimensionnement

Dimensionnement
Voir la fiche technique
Accessoires et pièces détachées

Pièces détachées

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
37000800 37000800 VTA936 ESBE VTA936 Kit de réparation VTA360, 35 - 60°C VTA350, VTA360 download download
37100400 37100400 VTA955 ESBE VTA955 Kit de réparation séries VTA550, 20 - 43°C VTA550 download download
37100500 37100500 VTA955 ESBE VTA955 Kit de réparation séries VTA550, 45 - 65°C VTA550 download download
37100600 37100600 VTA955 ESBE VTA955 Kit de réparation séries VTA550, 50 - 75°C VTA550 download download
98080480 98080480 VTA903 ESBE VTA903 Bouton de réglage, série VTA300 download download
98080420 98080420 VTA903 ESBE VTA903 Bouton supérieur, série VTA300 download download

Kit de raccordement KTD200, KTD300

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36552200 36552200 KTD212 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Kit de raccordement KCD300

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36552900 36552900 KCD313 Kit de raccordement avec raccords à compression RAC 22mm pour vannes taraudées mâles G 1". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
Télécharger nos documents

Télécharger nos documents

Applications

Applications

Contrôle indirect de la température de l’eau chaude potable avec un contrôleur PHW CRS130.

Système d'eau chaude sanitaire avec débit symétrique.

Contrôle indirect de la température de l'eau chaude sanitaire avec un contrôleur CRS130 PHW et une vanne thermostatique de limitation de débit VTF320
