Vanne thermostatique
VTA330
- Excellente précision de régulation.
- Protection anti-brûlure et anti-légionellose.
- Temps de réponse rapide.
- Opérationnelle dans différentes conditions de pression.
La série VTA330 est principalement conçue pour fournir une régulation très précise de la température de l'eau chaude sanitaire aux points d'utilisation, à la sortie des robinets ou des douches lorsqu'aucun autre dispositif de contrôle de température n'a été installé.
Gamme de produits
VTA332, Filetage extérieur
![Prod_VTA332_verA_issueA_lr.png](/storage/0C94FE163457BAF88B3495E86D17839747152027C2658EC273610DFD35D7E269/e21f4e7602304ac284525e1524975b3a/160-160-0-png.Png/media/777567bdd22043ceb349373618c9dcc6/Prod_VTA332_verA_issueA_lr.png)
![VTA520 front_A-01.png](/storage/F8CFE181AA56DF4199470D9DC9AEC754405A236BD639F2CCCD226C83F2ACEC3A/01e9422ee6a441e897dfd6e196c7f3b7/160-160-0-png.Png/media/76f233eb64ec433d85edfac9fde524f8/VTA520%20front_A-01.png)
![VTA520 side_A-01.png](/storage/44F13F61DC21D8875A8CD1700FC14C7CC31A1F240D569255D1CA96C27F82D450/66873330c8ae4ab4bc696624a3842327/160-160-0-png.Png/media/9ce510abc1b5473083c99fb48d74363d/VTA520%20side_A-01.png)
Réf. | Référence | Plage de température [°C] | Kvs | Raccord E | A [mm] | B [mm] | C [mm] | D [mm] | Poids [kg] |
31150200 | VTA332 | 32 - 49 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
31150700 | VTA332 | 35 - 60 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
31150900 | VTA332 | 35 - 60 | 1,3 | G 1" | 70 | 54 | 52 | 46 | 0,55 |
Assistance au montage

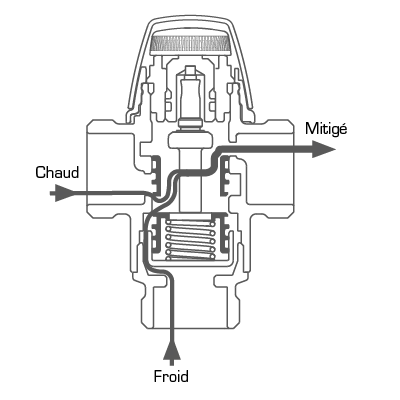

Utilisation
![Utilisation](/storage/6307680859D77C0B0704CE7F42C131BD8226EFC111825B4811C64A45F4B26608/39f82adf60c54cd2b02c5788cf0fcba0/png/media/0e89f6ef23db41e5972b1facc026f4e5/VTA330_FR_A-01.png)
Exemples de montage
![Exemples de montage](/storage/5B46F04C072026983CB39201485758335198ABBACB7212348B35BB876936F047/2de39a73feb34c02bbbd357f319edc48/png/media/8a726dbf81e144e4b24008009fff7249/VTA330_VTA530_1-01.png)
Documents
Nom | Télécharger |
Instructions pour l'installation VTA330 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 10 |
Pression de service : | 1,0 MPa |
Pression différentielle maxi, Mélange: | 0,3 MPa |
Température du fluide utilisé, maxi : | +95 °C |
Stabilité de température: | ±1 °C * Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C. |
Connexions : | Filetage extérieur (G), ISO 228/1 |
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide : | Laiton résistant à la dézincification, DZR |
Traitement de surface : | Plaqué nickel |
Conformité
SI 2016 n° 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ÜA R-15.2.4-22-17605 (AT)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dimensionnement
Accessoires et pièces détachées
Pièces détachées
Télécharger nos documents
Télécharger nos documents
Taper | Aperçu | Télécharger |
Fiche technique | VTA330 |
|
Instructions pour l'installation | VTA330 |
|
Certificat | Déclaration de conformité, VTA330, VTA530 (en) |
|
Certificat | Déclaration de conformité UKCA, VTA330, VTA530 (en) |
|
Certificat | Déclaration relative aux matériaux de construction BPD3, VTA330 (en) |
|
Certificat | ÜA R-15.2.4-22-17605 (AT), VTA330 |
|
Certificat | KIWA-21-DW-10120 (en), VTA330 |
|
Certificat | EAC Certificat (RU), VTA330 |
|
Certificat | Certificat de conformité UA, VTA330 |
|
Approbations | PZH-Certificat (PL), VTA330 |
|
Approbations | Certificat WRAS pour VTA330 (en) |
|
Image | VTA332, haute résolution |
|
Image 2D | VTA330 |
|
Plan 3D (fichier .stp) | VTA332 G ¾" |
|
Plan 3D (fichier .stp) | VTA333 RAC 22mm |
|
Applications
Applications
Eau chaude sanitaire avec régulation en ligne et au point d'utilisation.
Système d'eau chaude sanitaire avec débit symétrique.
