Válvula mezcladora termostática
VTA330
- Precisión de regulación excelente.
- Protección frente a quemaduras y frente a la legionela.
- Tiempo de reacción rápido.
- Buen rendimiento bajo diferentes condiciones de presión.
La serie VTA330 se ha diseñado principalmente para proporcionar una regulación altamente precisa de la temperatura en posiciones de punto de utilización para agua caliente sanitaria, en grifos o duchas en los que no se hayan instalado accesorios adicionales de control de la temperatura.
Gama de productos
VTA332, Rosca externa
| N.º ref. | Referencia | Rango de temperatura [ºC] | Kvs | Conexión E | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] |
| 31150200 | VTA332 | 32 - 49 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
| 31150700 | VTA332 | 35 - 60 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
| 31150900 | VTA332 | 35 - 60 | 1,3 | G 1" | 70 | 54 | 52 | 46 | 0,55 |
Soporte para la instalación

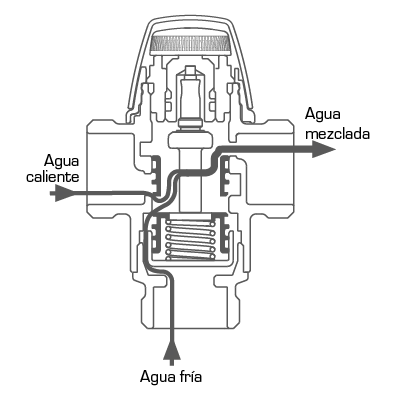

Funcionamiento
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación VTA330 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Presión diferencial máx., Mezcladora: | 0,3 MPa |
| Temperatura del medio, máx.: | +95 °C |
| Estabilidad de la temperatura: | ±1 °C * Válido a una presión de agua caliente/fría invariable, velocidad mínima del caudal 4 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10 °C |
| Conexiones: | Rosca externa (G), ISO 228/1 |
| Material, Alojamiento de la válvula y otras piezas metálicas en contacto con fluidos: | Latón resistente a la desgalvanización, DZR |
| Tratamiento de la superficie: | Niquelado |
Conformidad
SI 2016 n.º 1105 (UK)
4MS/KTW-BWGL
ÜA R-15.2.4-22-17605 (AT)
Dimensionamento
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Manual de instrucciones | |
 |
37000200 | VTA933 | ESBE VTA933 Kit de intercambio VTA330, 32-49 ºC | VTA330 | |
|
37000100 | VTA933 | ESBE VTA933 Kit de intercambio VTA330, 35-60 ºC | VTA330 | |
 |
37100800 | VTA953 | ESBE VTA953 Kit de intercambio serie VTA530, 35-50 ºC | VTA530 | |
|
37100700 | VTA953 | ESBE VTA953 Kit de intercambio serie VTA530, 45-65 ºC | VTA530 | |
 |
98080480 | VTA903 | ESBE VTA903 Botón de ajuste, serie VTA300 | |
|
 |
98080420 | VTA903 | ESBE VTA903 Botón superior, serie VTA300 | |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | VTA330 |
|
| Instrucciones de instalación | VTA330 |
|
| Certificado | Declaración de conformidad, VTA330, VTA530 (en) |
|
| Certificado | Declaración de conformidad UKCA, VTA330, VTA530 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, VTA330 (en) |
|
| Certificado | ÜA R-15.2.4-22-17605 (AT), VTA330 |
|
| Certificado | KIWA-21-DW-10120 (en), VTA330 |
|
| Certificado | EAC Certificado (RU), VTA330 |
|
| Certificado | UKRSEPRO Certificado (UA), VTA330 |
|
| Aprobación | PZH-Certificado (PL), VTA330 |
|
| Aprobación | Certificado WRAS para VTA330 (en) |
|
| Imagen | VTA332, de alta resolución |
|
| 2D Imagen | VTA330 |
|
| Dibujo 3D (archivo stp) | VTA332 G ¾" |
|
| Dibujo 3D (archivo stp) | VTA333 CPF 22mm |
|
Materiales relacionados
Productos relacionados
 |
VTS520 | La serie VTS520 es para la distribución de agua caliente sanitaria conectada a sistemas de calefacción solar. | Hoja de datos | Instrucciones de instalación | |
 |
VTF320 | Válvulas de limitación de caudal para sistemas de agua caliente potable con circulación | Hoja de datos | Instrucciones de instalación | |
 |
VTA360 | La serie VTA360 es para la distribución de agua caliente sanitaria y aplicaciones de punto de utilización con protección frente a quemaduras. | Hoja de datos | Instrucciones de instalación | |
 |
VTS550 | La serie VTS550 es para la distribución de agua caliente sanitaria conectada a sistemas de calefacción solar. | Hoja de datos | Instrucciones de instalación | |
 |
VTR300, VTR500 | Las serise VTR300 y VTR500 están indicadas para instalaciones de circulación de agua caliente. El equipo de circulación ofrece agua caliente disponible al instante, protección frente a quemaduras y comodidad de una forma compacta y eficiente. Utilizando únicamente componentes termostáticos (no eléctricos), la unidad es completamente independiente y su instalación es de lo más sencilla, ya que incluye las conexiones y válvulas de retención. | Hoja de datos | Instrucciones de instalación | |
 |
VMB400, VMB500 | La serie VMB400, VMB500 son combinaciones de válvulas compactas para el almacenamiento de agua caliente. | Hoja de datos | Instrucciones de instalación | |
 |
VTA310 | La serie VTA310 se ha diseñado para el control de la temperatura en instalaciones de agua caliente sanitaria. | Hoja de datos | Instrucciones de instalación | |
 |
VMD300 | La serie VMD300 con temperatura programada ajustable es para agua caliente sanitaria de doble fuente. | Hoja de datos | Instrucciones de instalación | |
 |
VTA350, VTA550 | La serie VTA350/VTA550 es para la distribución de agua caliente sanitaria y aplicaciones en línea de atemperamento con protección frente a quemaduras. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación |
 |
VMC300 | La serie VMC300 es para agua caliente sanitaria de doble fuente. | Hoja de datos | Instrucciones de instalación | |
 |
VTA320, VTA520 | La serie VTA320/VTA520 es para la distribución de agua caliente sanitaria y aplicaciones en línea de atemperamento con protección frente a quemaduras. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación |
 |
VSB100 | Las válvulas de seguridad ESBE serie VSB100 se utilizan para proteger los sistemas de agua caliente sanitaria frente al exceso de presión. | Hoja de datos | Instrucciones de instalación |
Aplicaciones
Aplicaciones
Agua caliente sanitaria con regulación en la línea y en el punto de utilización.
Sistema de agua caliente sanitaria con caudal simétrico.
