Vanne thermostatique

VTA320, VTA520

  • Protection anti-brûlure et anti-légionellose.
  • Précision de régulation.
  • Convient aux ECS (boucles d'eau chaude sanitaire).
Les séries VTA320/VTA520 sont adaptées à la distribution de l'eau chaude sanitaire avec dispositif anti-brûlures où d'autres appareils de contrôle de température ont été installés au niveau des robinets. Les vannes de ces séries sont également bien adaptées aux installations d'eau chaude sanitaire équipées de boucle ECS (boucle d'eau chaude sanitaire).
Gamme de produits

VTA321, Filetage intérieur

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg] Note
31100300 VTA321 20 - 43 1,5 Rp ½" 70 42 52 46 0,45 Remplace la Réf. 472L.
31100700 VTA321 20 - 43 1,6 Rp ¾" 70 42 52 46 0,48 Remplace la Réf. 474L.
31100400 VTA321 35 - 60 1,5 Rp ½" 70 42 52 46 0,45 Remplace les Réf. 406
31100800 VTA321 35 - 60 1,6 Rp ¾" 70 42 52 46 0,48 Remplace les Réf. 407

VTA322/VTA522, Filetage extérieur

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg] Note
31102800 VTA322 20 - 43 1,2 G ½" 70 42 52 46 0,41 Remplace la Réf. 410L.
31100500 VTA322 20 - 43 1,5 G ¾" 70 42 52 46 0,45 Remplace la Réf. 471L.
31100900 VTA322 20 - 43 1,6 G 1" 70 42 52 46 0,48 Remplace la Réf. 475L.
31620100 VTA522 20 - 43 3,2 G 1" 84 62 60 56 0,86 Remplace la Réf. 31301600.
31620400 VTA522 20 - 43 3,5 G 1¼" 84 62 60 56 0,95
31103200 VTA322 30 - 70 1,6 G 1" 70 42 52 46 0,53
31102900 VTA322 35 - 60 1,2 G ½" 70 42 52 46 0,41
31100600 VTA322 35 - 60 1,5 G ¾" 70 42 52 46 0,45 Remplace les Réf. 471
31101000 VTA322 35 - 60 1,6 G 1" 70 42 52 46 0,48 Remplace les Réf. 475
31104700 VTA322 45 - 65 1,6 G 1" 70 42 52 46 0,55
31620200 VTA522 45 - 65 3,2 G 1" 84 62 60 56 0,86 Remplace la Réf. 31301200.
31620500 VTA522 45 - 65 3,5 G 1¼" 84 62 60 56 0,95
31620300 VTA522 50 - 75 3,2 G 1" 84 62 60 56 0,86
31620600 VTA522 50 - 75 3,5 G 1¼" 84 62 60 56 0,95

VTA323, Raccord à compression

Réf. Référence Plage de température [°C] Kvs Raccord E A [mm] B [mm] C [mm] D [mm] Poids [kg] Note
31102600 VTA323 20 - 43 1,2 RAC 15 mm 86 50 52 46 0,49 Un clapet anti-retour est inclus pour l'eau froide. Remplace la Réf. 401L.
31100100 VTA323 20 - 43 1,5 RAC 22 mm 86 50 52 46 0,57 Un clapet anti-retour est inclus pour l'eau froide. Remplace les Réf. 470L
31102700 VTA323 35 - 60 1,2 RAC 15 mm 86 50 52 46 0,49 Un clapet anti-retour est inclus pour l'eau froide.
31103900 VTA323 35 - 60 1,5 RAC 18 mm 86 50 52 46 0,66
31100200 VTA323 35 - 60 1,5 RAC 22 mm 86 50 52 46 0,57 Un clapet anti-retour est inclus pour l'eau froide. Remplace la Réf. 470.

VTA522/VTA523, avec adaptateurs

Réf. Référence Plage de température [°C] Kvs Raccord F A [mm] B [mm] C [mm] D [mm] Poids [kg] Note
31620700 VTA522 20 - 43 3,0 R ¾" 154 97 60 56 1,22 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621000 VTA522 20 - 43 3,4 R 1" 164 102 60 56 1,59 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621600 VTA523 20 - 43 3,4 RAC 28 mm 204 122 60 56 1,90 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide. Remplace les Réf. 31300700, 476L.
31620800 VTA522 45 - 65 3,0 R ¾" 164 102 60 56 1,22 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621400 VTA523 45 - 65 3,0 RAC 22 mm 180 110 60 56 1,42 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621100 VTA522 45 - 65 3,4 R 1" 164 102 60 56 1,59 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621700 VTA523 45 - 65 3,4 RAC 28 mm 204 122 60 56 1,90 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide. Remplace les Réf. 31300100, 476 , 416.
31620900 VTA522 50 - 75 3,0 R ¾" 154 97 60 56 1,22 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
31621200 VTA522 50 - 75 3,4 R 1" 164 102 60 56 1,59 Deux clapets anti-retour sont inclus à la fois pour l'eau chaude et l'eau froide.
Assistance au montage

Utilisation

Utilisation
VTA320
VTA520

Exemples de montage

Exemples de montage
VTA520/VTA320
VTA520
Caractéristiques techniques

Caractéristiques techniques

Classe de pression : PN 10
Pression de service : 1,0 MPa
Pression différentielle maxi, Mélange: 0,3 MPa
Stabilité de température: VTA320: ±2 °C*;
VTA520: ±4 °C**;
* Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C. ** Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 9 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C.
Conformité :

PED 2015/68/EU, article 4.3

Température du fluide utilisé, maxi : +95 °C
Température du fluide utilisé, temporairement maxi VTA520 : +100 °C
Connexions, Filetage intérieur (Rp) : EN 10226-1
Connexions, Filetage extérieur (G) : ISO 228/1
Connexions, Filetage extérieur (G) : EN 10226-1
Connexions, Raccord à compression (RAC) : EN 1254-2
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide : Laiton résistant à la dézincification, DZR

Conformité

Conformité
Liste HCACL/4MS UBA
KTW/WRAS/ACS

Dimensionnement

Dimensionnement
Voir la fiche technique
Accessoires et pièces détachées

Pièces détachées

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
37000500 37000500 VTA932 ESBE VTA932 Kit de réparation VTA320, 20 - 43°C VTA320 download download
37000400 37000400 VTA932 ESBE VTA932 Kit de réparation VTA320, 35 - 60°C VTA320, VTR320 download download
37001300 37001300 VTA932 ESBE VTA932 Kit de réparation VTA320, 30 - 70°C VTA320 download download
37100100 37100100 VTA952 ESBE VTA952 Kit de réparation séries VTA520, 20 - 43°C VTA520 download download
37100200 37100200 VTA952 ESBE VTA952 Kit de réparation séries VTA520, 45 - 65°C VTA520, VTR520 download download
37100300 37100300 VTA952 ESBE VTA952 Kit de réparation séries VTA520, 50 - 75°C VTA520, VTR520 download download
98080480 98080480 VTA903 ESBE VTA903 Bouton de réglage, série VTA300 download download
98080420 98080420 VTA903 ESBE VTA903 Bouton supérieur, série VTA300 download download

Kit de raccordement KTD200, KTD300

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36552200 36552200 KTD212 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Kit de raccordement KCD300

Réf. Référence Désignation Note Fiche technique Notice d'utilisation
36552900 36552900 KCD313 Kit de raccordement avec raccords à compression RAC 22mm pour vannes taraudées mâles G 1". Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
Télécharger nos documents

Télécharger nos documents

Taper Aperçu Télécharger
Fiche technique VTA320, VTA520 download
Instructions pour l'installation VTA320 download
Instructions pour l'installation VTA520 download
Certificat Déclaration de conformité VTA320, VTA520 (en) download
Certificat Déclaration relative aux matériaux de construction BPD3, VTA320 (en) download
Certificat Déclaration relative aux matériaux de construction BPD3, VTA520 (en) download
Certificat KIWA-21-DW-10120, VTA320 download
Certificat KIWA-21-DW-10122, VTA520 download
Certificat EAC Certificat (RU) download
Approbations PZH-Certificat (PL) download
Image VTA321, haute résolution download
Image VTA322, haute résolution download
Image VTA323, haute résolution download
Image VTA522, haute résolution download
Image VTA522 avec adaptateurs, haute résolution download
Image VTA523 avec adaptateurs, haute résolution download
Image 2D VTA520 download
Image 2D VTA522, VTA523 avec adaptateurs download
Plan 3D (fichier .stp) VTA321 Rp ½" download
Plan 3D (fichier .stp) VTA321 Rp ¾" download
Plan 3D (fichier .stp) VTA322 G ¾" download
Plan 3D (fichier .stp) VTA322 G 1" download
Plan 3D (fichier .stp) VTA323 RAC 22mm download
Plan 3D (fichier .stp) VTA522 G 1" download
Plan 3D (fichier .stp) VTA522 G 1¼" download
Plan 3D (fichier .stp) VTA522 R ¾" download
Plan 3D (fichier .stp) VTA522 R 1" download
Plan 3D (fichier .stp) VTA523 RAC 22mm download
Applications

Applications

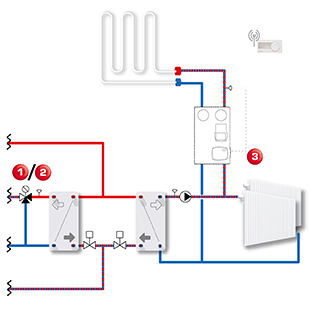

Commande d'eau chaude sanitaire et commande thermostatique de chauffage par le sol pour systèmes avec chauffage urbain.

Pompe à chaleur avec circuit de chauffage et ballon d'eau chaude sanitaire.

Eau chaude sanitaire avec régulation en ligne et au point d'utilisation.

Système solaire avec une utilisation maximale de la stratification dans le ballon de stockage.

Application de combustibles solides complète avec eau chaude sanitaire et système solaire.

Commande d'eau chaude sanitaire en sous-stations pour chauffage urbain.

Commande d'eau chaude sanitaire et régulation de chauffage par le sol pour systèmes avec chauffage urbain.

Groupe hydraulique avec vanne de mélange associée à un contrôleur destiné aux systèmes de chauffage urbain.

Pompe à chaleur à débit élevé.

Groupe hydraulique avec vanne de mélange associé à un contrôleur destiné aux systèmes de chauffage urbain.

Système d'eau chaude sanitaire avec débit asymétrique.

Système solaire avec réserve supplémentaire pour circuit d'eau chaude sanitaire.
