Mischautomat

VTA320, VTA520

  • Verbrühungs- und Legionellenschutz.
  • Regulierungspräzision.
  • Geeignet für HWC (Warmwasserzirkulation).
  • Jetzt auch in bleifreien Ausführungen erhältlich

Serie VTA320/VTA520 für Brauchwarmwassersysteme, in denen eine integrierte Temperierung mit verbrühungssicherer* Funktion erforderlich ist und bei denen auch andere Regelarmaturen für die Temperatur an den Wasserhähnen eingebaut sind. Diese Ventilmodellreihen eignen sich auch für Brauchwarmwassersysteme mit Warmwasserzirkulation.

Produktpalette

VTA321 Bleifrei, Innengewinde

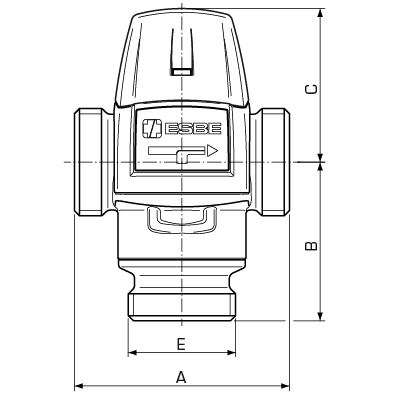

VTA520 front_A-01.png

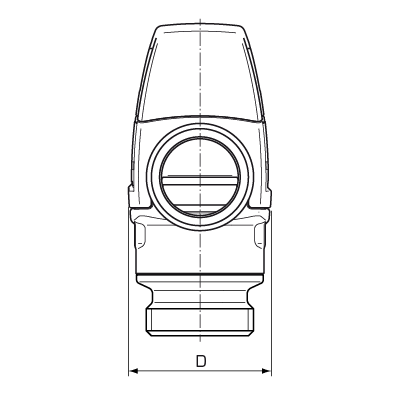

VTA520 side_A-01.png
Art. Nr. Bezeichnung Temp. bereich [⁰C] Kvs Anschluss E A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
32100800 VTA321 LF 35 - 60 1,6 Rp ¾" 70 42 46 46 0,48 bleifreies Messing

VTA321, Innengewinde

VTA520 front_A-01.png
VTA520 side_A-01.png
Art. Nr. Bezeichnung Temperaturbereich [°C] Kvs Anschluss E A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
31100300 VTA321 20 - 43 1,5 Rp ½" 70 42 52 46 0,45 Ersetzt 472L.
31100700 VTA321 20 - 43 1,6 Rp ¾" 70 42 52 46 0,48 Ersetzt 474L.
31100400 VTA321 35 - 60 1,5 Rp ½" 70 42 52 46 0,45 Ersetzt 406
31100800 VTA321 35 - 60 1,6 Rp ¾" 70 42 52 46 0,48 Ersetzt 407

VTA322 Bleifrei, Aussengewinde

VTA520 front_A-01.png
VTA520 side_A-01.png
Art. Nr. Bezeichnung Temp. bereich [⁰C] Kvs Anschluss E A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
32100600 VTA322 LF 35 - 60 1,5 G ¾" 70 42 52 46 0,45 bleifreies Messing
32101000 VTA322 LF 35 - 60 1,6 G 1“ 70 42 52 46 0,48 bleifreies Messing

VTA322/VTA522, Außengewinde

VTA520 front_A-01.png
VTA520 side_A-01.png
Art. Nr. Bezeichnung Temperaturbereich [°C] Kvs Anschluss E A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
31102800 VTA322 20 - 43 1,2 G ½" 70 42 52 46 0,41 Ersetzt 410L.
31100500 VTA322 20 - 43 1,5 G ¾" 70 42 52 46 0,45 Ersetzt 471L.
31100900 VTA322 20 - 43 1,6 G 1" 70 42 52 46 0,48 Ersetzt 475L.
31620100 VTA522 20 - 43 3,2 G 1" 84 62 60 56 0,86 Ersetzt 31301600.
31620400 VTA522 20 - 43 3,5 G 1¼" 84 62 60 56 0,95
31103200 VTA322 30 - 70 1,6 G 1" 70 42 52 46 0,53
31102900 VTA322 35 - 60 1,2 G ½" 70 42 52 46 0,41
31100600 VTA322 35 - 60 1,5 G ¾" 70 42 52 46 0,45 Ersetzt 471
31101000 VTA322 35 - 60 1,6 G 1" 70 42 52 46 0,48 Ersetzt 475
31104700 VTA322 45 - 65 1,6 G 1" 70 42 52 46 0,55
31620200 VTA522 45 - 65 3,2 G 1" 84 62 60 56 0,86 Ersetzt 31301200.
31620500 VTA522 45 - 65 3,5 G 1¼" 84 62 60 56 0,95
31620300 VTA522 50 - 75 3,2 G 1" 84 62 60 56 0,86
31620600 VTA522 50 - 75 3,5 G 1¼" 84 62 60 56 0,95

VTA323, Klemmverschraubung

VTA520 front_A-01.png
VTA520 side_A-01.png
Art. Nr. Bezeichnung Temperaturbereich [°C] Kvs Anschluss E A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
31102600 VTA323 20 - 43 1,2 KLF 15 mm 86 50 52 46 0,49 Ein Rückschlagventil für das Kaltwasser ist eingeschlossen. Ersetzt 401L.
31100100 VTA323 20 - 43 1,5 KLF 22 mm 86 50 52 46 0,57 Ein Rückschlagventil für das Kaltwasser ist eingeschlossen. Ersetzt 470L
31102700 VTA323 35 - 60 1,2 KLF 15 mm 86 50 52 46 0,49 Ein Rückschlagventil für das Kaltwasser ist eingeschlossen.
31103900 VTA323 35 - 60 1,5 KLF 18 mm 86 50 52 46 0,66
31100200 VTA323 35 - 60 1,5 KLF 22 mm 86 50 52 46 0,57 Ein Rückschlagventil für das Kaltwasser ist eingeschlossen. Ersetzt 470.

VTA522/VTA523, mit Verschraubungsset

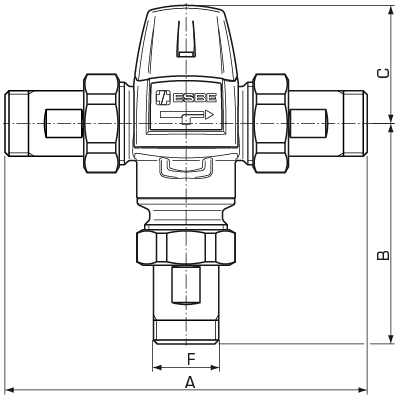

VTA520 koppel front_A-01.png

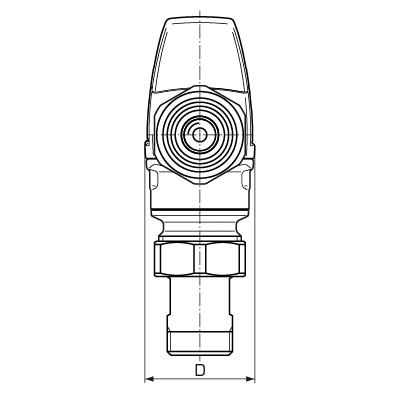

VTA520 koppel side_A-01.png
Art. Nr. Bezeichnung Temperaturbereich [°C] Kvs Anschluss F A [mm] B [mm] C [mm] D [mm] Gewicht [kg] Hinweis
31620700 VTA522 20 - 43 3,0 R ¾" 154 97 60 56 1,22 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
31621000 VTA522 20 - 43 3,4 R 1" 164 102 60 56 1,59 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
31621600 VTA523 20 - 43 3,4 KLF 28 mm 204 122 60 56 1,59 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten. Ersetzt 3130 07 00 476L.
31620800 VTA522 45 - 65 3,0 R ¾" 154 97 60 56 1,22 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
31621100 VTA522 45 - 65 3,4 R 1" 164 102 60 56 1,59 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
31621700 VTA523 45 - 65 3,4 KLF 28 mm 204 122 60 56 1,90 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten. Ersetzt 31300100, 476, 416.
31620900 VTA522 50 - 75 3,0 R ¾" 154 97 60 56 1,22 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
31621200 VTA522 50 - 75 3,4 R 1" 164 102 60 56 1,59 Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.
Einbauhilfe

Anwendung

Anwendung
VTA320
VTA520

Einbaubeispiele

Einbaubeispiele
VTA520/VTA320
VTA520

Dokumente

Technische Daten

Technische Daten

Druckstufe: PN 10
Betriebsdruck: 1,0 MPa
Max. Differenzdruck, Mischen: 0,3 MPa
Temperaturstabilität: VTA320: ±2 °C*;
VTA520: ±4 °C**;
* Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurch­flussrate 4 l/min. Mindesttemperaturunterschied zwischen Warmwasser­eingang und Mischwasserausgang 10°C. ** Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurch­flussrate 9 l/min. Mindesttemperaturunterschied zwischen Warmwasser­eingang und Mischwasserausgang 10°C.
Mediumtemperatur, max.: +95 °C
Mediumtemperatur VTA520, max. vorübergehend: +100 °C
Anschlüsse, Innengewinde (Rp): EN 10226-1
Anschlüsse, Außengewinde (G): ISO 228/1
Anschlüsse, Außengewinde (R): EN 10226-1
Anschlüsse, Klemmfitting (KLF): EN 1254-2
Material, Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: Entzinkungsbeständiges Messing DZR oder bleifreies Messing (Ausführungen mit der Zusatzbezeichnung LF)

Konformität

PED 2014/68/EU, Artikel 4.3 /
SI 2016 No. 1105 (UK)
4MS/UBA
4MS/KTW-BWGL
Siehe Zertifikat
ÜA R-15.2.4-22-17605 (AT)

Dimensionierung

Dimensionierungsanleitung – Siehe Datenblatt
Zubehör- und ersatzteile

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Datenblatt Bedienungsanleitung
37000500 37000500 VTA932 ESBE VTA932 Austauschset VTA320, 20 - 43°C VTA320 download download
37000400 37000400 VTA932 ESBE VTA932 Austauschset VTA320, 35 - 60°C VTA320, VTR320 download download
37001300 37001300 VTA932 ESBE VTA932 Austauschset VTA320, 30 - 70°C VTA320 download download
37100100 37100100 VTA952 ESBE VTA952 Austauschset, Serie VTA520, 20 - 43°C VTA520 download download
37100200 37100200 VTA952 ESBE VTA952 Austauschset, Serie VTA520, 45 - 65°C VTA520, VTR520 download download
37100300 37100300 VTA952 ESBE VTA952 Austauschset, Serie VTA520, 50 - 75°C VTA520, VTR520 download download
37002000 37002000 VTA932 LF ESBE VTA932 LF Austauschset VTA320, 35 - 60°C VTA320 LF download download
98080480 98080480 VTA903 ESBE VTA903 Einstellknopf, Serie VTA300 download download
98080420 98080420 VTA903 ESBE VTA903 Knauf, Serie VTA300 download download

Verschraubungssatz KTD200, KTD300

Art. Nr. Referenz Bezeichnung Hinweis Datenblatt Bedienungsanleitung
36552200 36552200 KTD212 Verschraubungssatz mit Außengewinde R ¾" für die Verwendung mit Mischautomaten mit Außengewinde G 1". Ein Rückschlagventil enthalten. Geeignet für die Serien VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Verschraubungssatz mit Außengewinde R ¾" für die Verwendung mit Mischautomaten mit Außengewinde G 1". Zwei Rückschlagventile enthalten. Geeignet für die Serien VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Verschraubungssatz mit Außengewinde R 1" für die Verwendung mit Mischautomaten mit Außengewinde G 1¼". Ein Rückschlagventil enthalten. Geeignet für die Serien VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Verschraubungssatz mit Außengewinde R 1" für die Verwendung mit Mischautomaten mit Außengewinde G 1¼". Zwei Rückschlagventile enthalten. Geeignet für die Serien VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Verschraubungssatz KCD300

Art. Nr. Referenz Bezeichnung Hinweis Datenblatt Bedienungsanleitung
36552900 36552900 KCD313 Verschraubungssatz mit Klemmringverschraubungen KLF 22mm für die Verwendung mit Mischautomaten mit Außengewinde G1". Zwei Rückschlagventile enthalten. Geeignet für die Serien VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
Download-Bereich

Download-Bereich

Art Vorschau Herunterladen
Datenblatt VTA320, VTA520 download
Montageanweisung VTA320 download
Montageanweisung VTA520 download
Zertifikate Konformitätserklärung, VTA320, VTA520 (en) download
Zertifikate Konformitätserklärung UKCA, VTA320, VTA520 (en) download
Zertifikate Gebäudeprodukterklärung BPD3, VTA320LF (en) download
Zertifikate Gebäudeprodukterklärung BPD3, VTA320 (en) download
Zertifikate Gebäudeprodukterklärung BPD3, VTA520 (en) download
Zertifikate ÜA R-15.2.4-22-17605 (AT), VTA320/VTA520 download
Zertifikate KIWA-21-DW-10120, VTA320 download
Zertifikate KIWA-21-DW-10122, VTA520 download
Zertifikate EAC Zertifikat (RU), VTA320/VTA520 download
Zertifikat Konformitätszertifikat UA, VTA320/VTA520 download
Zertifikat PZH-Zertifikat(PL), VTA320/VTA520 download
Bild VTA321, hochauflösend download
Bild VTA322, hochauflösend download
Bild VTA323, hochauflösend download
Bild VTA522, hochauflösend download
Bild VTA522 mit Verschraubungen, hochauflösend download
Bild VTA523 mit Verschraubungen, hochauflösend download
2D Bild VTA520 download
2D Bild VTA522, VTA523 mit Verschraubungen download
3D-Zeichnung (stp-Datei) VTA321 Rp ½" download
3D-Zeichnung (stp-Datei) VTA321 Rp ¾" download
3D-Zeichnung (stp-Datei) VTA322 G ¾" download
3D-Zeichnung (stp-Datei) VTA322 G 1" download
3D-Zeichnung (stp-Datei) VTA323 KLF 22mm download
3D-Zeichnung (stp-Datei) VTA522 G 1" download
3D-Zeichnung (stp-Datei) VTA522 G 1¼" download
3D-Zeichnung (stp-Datei) VTA522 R ¾" download
3D-Zeichnung (stp-Datei) VTA522 R 1" download
3D-Zeichnung (stp-Datei) VTA523 KLF 22mm download
Anwendung

Anwendung

Brauchwarmwassersteuerung und thermostatgesteuerte Fußbodenheizung in Systemen mit Fernheizung.

Wärmepumpe mit Heizkreis und Brauchwarmwassertank.

Brauchwarmwassersystem mit Regelung, optional in der Leitung oder an der Abnahmestelle.

Solarsystem mit maximaler Schichtenausnutzung im Speichertank.

Komplettanwendung für feste Brennstoffe mit Brauchwarmwasser- und Solarsystem.

Brauchwarmwassersteuerung in Nebenanlagen für Fernheizung.

Brauchwarmwassersteuerung und Regulierung der Fußbodenheizung in Systemen mit Fernheizung.

Pumpengruppe mit Mischventil und Regelung für Fernwärmenetze.

Wärmepumpe mit hohen Durchflussanforderungen.

Pumpengruppe mit Mischventil und Regelung für Fernwärmenetze.

Brauchwarmwassersystem mit asymmetrischem Flussbild.

Solarsystem mit zusächlicher Reserve für Brauchwarmwassersystem.
