Zonenventil
VZC, VZD
- Schneller Wechsel.
- Klemmschutzprogramm alle 7 Tage.
- 0 Prozent Leckage.
Serie VZC und VZD sind eine Reihe kompakter Zonenventile aus Messing, zur Verwendung in Wärmepumpen, Fußbodenheizungssystemen oder Heizungs-, Lüftungs- und Klimaanlagen. Die wichtigste Eigenschaft dieser Modellreihen ist die Fähigkeit, die Flussrichtung zwischen zwei Kreisen schnell zu ändern, d.h. ein energieeffizienter Betrieb. Die Stellmotoren der Modellreihe VZC haben einen Molex-Anschluss für schnelle Verbindung mit der Steuerung. Die Stellmotoren der Modellreihe VZD werden mit vormontiertem Kabel geliefert, ihr Gehäuse hat eine Schutzklasse von IP40.
Produktpalette

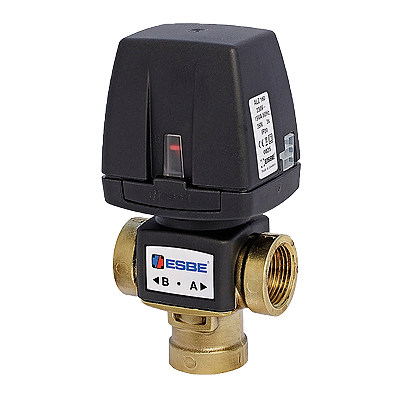

VZD161, Innengewinde
![Prod_VZA_xx1_cable_verA_issueA_lr.png](/storage/EBFF80D2DE64C05759043CF1F929F68890D731F69298C6FE9881066F6C66F215/0b341f3e4f8c402897698e009bf5eb13/160-160-0-png.Png/media/25e9b413b55041628e956499498f3a4e/Prod_VZA_xx1_cable_verA_issueA_lr.png)
![VZA162 side_A-01.png](/storage/9453A7627013CB99409A5ADE8A5B1280C1F6275C1D137EB0A0B11F1CECA047A2/39be7cf8fb93441e9a64c2d43ff76426/160-160-0-png.Png/media/93e6ef01c9134312bcac91a7ef9289fa/VZA162%20side_A-01.png)
![VZA162 front_A-01.png](/storage/E42B83BC430D1C71F5AC23E42243583735CAD13F29D4770E86D9D0874C311B24/f92580918e484c47b114dc90baec8d2f/160-160-0-png.Png/media/fbf747c95f3d47c7afff435ea0fafbfc/VZA162%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZB_xx1_cable_verA_issueA_lr.png](/storage/99B624431E5676EB138B734F4BAF19F034A64BE5BD03D00F08B163198CACC8D4/af685022a45e422798d01653a05f1075/160-160-0-png.Png/media/35fb725f3aa342c8b832a076d78a5133/Prod_VZB_xx1_cable_verA_issueA_lr.png)
![VZB162 side_A-01.png](/storage/8578971B503FDB94945BAA05B52783AD6667F3CD8894F19E76DF1C33412646AF/70f6eb52f99e463a842339b9e085fa2e/160-160-0-png.Png/media/2cb9f52b87204b7d9ec45ce2a41d6b99/VZB162%20side_A-01.png)
![VZB162 front_A-01.png](/storage/363DA5C3B668546698E23485B9D5C058C6BBFC96C64BEAF5A90C95AEB8244325/79532735324840a6abaede92ff765aaf/160-160-0-png.Png/media/da8b080d64f149c191f465bab018f0f8/VZB162%20front_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Kabelart | Gewicht [kg] | Hinweis |
43080100 | VZD161 | 20 | 6,0 | Rp ¾" | 70 | 42 | 99 | 70 | 58 | festes Kabel | 0,5 | Ersetzt 43040100 |
VZC162/VZD162, Außengewinde
![Prod_VZA_xx2_cable0_verA_issueA_lr.png](/storage/37E121974E1D41B583D6D1A6EB3855655010A2B4A452999AD10DCF197C98CA86/3140aecc43ac434a82e752758b84e838/160-160-0-png.Png/media/88cd62b83dfd439cacd6fb49e971b806/Prod_VZA_xx2_cable0_verA_issueA_lr.png)
![VZA162 side_A-01.png](/storage/9453A7627013CB99409A5ADE8A5B1280C1F6275C1D137EB0A0B11F1CECA047A2/39be7cf8fb93441e9a64c2d43ff76426/160-160-0-png.Png/media/93e6ef01c9134312bcac91a7ef9289fa/VZA162%20side_A-01.png)
![VZA162 front_A-01.png](/storage/E42B83BC430D1C71F5AC23E42243583735CAD13F29D4770E86D9D0874C311B24/f92580918e484c47b114dc90baec8d2f/160-160-0-png.Png/media/fbf747c95f3d47c7afff435ea0fafbfc/VZA162%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZB_xx2 cable_verA_issueA_lr.png](/storage/D2671226DA1EFA2FC1BED03ABE891703F1509BDF9FDB116E39945855AAA1EFFD/0960a1a2de774c23ba18b32d47939e39/160-160-0-png.Png/media/dba0c02a5c654e0a9de8acffd8dfcaec/Prod_VZB_xx2%20cable_verA_issueA_lr.png)
![VZB162 side_A-01.png](/storage/8578971B503FDB94945BAA05B52783AD6667F3CD8894F19E76DF1C33412646AF/70f6eb52f99e463a842339b9e085fa2e/160-160-0-png.Png/media/2cb9f52b87204b7d9ec45ce2a41d6b99/VZB162%20side_A-01.png)
![VZB162 front_A-01.png](/storage/363DA5C3B668546698E23485B9D5C058C6BBFC96C64BEAF5A90C95AEB8244325/79532735324840a6abaede92ff765aaf/160-160-0-png.Png/media/da8b080d64f149c191f465bab018f0f8/VZB162%20front_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Kabelart | Gewicht [kg] | Hinweis |
43060600 | VZC162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | loses Kabel | 0,5 | Ersetzt 43020600 |
43080300 | VZD162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | festes Kabel | 0,5 | Ersetzt 43040300 |
43060700 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | ohne Kabel | 0,5 | Ersetzt 43020700 |
43060800 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | loses Kabel | 0,5 | Ersetzt 43020800 |
43080400 | VZD162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | festes Kabel | 0,5 | Ersetzt 43040400 |
VZC263/VZD263, Klemmverschraubung
![Prod_VZA_xx3_cable0_verA_issueA_lr.png](/storage/C9ED9561210541CE598CB670AD37960CAF65CCF1A03790FAFF728BA94EB4B2D1/54ea879767ae4a38bb411b6928effed0/160-160-0-png.Png/media/adc0a02d481c4cc1b483c1ba6fd7d44e/Prod_VZA_xx3_cable0_verA_issueA_lr.png)
![VZA263 side_A-01.png](/storage/D8C3B7C9D1E7C95B127DA68F1A848A4B119522F420BFF5EF94AC8C4A2B58BA85/c035600f75634a6aa777b83365a4fb11/160-160-0-png.Png/media/20cd4a80c5d24a7b83e978c852728468/VZA263%20side_A-01.png)
![VZA263 front_A-01.png](/storage/4F7CA3CB638133F61D29A73D39EE35E5C6760952E6FA73F8AEED4C880A79C218/1bb3003d898c45328cf4d226c73c1b50/160-160-0-png.Png/media/dfa81d469c2b4425a76635f77f5b0b2d/VZA263%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZBxx3_cable_verA_issueA_lr.png](/storage/C358304E5D01FCC92BBBF8B5EB90DFAB273820D1FA8F6CFAC97677FA17C3C6CD/43267053f85945a4a53570c2776ca536/160-160-0-png.Png/media/324d4871a69d4ebbbde5347a028f7b8b/Prod_VZBxx3_cable_verA_issueA_lr.png)
![VZB263 side_A-01.png](/storage/1C0D868588215696DFF0372023BE60C7C537B42C675D6F403CE9BD1293D59E02/19d83b6dc0fc4ea6af562d01c7227354/160-160-0-png.Png/media/36bac5c728664da79997d05c32f96141/VZB263%20side_A-01.png)
![VZB263 front_A-01.png](/storage/F012FC813B68774D46CD1E457C4A66D0A0CA194D07304DA3964010508DB3E0BA/f1475d6a024e4762855e893e445c6aaf/160-160-0-png.Png/media/faaad7950d6f428ab1a9b838529c319b/VZB263%20front_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Kabelart | Gewicht [kg] | Hinweis |
43061400 | VZC263 | 20 | 4,5 | KLF 22 mm | 111 | 49 | 99 | 70 | 58 | loses Kabel | 0,6 | Ersetzt 43021400 |
43080700 | VZD263 | 20 | 4,5 | KLF 22 mm | 111 | 49 | 99 | 70 | 58 | festes Kabel | 0,6 | Ersetzt 43040700 |
43061600 | VZC263 | 25 | 6,0 | KLF 28 mm | 114 | 56 | 99 | 70 | 58 | loses Kabel | 0,7 | Ersetzt 43021600 |
43080800 | VZD263 | 25 | 6,0 | KLF 28 mm | 114 | 56 | 99 | 70 | 58 | festes Kabel | 0,7 | Ersetzt 43040800 |
Technische Daten
Technische Daten
Druckstufe: | PN 6 |
Max. Differenzdruckabfall, Verteilen: | 80 kPa |
Max. Differenzdruckabfall, Mischen: | 50 kPa |
Leckrate in % vom Durchfluss: | 0 |
Spannungsversorgung: | 230 ± 10% V AC, 50 Hz |
Leistungsaufnahme: | 15 VA |
Leistungsaufnahme im Leerlauf: | 0,9 VA |
Steuersignal: | 2-Punkt SPST (einpolig mit einer Richtung) |
Schutzart: | VZC: IP20; VZD: IP40 |
Schutzklasse: | II |
Laufzeit: | 3 s |
Kabellänge: | 1,6 m |
Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
Medien, Wasser-Glykol-Mischungen; | max. 50 % |
Medien, Wasser-Ethanol-Mischungen: | max. 28 % |
Mediumtemperatur, max. fortlaufend: | +95 °C |
Mediumtemperatur, max. vorübergehend: | +110 °C |
Mediumtemperatur, min.: | +5 °C |
Umgebungstemperatur, max.: | +60 °C |
Umgebungstemperatur, min.: | 0 °C |
Anschlüsse, Innengewinde (Rp): | EN 10226-1 |
Anschlüsse, Außengewinde (G): | ISO 228/1 |
Anschlüsse, Klemmfitting (KLF): | EN 1254-2 |
Material, Ventilgehäuse: | Entzinkungsbeständiges Messing DZR |
Material, Stecker und Abdeckplatte: | PPS |
Material, Spindel: | Edelstahl, SS 2346 |
Material, O-Ringe: | EPDM |
Konformität
SI 2016 No. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 No. 1091
SI 2012 No. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Durchflussanschluss - Ventil
![Durchflussanschluss - Ventil](/storage/E9D5A3921E4ED0B6F0E405F2F1839A4C702A31378577448CF71B57D84C1511DF/95727c5a4a17472b9e347b0dfd8296b5/png/media/37ca2320d0f14b579b319228acc582a6/VZA%20VZB_DE_A-01.png)
Dimensionierung
Verdrahtung
Zubehör- und ersatzteile
Ersatzteile
Art. Nr. | Referenz | Bezeichnung | Hinweis | |
![]() |
47050400 | ALZ960 | ESBE ALZ960 Stellmotor 2-Punkt, 230V IP20 | |
![]() |
47000100 | VZA900 | ESBE VZA900 Einsatz | |
![]() |
47050200 | ALZ960 | ESBE ALZ960 Stellmotor 2-Punkt, 230V IP40 |
Zubehör
Art. Nr. | Referenz | Bezeichnung | Hinweis | |
![]() |
46050300 | ALZ801 | ESBE ALZ801 Flexibles Kabel IP20, dreiadrig | Kompatibel mit Art. Nr. 4302 XX XX und 4304 XX XX (nicht 4300 XX XX). |
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | VZC, VZD |
|
Montageanweisung | VZC, VZD |
|
Zertifikate | Konformitätserklärung, VZC, VZD (en) |
|
Zertifikate | Konformitätserklärung UKCA, VZC, VZD (en) |
|
Zertifikate | Gebäudeprodukterklärung BPD3, VZC/VZD (en) |
|
Zertifikate | EAC Zertifikat (RU), VZC/VZD |
|
Zertifikat | Konformitätszertifikat UA, VZC/VZD |
|
Leitfaden | Selection guide, Heat pump and valve usage (en) |
|
Bild | VZC151, ohne Kabel, hochauflösend |
|
Bild | VZC162 ohne Kabel, hochauflösend |
|
Bild | VZC253, VZC263ohne Kabel, hochauflösend |
|
Bild | VZD151, VZD161, hochauflösend |
|
Bild | VZD152, VZD162, hochauflösend |
|
Bild | VZD253, VZD263, hochauflösend |
|
2D Bild | VZC162 |
|
2D Bild | VZC253, VZC263 |
|
2D Bild | VZD152, VZD162 |
|
2D Bild | VZD253, VZD263 |
|
