Motorisierte Kugelhähne
MBA130
- geringer Fließwiderstand
- luftblasendicht
- Anti- Kondensationswiederstand
- flexible und leichte Montage
Die motorisierten ESBE 3-Wege Kugelhähne der Serie MBA130 sind von DN20 bis 25 und in PN 32, sowie mit verschiedenen Anschlüssen erhältlich. Der Kugelhahn ist gemäß EN12266-1 luftblasendicht. Ein Splint stellt eine einfache, schnelle und sichere Verbindung von Motor und Kugelhahn sicher. Typische Einsatzbereiche sind Heiz- und Kühlanwendungen.
Produktpalette

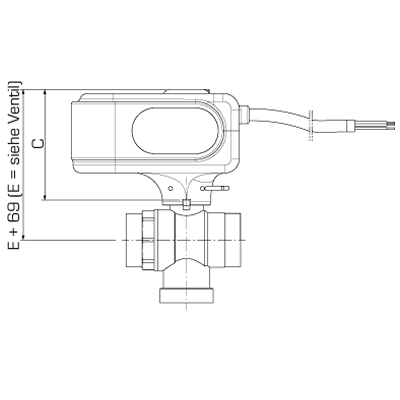

MBA132, Außengewinde
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)
![MBA132_front_DE_A-01.png](/storage/5960976D97404C80D14D9E0AC1621F3836486B654319E716389A8C09BCB350D4/7bf688eab75f4345bfb6ecf96f12c990/160-160-0-png.Png/media/2ab841636bc24a91b9b8aa2fc1a77530/MBA132_front_DE_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | Anschluss C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Gewicht [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |

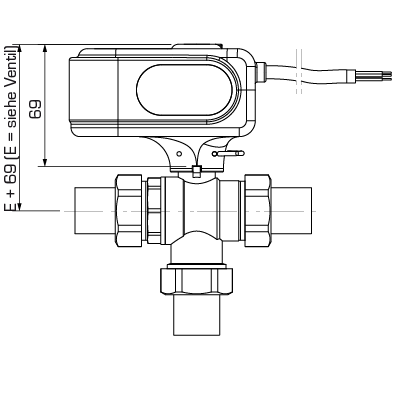

MBA132, Außengewinde mit Verschraubungsset
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)
![MBA132 adapter_front_DE-01.png](/storage/D22727639F771341DC7C4D123E4734634DF7292243199280A6EA2C2124EDD84F/de8e75c824534c969ed8d5a1a3fa5c71/160-160-0-png.Png/media/4a651440f86544f4b077efb878a422f3/MBA132%20adapter_front_DE-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | Anschluss C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Gewicht [kg] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |

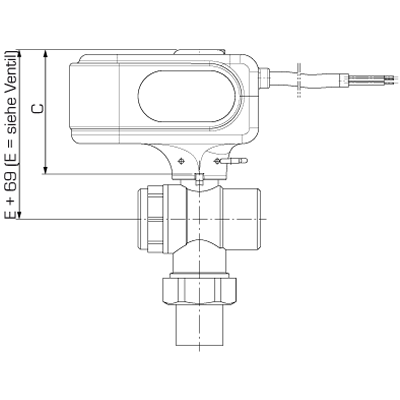

MBA135, Innengewinde/Aussengewinde
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)
![MBA135_front_DE_A-01.png](/storage/419BC2B319F53158CB4D35E1F5EB0B293639A5BE4C150F5A0F55A7E196EBE048/55d5e45178e240a68171e607708db15d/160-160-0-png.Png/media/9f6f49a0d53841419f616de18637c787/MBA135_front_DE_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | Anschluss C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Gewicht [kg] | Hinweis |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Anschluss A, B = Innengewinde; Anschluss C = Außengewinde |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | Anschluss A, B = Innengewinde; Anschluss C = Außengewinde |
Technische Daten
Technische Daten
Druckstufe: | PN 32 |
Betriebsdruck: | 3,2 MPa |
Drehmoment (bei Nenndruck): | < 4 Nm |
Leckrate: | EN 12266-1: interne Leckrate B, luftblasendicht; EN 12266-1: externe Leckrate A, luftblasendicht |
Spannungsversorgung: | 230 ± 10% V AC, 50 Hz |
Leistungsaufnahme: | Motorbetrieb: 3,5 W; Antikondensationswiderstand: bis zu 5 W |
Steuersignal: | 2-Punk SPST (einpolig mit einer Richtung) |
Schutzart: | IP44 |
Schutzklasse: | II |
Laufzeit 90°: | 40 s |
Schutzklasse Mikroschalter: | 6(1) A 230 V AC |
Drehmoment: | 10 Nm |
Medien, Heizungswasser: | in Übereinstimmung mit VDI2035 |
Medien, Wasser-Glykol-Mischungen: | max. 50 % (bei über 20 % Beimischung müssen die Pumpendaten überprüft werden) |
Medientemperatur, max.: | +90 °C |
Medientemperatur, min.: | 0 °C |
Umgebungstemperatur, max.: | +50 °C |
Umgebungstemperatur, min.: | 0 °C |
Anschlüsse, Innengewinde (G): | ISO 228/1 |
Anschlüsse, Außengewinde (G): | ISO 228/1 |
Material, Ventilgehäuse: | Messing CW 617N, vernickelt |
Material, Endteil: | Messing CW 617N, vernickelt |
Material, Sitz: | PTFE |
Material, O-Ring: | FPM |
Material, Kugel: | Messing CW 617N, verchromt |
Material, Scheibe: | PTFE |
Material, Welle: | Messing CW 614N, verchromt |
Material, O-Ring Welle: | HNBR |
Material, Dichtung: | Hitzeresistente Faser |
Material, Anschlussstücke: | Messing CW 617N, vernickelt |
Material, Überwurfmutter: | Messing CW 617N, vernickelt |
Konformität
SI 2016 No. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 No. 1091
SI 2012 No. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dimensionierung
Verdrahtung
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | MBA130 |
|
Montageanweisung | MBA120/MBA130 |
|
Zertifikate | Konformitätserklärung, MBA100 (en) |
|
Zertifikate | Konformitätserklärung UKCA, MBA130 (en) |
|
Zertifikate | EAC Zertifikat (RU), MBA130 230V |
|
Zertifikat | Konformitätszertifikat UA, MBA130 |
|
Genehmigungen | PZH-Zertifikat (PL), MBA130 |
|
Bild | MBA132, Aussengewinde, hochauflösend |
|
Bild | MBA132, Aussengewinde mit Verschraubungen, hochauflösend |
|
Bild | MBA135, Innengewinde/Aussengewinde, hochauflösend |
|
2D Bild | MBA132 |
|
2D Bild | MBA132 mit Verschraubungen |
|
2D Bild | MBA135 |
|
3D-Zeichnung (stp-Datei) | MBA132, DN20 |
|
3D-Zeichnung (stp-Datei) | MBA132, DN25 |
|
