Válvula de bolas motorizada
MBA130
- Estanqueidad frente a burbujas de aire
- Conmutador auxiliar incluido
- Resistor anti-condensación para evitar la condensación
- Flexible y fácil de instalar
La serie MBA130 es una gama de válvulas de bolas motorizadas de 3 vías con actuador para el uso en sistemas de calefacción y refrigeración. La válvula ofrece estanqueidad frente a burbujas de aire conforme a la norma EN12266-1. La serie MBA130 está disponible en DN 20-25 e incorpora diferentes tipos de conexiones que se adaptan a la mayoría de las necesidades. El actuador va montado en la válvula de bolas con una espiga metálica que permite montar y desmontar el actuador de forma segura, sencilla y rápida.
Gama de productos

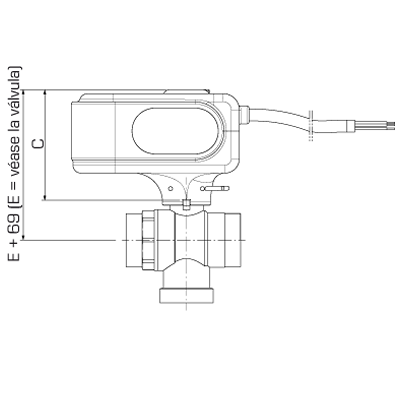

MBA132, Rosca externa
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)
![MBA132_front_ES_A-01.png](/storage/05F2B5872ECD80C3663E65801933F2EBC93AA108B4E4EEA85FAE7A783A55AB67/9accd34f64964ecb8a9b47bcdbc0a52c/160-160-0-png.Png/media/7c0157b015054c34b07803d55ef87d71/MBA132_front_ES_A-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | Conexión C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |

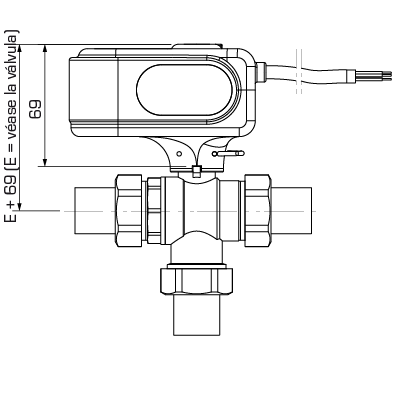

MBA132, Rosca externa con adaptadores
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)
![MBA132 adapter_front_ES-01.png](/storage/DE72E7EF8663784226A77A00E3DB9F0B421ECD82FE8E062C9C9E4F129216CD84/df0c81ff260d4b708a06b8eabf647c9d/160-160-0-png.Png/media/2eddad86f2e9454d84039cc091898276/MBA132%20adapter_front_ES-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | Conexión C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] | G [mm] | H [mm] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 | ||
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 1,46 | 75,5 | 73 |

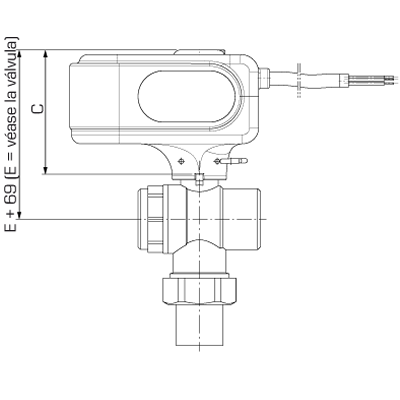

MBA135, Rosca interna y interna y rosca externa
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)
![MBA135_front_ES_A-01.png](/storage/E8122369BCB80CA3FA10778D517783F56A69670EA8A75D2AB8BA3DFBDF4B902E/9635809ed47e4da996d528687b0918fc/160-160-0-png.Png/media/2ccb3b48099944f484f13995ae31374d/MBA135_front_ES_A-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | Conexión C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] | Nota | D [mm] | H [mm] |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Conexión A, B = rosca interna; Conexión C = rosca externa | ||
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 29 | 43 | 76 | 1,14 | Conexión A, B = rosca interna; Conexión C = rosca externa | 81 | 41 |
Soporte para la instalación
Ejemplo de instalación
![Ejemplo de instalación](/storage/1434F7032766E5F66755CAE448C376A55452335C7A55CB7529CA8AA959ED6CEF/750f2293002748d89948e390cd4f0087/png/media/78214b5697934eb6bed7dfa6c86182a7/VZA_VZB-01.png)
Documentos
Nombre | Descargar |
Instrucciones de instalación MBA130 |
|
Datos técnicos
Datos técnicos
Clase de presión: | PN 32 |
Presión de trabajo: | 3,2 MPa |
Par de torsión (con presión nominal): | < 4 Nm |
Tasa de fuga: | EN 12266-1: tasa de fuga interna B, hermeticidad frente a burbujas de aire; EN 12266-1: tasa de fuga externa A, hermeticidad frente a burbujas de aire |
Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
Consumo eléctrico: | funcionamiento del motor: 3,5 W; resistor anti-condensación: hasta 5 W |
Señal de control: | SPST de 2 puntos (Singel Pole Single Throw) |
Clasificación del alojamiento: | IP44 |
Clase de protección: | II |
Tiempo de funcionamiento 90°: | 40 s |
Potencia nominal del conmutador auxiliar: | 6(1) A 230 V CA |
Par de torsión: | 10 Nm |
Medios, Agua de calefacción: | conforme a VDI2035 |
Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba) |
Temperatura del medio, máx.: | +90 °C |
Temperatura del medio, mín.: | 0 °C |
Temperatura ambiente, máx.: | +50 °C |
Temperatura ambiente, mín.: | 0 °C |
Conexiones, Rosca interna (G): | ISO 228/1 |
Conexiones, Rosca externa (G): | ISO 228/1 |
Material, Cuerpo de la válvula: | Latón CW 617N, chapado en níquel |
Material, Extremo del cuerpo: | Latón CW 617N, chapado en níquel |
Material, Asiento: | PTFE |
Material, Junta tórica: | FPM |
Material, Bola: | Latón CW 617N, chapado en cromo |
Material, Arandela: | PTFE |
Material, Eje: | Latón CW 614N, chapado en cromo |
Material, Junta tórica, eje: | HNBR |
Material, Junta: | Fibra resistente al calor |
Material, Unión: | Latón CW 617N, chapado en níquel |
Material, Tuerca: | Latón CW 617N, chapado en níquel |
