Válvula selectora
VZC, VZD
- Paso rápido.
- Programa antiatascos cada 7 días.
- 0 por ciento de fugas.
La serie VZC y VZD es una gama de válvulas selectoras compactas fabricadas en latón para el uso en bombas de calor, calefacción por suelo radiante o aplicaciones de climatización. La principal característica es su capacidad de cambiar rápidamente la dirección del caudal entre dos circuitos, lo cual supone una operación de eficiencia energética. El actuador serie VZC tiene un conector tipo Molex para la rápida conexión de un cable a la unidad de control. El actuador serie VZD se suministra con un cable fijo y tiene una clasificación del alojamiento de IP40.
Gama de productos
VZD161, Rosca interna
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Versión de cable | Peso [kg] | Nota |
| 43080100 | VZD161 | 20 | 6,0 | Rp ¾" | 70 | 42 | 99 | 70 | 58 | Cable fijo | 0,5 | Sustituye 43040100 |
VZC162/VZD162, Rosca externa
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Versión de cable | Peso [kg] | Nota |
| 43060600 | VZC162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | Cable desmontable | 0,5 | Sustituye 43020600 |
| 43080300 | VZD162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | Cable fijo | 0,5 | Sustituye 43040300 |
| 43060700 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Sin cable | 0,5 | Sustituye 43020700 |
| 43060800 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Cable desmontable | 0,5 | Sustituye 43020800 |
| 43080400 | VZD162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Cable fijo | 0,5 | Sustituye 43040400 |
VZC263/VZD263, Conexión por compresión
| N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Versión de cable | Peso [kg] | Nota |
| 43061400 | VZC263 | 20 | 4,5 | CPF 22 mm | 111 | 49 | 99 | 70 | 58 | Cable desmontable | 0,6 | Sustituye 43021400 |
| 43080700 | VZD263 | 20 | 4,5 | CPF 22 mm | 111 | 49 | 99 | 70 | 58 | Cable fijo | 0,6 | Sustituye 43040700 |
| 43061600 | VZC263 | 25 | 6,0 | CPF 28 mm | 114 | 56 | 99 | 70 | 58 | Cable desmontable | 0,7 | Sustituye 43021600 |
| 43080800 | VZD263 | 25 | 6,0 | CPF 28 mm | 114 | 56 | 99 | 70 | 58 | Cable fijo | 0,7 | Sustituye 43040800 |
Soporte para la instalación
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación VZC, VZD |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 6 |
| Máx. pérdida de presión diferencial, Selectora: | 80 kPa |
| Máx. pérdida de presión diferencial, Mezcladora: | 50 kPa |
| Tasa de fuga en % de caudal: | 0 |
| Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
| Consumo eléctrico: | 15 VA |
| Consumo eléctrico en reposo: | 0,9 VA |
| Señal de control: | SPST de 2 puntos (Single Pole Single Throw, unipolar de una dirección) |
| Clasificación del alojamiento: | VZC: IP20; VZD: IP40 |
| Clase de protección: | II |
| Tiempo de funcionamiento: | 3 s |
| Longitud del cable: | 1,6 m |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % |
| Medios, Mezclas de agua/etanol: | máx. 28 % |
| Temperatura del medio, máx. continuamente: | +95 °C |
| Temperatura del medio, máx. temporalmente: | +110 °C |
| Temperatura del medio, mín.: | +5 °C |
| Temperatura ambiente, máx.: | +60 °C |
| Temperatura ambiente, mín.: | 0 °C |
| Conexiones, Rosca interna (Rp): | EN 10226-1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Conexiones, Conexión por compresión (CPF): | EN 1254-2 |
| Material, Cuerpo de la válvula: | Latón resistente a la desgalvanización, DZR |
| Material, Tapón y cubierta: | PPS |
| Material, Eje: | Acero inoxidable, SS 2346 |
| Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 n.º 1091
SI 2012 n.º 3032

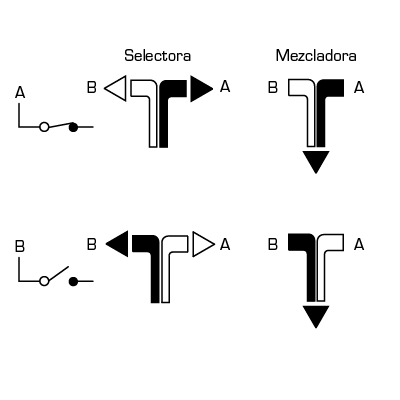

Modelo de caudal - válvula
Dimensionamento
Cableado
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | |
 |
47050400 | ALZ960 | ESBE ALZ960 Actuador de 2 puntos, 230 V IP20 | |
 |
47000100 | VZA900 | ESBE VZA900 Interior completo | |
|
47050200 | ALZ960 | ESBE ALZ960 Actuador de 2 puntos, 230 V IP40 |
Opciones
| N.º ref. | Referencia | Designación | Nota | |
 |
46050300 | ALZ801 | ESBE ALZ801 Cable versión suelta IP20, 3 hilos | Compatible con las ref. 4302 XX XX y 4304 XX XX (no 4300 XX XX). |
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | VZC, VZD |
|
| Instrucciones de instalación | VZC, VZD |
|
| Certificado | Declaración de conformidad, VZC, VZD (en) |
|
| Certificado | Declaración de conformidad UKCA, VZC, VZD (en) |
|
| Certificado | Declaración de productos de construcción BPD3, VZC, VZD (en) |
|
| Certificado | EAC Certificado (RU), VZC/VZD |
|
| Certificado | UKRSEPRO Certificado (UA), VZC/VZD |
|
| Imagen | VZC151, sin cable, de alta resolución |
|
| Imagen | VZC162 sin cable, de alta resolución |
|
| Imagen | VZC253, VZC263 sin cable, de alta resolución |
|
| Imagen | VZD151, VZD161, de alta resolución |
|
| Imagen | VZD152, VZD162, de alta resolución |
|
| Imagen | VZD253, VZD263, de alta resolución |
|
| 2D Imagen | VZC162 |
|
| 2D Imagen | VZC253, VZC263 |
|
| 2D Imagen | VZD152, VZD162 |
|
| 2D Imagen | VZD253, VZD263 |
|
Materiales relacionados
Productos relacionados
 |
VRG230 | La serie VRG230 son válvulas de 3 vías indicadas para aplicaciones de paso de medio puerto/selección. | Hoja de datos | Instrucciones de instalación | |
 |
MBA130 | La serie MBA130 se compone de válvulas selectoras de 3 vías con actuador | Hoja de datos | Instrucciones de instalación | |
 |
VTD300 | La serie VTD300 son válvulas termostáticas utilizadas para aplicaciones de selección. | Hoja de datos | Instrucciones de instalación | |
 |
ARA600 2 puntos | La serie ARA600 con señal de 2 puntos (activación/desactivación) está indicada para aplicaciones de selección. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación |
 |
ZRS230 | La serie ESBE ZRS230 es una gama de válvulas selectoras de zona motorizadas de 3 vías con actuador con retorno por resorte para el uso en sistemas de calefacción y refrigeración. La dirección del flujo es de AB a B sin alimentación. | Hoja de datos | Instrucciones de instalación |
Aplicaciones
Aplicaciones
Bomba de calor con circuito de calefacción y tanque de agua caliente sanitaria.
