Отводной клапан
VZC, VZD
- Быстрое переключение.
- Антиблокирующая программа каждые семь дней.
- Нулевой процент утечек.
Серии VZC и VZD являются компактными отводными клапанами из латуни для использования в тепловых насосах, сферах применения напольного отопления или в сферах применения отопления, вентиляции и кондиционирования воздуха (HVAC). Главной отличительной чертой является способность быстрого изменения направления потока между двумя контурами способствующая эффективности использования энергии. Привод серии VZC оснащен соединителями типа Molex для быстрого подключения кабеля к управляющему устройству. Привод серии VZD поставляется с фиксированным кабелем и имеет степень защиты IP40.
Номенклатура изделий
VZD161, Внутренняя резьба
![Prod_VZA_xx1_cable_verA_issueA_lr.png](/storage/EBFF80D2DE64C05759043CF1F929F68890D731F69298C6FE9881066F6C66F215/0b341f3e4f8c402897698e009bf5eb13/160-160-0-png.Png/media/25e9b413b55041628e956499498f3a4e/Prod_VZA_xx1_cable_verA_issueA_lr.png)
![VZA162 side_A-01.png](/storage/9453A7627013CB99409A5ADE8A5B1280C1F6275C1D137EB0A0B11F1CECA047A2/39be7cf8fb93441e9a64c2d43ff76426/160-160-0-png.Png/media/93e6ef01c9134312bcac91a7ef9289fa/VZA162%20side_A-01.png)
![VZA162 front_A-01.png](/storage/E42B83BC430D1C71F5AC23E42243583735CAD13F29D4770E86D9D0874C311B24/f92580918e484c47b114dc90baec8d2f/160-160-0-png.Png/media/fbf747c95f3d47c7afff435ea0fafbfc/VZA162%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZB_xx1_cable_verA_issueA_lr.png](/storage/99B624431E5676EB138B734F4BAF19F034A64BE5BD03D00F08B163198CACC8D4/af685022a45e422798d01653a05f1075/160-160-0-png.Png/media/35fb725f3aa342c8b832a076d78a5133/Prod_VZB_xx1_cable_verA_issueA_lr.png)
![VZB162 side_A-01.png](/storage/8578971B503FDB94945BAA05B52783AD6667F3CD8894F19E76DF1C33412646AF/70f6eb52f99e463a842339b9e085fa2e/160-160-0-png.Png/media/2cb9f52b87204b7d9ec45ce2a41d6b99/VZB162%20side_A-01.png)
![VZB162 front_A-01.png](/storage/363DA5C3B668546698E23485B9D5C058C6BBFC96C64BEAF5A90C95AEB8244325/79532735324840a6abaede92ff765aaf/160-160-0-png.Png/media/da8b080d64f149c191f465bab018f0f8/VZB162%20front_A-01.png)
Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | Кабельное исполнение | Масса [кг] | Примечание |
43080100 | VZD161 | 20 | 6,0 | Rp ¾" | 70 | 42 | 99 | 70 | 58 | Фиксированный кабель | 0,5 | Заменяет 43040100 |
VZC162/VZD162, Внешняя резьба
![Prod_VZA_xx2_cable0_verA_issueA_lr.png](/storage/37E121974E1D41B583D6D1A6EB3855655010A2B4A452999AD10DCF197C98CA86/3140aecc43ac434a82e752758b84e838/160-160-0-png.Png/media/88cd62b83dfd439cacd6fb49e971b806/Prod_VZA_xx2_cable0_verA_issueA_lr.png)
![VZA162 side_A-01.png](/storage/9453A7627013CB99409A5ADE8A5B1280C1F6275C1D137EB0A0B11F1CECA047A2/39be7cf8fb93441e9a64c2d43ff76426/160-160-0-png.Png/media/93e6ef01c9134312bcac91a7ef9289fa/VZA162%20side_A-01.png)
![VZA162 front_A-01.png](/storage/E42B83BC430D1C71F5AC23E42243583735CAD13F29D4770E86D9D0874C311B24/f92580918e484c47b114dc90baec8d2f/160-160-0-png.Png/media/fbf747c95f3d47c7afff435ea0fafbfc/VZA162%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZB_xx2 cable_verA_issueA_lr.png](/storage/D2671226DA1EFA2FC1BED03ABE891703F1509BDF9FDB116E39945855AAA1EFFD/0960a1a2de774c23ba18b32d47939e39/160-160-0-png.Png/media/dba0c02a5c654e0a9de8acffd8dfcaec/Prod_VZB_xx2%20cable_verA_issueA_lr.png)
![VZB162 side_A-01.png](/storage/8578971B503FDB94945BAA05B52783AD6667F3CD8894F19E76DF1C33412646AF/70f6eb52f99e463a842339b9e085fa2e/160-160-0-png.Png/media/2cb9f52b87204b7d9ec45ce2a41d6b99/VZB162%20side_A-01.png)
![VZB162 front_A-01.png](/storage/363DA5C3B668546698E23485B9D5C058C6BBFC96C64BEAF5A90C95AEB8244325/79532735324840a6abaede92ff765aaf/160-160-0-png.Png/media/da8b080d64f149c191f465bab018f0f8/VZB162%20front_A-01.png)
Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | Кабельное исполнение | Масса [кг] | Примечание |
43060600 | VZC162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | Отдельный кабель | 0,5 | Заменяет 43020600 |
43080300 | VZD162 | 15 | 3,5 | G ¾" | 70 | 42 | 99 | 70 | 58 | Фиксированный кабель | 0,5 | Заменяет 43040300 |
43060700 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Без кабеля | 0,5 | Заменяет 43020700 |
43060800 | VZC162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Отдельный кабель | 0,5 | Заменяет 43020800 |
43080400 | VZD162 | 20 | 6,0 | G 1" | 70 | 42 | 99 | 70 | 58 | Фиксированный кабель | 0,5 | Заменяет 43040400 |
VZC263/VZD263, Компрессионный фитинг
![Prod_VZA_xx3_cable0_verA_issueA_lr.png](/storage/C9ED9561210541CE598CB670AD37960CAF65CCF1A03790FAFF728BA94EB4B2D1/54ea879767ae4a38bb411b6928effed0/160-160-0-png.Png/media/adc0a02d481c4cc1b483c1ba6fd7d44e/Prod_VZA_xx3_cable0_verA_issueA_lr.png)
![VZA263 side_A-01.png](/storage/D8C3B7C9D1E7C95B127DA68F1A848A4B119522F420BFF5EF94AC8C4A2B58BA85/c035600f75634a6aa777b83365a4fb11/160-160-0-png.Png/media/20cd4a80c5d24a7b83e978c852728468/VZA263%20side_A-01.png)
![VZA263 front_A-01.png](/storage/4F7CA3CB638133F61D29A73D39EE35E5C6760952E6FA73F8AEED4C880A79C218/1bb3003d898c45328cf4d226c73c1b50/160-160-0-png.Png/media/dfa81d469c2b4425a76635f77f5b0b2d/VZA263%20front_A-01.png)
![blank-01.png](/storage/C762FE90A6565E337BA056A4B6393A410C009E04531E8543F49410F6824D4A89/38ff5700606f40b5bc39ac788c9c5060/160-160-0-png.Png/media/3cc6c231992049bf8606bed5ccd9a477/blank-01.png)
![Prod_VZBxx3_cable_verA_issueA_lr.png](/storage/C358304E5D01FCC92BBBF8B5EB90DFAB273820D1FA8F6CFAC97677FA17C3C6CD/43267053f85945a4a53570c2776ca536/160-160-0-png.Png/media/324d4871a69d4ebbbde5347a028f7b8b/Prod_VZBxx3_cable_verA_issueA_lr.png)
![VZB263 side_A-01.png](/storage/1C0D868588215696DFF0372023BE60C7C537B42C675D6F403CE9BD1293D59E02/19d83b6dc0fc4ea6af562d01c7227354/160-160-0-png.Png/media/36bac5c728664da79997d05c32f96141/VZB263%20side_A-01.png)
![VZB263 front_A-01.png](/storage/F012FC813B68774D46CD1E457C4A66D0A0CA194D07304DA3964010508DB3E0BA/f1475d6a024e4762855e893e445c6aaf/160-160-0-png.Png/media/faaad7950d6f428ab1a9b838529c319b/VZB263%20front_A-01.png)
Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | Кабельное исполнение | Масса [кг] | Примечание |
43061400 | VZC263 | 20 | 4,5 | CPF 22 мм | 111 | 49 | 99 | 70 | 58 | Отдельный кабель | 0,6 | Заменяет 43021400 |
43080700 | VZD263 | 20 | 4,5 | CPF 22 мм | 111 | 49 | 99 | 70 | 58 | Фиксированный кабель | 0,6 | Заменяет 43040700 |
43061600 | VZC263 | 25 | 6,0 | CPF 28 мм | 114 | 56 | 99 | 70 | 58 | Отдельный кабель | 0,7 | Заменяет 43021600 |
43080800 | VZD263 | 25 | 6,0 | CPF 28 мм | 114 | 56 | 99 | 70 | 58 | Фиксированный кабель | 0,7 | Заменяет 43040800 |
Технические данные
Технические данные
Класс давления: | PN 6 |
Макс. дифференциальное падение давления, Отводной: | 80 кПа |
Макс. дифференциальное падение давления, Смесительный: | 50 кПа |
Утечка через закрытый клапан в % от потока: | 0 |
Электропитание: | 230 ± 10% В перем. тока, 50 Гц |
Потребление энергии: | 15 ВА |
Потребление энергии в режиме простоя: | 0,9 ВА |
Управляющий сигнал: | 2-точечное SPST (Single Pole Single Throw) |
Степень защиты корпуса: | VZC: IP20; VZD: IP40 |
Класс защиты: | II |
Время работы: | 3 c |
Длина кабеля: | 1,6 м |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % |
Теплоноситель, смесь воды/этанола: | макс. 28 % |
Температура теплоносителя, макс. постоянно: | +95 °C |
Температура теплоносителя, макс. временно: | +110 °C |
Температура теплоносителя, мин.: | +5 °C |
Температура окружающей среды, макс.: | +60 °C |
Температура окружающей среды, мин.: | 0 °C |
Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
Соединения, Наружная резьба (G): | ISO 228/1 |
Соединения, Компрессионный фитинг (CPF): | EN 1254-2 |
Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
Материал, Заглушка и крышка: | PPS |
Материал, Шпиндель: | Нержавеющая сталь, SS 2346 |
Материал, О-уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 № 1091
SI 2012 № 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

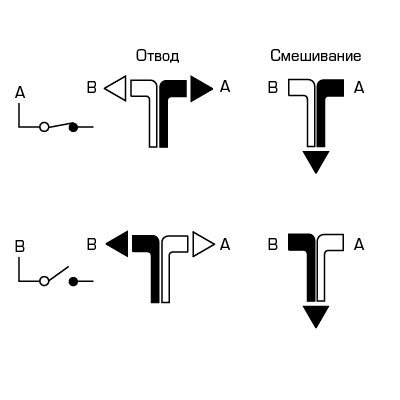

Соединение потока - Клапан
