Válvula de bolas motorizada
MBA120
- Alta capacidad de caudal
- Estanqueidad frente a burbujas de aire
- Resistor anti-condensación para evitar la condensación
- Flexible y fácil de instalar
La serie MBA120 es una gama de válvulas de bolas motorizadas de 2 vías con actuador para el uso en sistemas de calefacción y refrigeración. La válvula ofrece estanqueidad frente a burbujas de aire conforme a la norma EN12266-1. La serie MBA120 está disponible en DN 15-32 e incorpora diferentes tipos de conexiones que se adaptan a la mayoría de las necesidades. El actuador va montado en la válvula de bolas con una espiga metálica que permite montar y desmontar el actuador de forma segura, sencilla y rápida.
Gama de productos
MBA121, Rosca interna
![MBA121.png](/storage/2561A56A4E8D1AA2961E9A0E52757992386B0AB6FCA3BBB2C076ED67F9D38BBA/e314e86db26b4d9eb61947e222289aa0/160-160-0-png.Png/media/cedf2f46e921460b908d69f494a32cbd/MBA121.png)

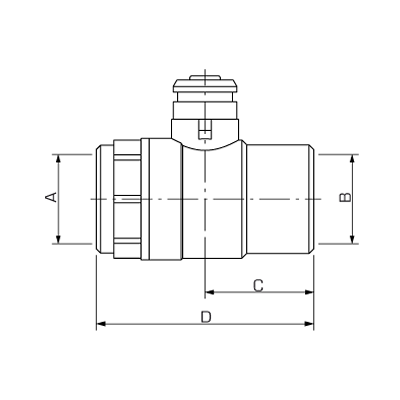

![MBA121 valve_front_A-01.png](/storage/96D961FE0130215E0CA225A5ABAC841EA09AFFD694B6FA3B55F9345999563AC1/fad24c89de5b4755ade9eac2595588f6/160-160-0-png.Png/media/5c7fdfc061894e6aaf78270852cf6db6/MBA121%20valve_front_A-01.png)
![MBA121 valve_side_A-01.png](/storage/8CF2E3D0FAF16143DFE61F84563B23E39BE397C1812CC66C8F0E238AE95B2E42/88fe591d0e6743ef9d38a8eedf9d42b0/160-160-0-png.Png/media/77dbe98773b3468d9c5728f072260e45/MBA121%20valve_side_A-01.png)

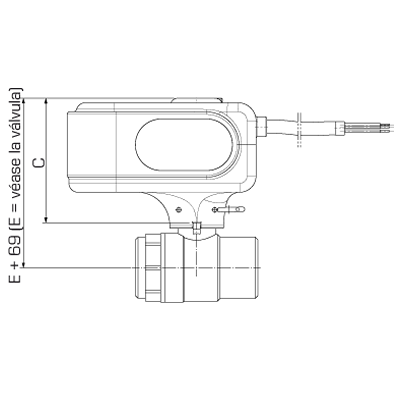

![MBA121_front_ES_A-01.png](/storage/3295787C86B9FB85A12C3E5D191F6242F33241FF41B48D3565A6BCE1534AE93B/e796d91ce19a4cab962d63a8dc910de5/160-160-0-png.Png/media/5aa68ed209d840c7aa437f9b66ec2042/MBA121_front_ES_A-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] |
43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 |
43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 |
43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 |
MBA122, Rosca externa
![MBA122.png](/storage/B2E37EE0A204B444572B0F27C9D7C2A83550EC985A562A5B16233372A594C613/6bcacf8c23da43dbb615cad9e1125d9c/160-160-0-png.Png/media/c70bb4ffe80f429c81b72879aa20a63d/MBA122.png)

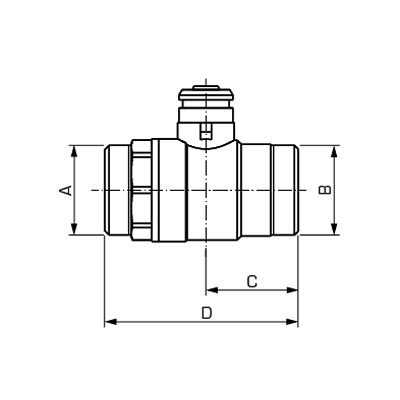

![MBA122_valve_front-01.png](/storage/7A7472790E30502236FE85FF1178A374D83423A0B03BBBF1B8CA0944A11C8A66/002ebcc1bb3b4e42b5f011cb1fea900d/160-160-0-png.Png/media/04a98a8c11a8461fbbfa890718119bf4/MBA122_valve_front-01.png)

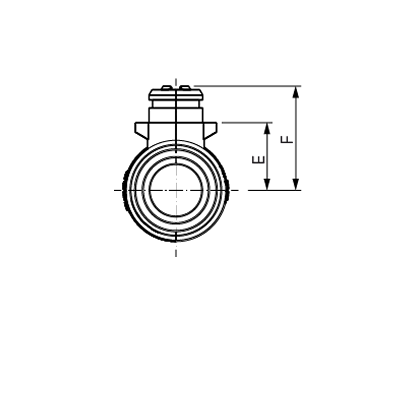

![MBA122_valve_side-01.png](/storage/CE8613A21D9B194BDF147E9C49EE1E7FF865029B2B1005652AB11FFBDBF8AE90/c0c142c4fde44c0eb4c168c01395223e/160-160-0-png.Png/media/a1672acf76f146ac8540fe1aadcb7c07/MBA122_valve_side-01.png)

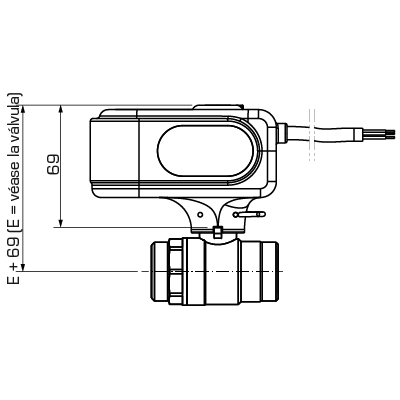

![MBA122_front_ES-01.png](/storage/16FB2B30ED8731896E9C0C8F3C4EA2DAE1E7DDD5AB5C8730EFACB8CC75A3F492/a04a5ca9e25049de8fcb801dce570648/160-160-0-png.Png/media/0ae11db5fcb4444f9b0aca0316302399/MBA122_front_ES-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] |
43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21,5 | 35 | 0,61 |
43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 |
43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 |
43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 |
MBA122, Rosca externa con adaptadores

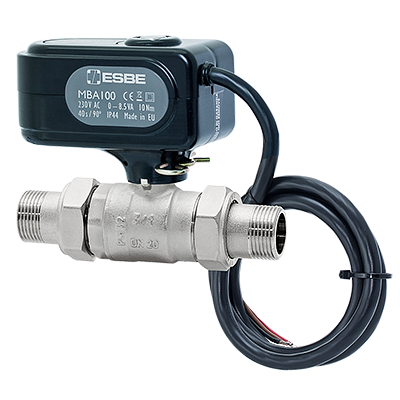

![MBA122_with adapters_rgb.png](/storage/D8A6BCDD6BDCD701978D3FF3D12C4F2A339DDE400E0E2F7D971092E7A5F47764/14a742216745400384fc2e5ba41e54cd/160-160-0-png.Png/media/004b893b768048d384e2d3ff95f0a0df/MBA122_with%20adapters_rgb.png)

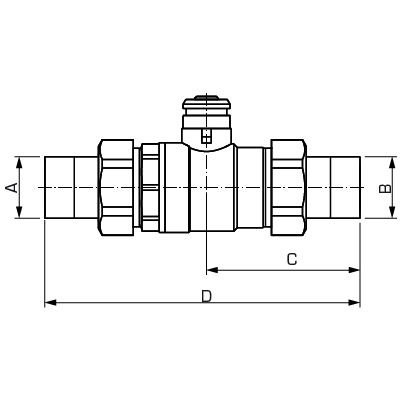

![MBA122_valve adapter_front-01.png](/storage/EE08010F057293EE570FBC01B4BC95DDB1FCCE1C3CA5102FF3A20FE0A4A88E09/31dcc06b52b440c4a42d97136bc9dca5/160-160-0-png.Png/media/7837a00e6d7e459687198d39eea6011e/MBA122_valve%20adapter_front-01.png)

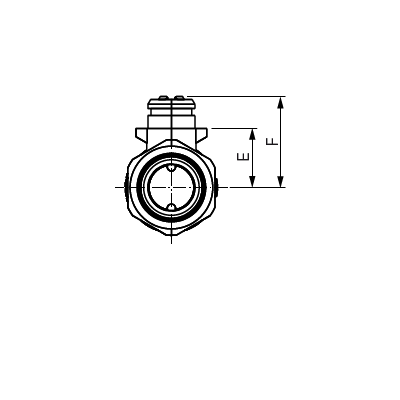

![MBA122_valve adapter_side-01.png](/storage/58058F7BBAD021D40D421595E171234C42967DADC88A362DB99A7A6C7758CD01/2f36a6d893294f14a4ffc8a5081b1b67/160-160-0-png.Png/media/9b99c4eba8b042ffb4186e0fa68c43fa/MBA122_valve%20adapter_side-01.png)

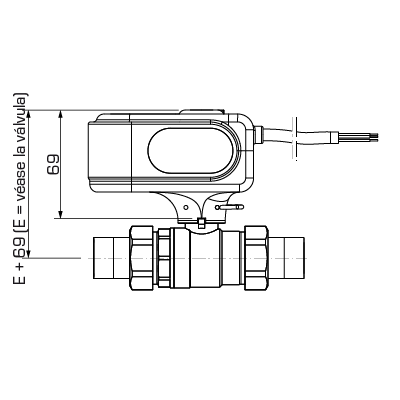

![MBA122_adapter_front_ES-01.png](/storage/C0E70077D91F7EFAAAB87F56D220343154D0F93A7D4E61943CF641085B6066B2/41167daee39f4809bad61797d5d6c4f8/160-160-0-png.Png/media/1f153ce0fe6a43919da96fc85330bdec/MBA122_adapter_front_ES-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] |
43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21,5 | 35 | 0,73 |
43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 |
43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 |
43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 |
MBA124, Rosca interna y rosca externa

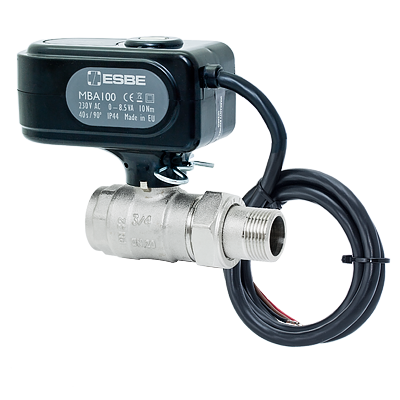

![MBA124.png](/storage/030D88B0AEF5981A97842F6DBE7FEA5EFC7C9571A71403196E9C19E9A36BCBBF/ba8d73a9ba2d45619744771b3fe10494/160-160-0-png.Png/media/4fa82cf1276647e590a5d19edd0d3d0c/MBA124.png)

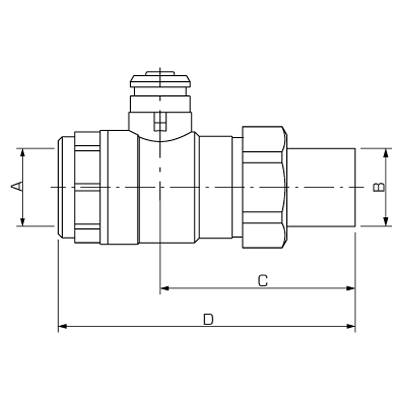

![MBA124 valve_front_A-01.png](/storage/AA02A59B42FA812460A156AB8F263C7853DD983C236E6743842FEE0594D782EB/96d5a7dd912e471f89360c489e20b54e/160-160-0-png.Png/media/06ce33e628aa467e8c0c0b56129958d1/MBA124%20valve_front_A-01.png)

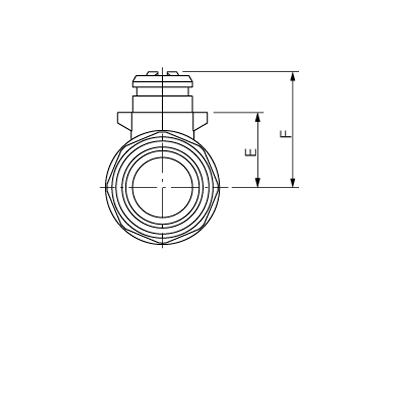

![MBA124 valve_side_A-01.png](/storage/CEB5007A406BCB49D78C12989DDEEA8C7BE2D7797DA2C8D12A1AE96AF942EB01/335ff1a2ce924913bd3d62c842bd9210/160-160-0-png.Png/media/3744199e03c24ba08b5b71897594b955/MBA124%20valve_side_A-01.png)

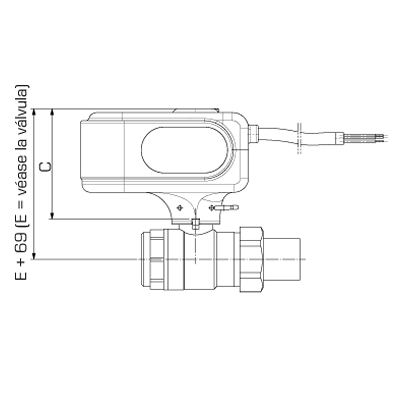

![MBA124_front_ES_A-01.png](/storage/303BCE87BD7A6FCCA0E8C2B65CA83BEBEA0DC02C38E4FCDB906D048437F20FD4/d3dfd198995e4a3287bf0c15d5701e26/160-160-0-png.Png/media/ad2b590c5db746ec896888dd305ed6bb/MBA124_front_ES_A-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión A | Conexión B | C [mm] | D [mm] | E [mm] | F [mm] | Peso [kg] | Nota |
43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Conexión A = rosca interna; Conexión B = rosca externa |
43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Conexión A = rosca interna; Conexión B = rosca externa |
43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Conexión A = rosca interna; Conexión B = rosca externa |
Soporte para la instalación
Documentos
Nombre | Descargar |
Instrucciones de instalación MBA120 |
|
Datos técnicos
Datos técnicos
Clase de presión: | PN 32 |
Presión de trabajo: | 3,2 MPa |
Par de torsión (con presión nominal): | < 4 Nm |
Tasa de fuga: | EN12266-1, tasa de fuga interna A, hermeticidad frente a burbujas de aire; EN12266-1, tasa de fuga externa A, hermeticidad frente a burbujas de aire |
Fuente de alimentación: | 230 ± 10% V CA, 50 Hz |
Consumo eléctrico: | funcionamiento del motor: 3,5 W; resistor anti-condensación: hasta 5 W |
Señal de control: | SPST de 2 puntos (Singel Pole Single Throw) |
Clasificación del alojamiento: | IP44 |
Clase de protección: | II |
Tiempo de funcionamiento 90°: | 40 s |
Potencia nominal del conmutador auxiliar: | 6(1) A 230 V CA |
Par de torsión: | 10 Nm |
Medios, Agua de calefacción: | conforme a VDI2035 |
Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba) |
Temperatura del medio, máx.: | +90 °C |
Temperatura del medio, mín.: | 0 °C |
Temperatura ambiente, máx.: | +50 °C |
Temperatura ambiente, mín.: | 0 °C |
Conexiones, Rosca interna (G): | ISO 228/1 |
Conexiones, Rosca externa (G): | ISO 228/1 |
Material, Cuerpo de la válvula: | Latón CW 617N, chapado en níquel |
Material, Extremo del cuerpo: | Latón CW 617N, chapado en níquel |
Material, Asiento: | PTFE |
Material, Junta tórica: | FPM |
Material, Bola: | Latón CW 617N, chapado en cromo |
Material, Arandela: | PTFE |
Material, Eje: | Latón CW 614N, chapado en cromo |
Material, Junta tórica, eje: | HNBR |
Material, Junta: | Fibra resistente al calor |
Material, Unión: | Latón CW 617N, chapado en níquel |
Material, Tuerca: | Latón CW 617N, chapado en níquel |
