Zawór kulowy z napędem elektrycznym

MBA120

  • Duża przepustowość
  • Zawsze szczelne, nie przepuszczają pęcherzyków powietrza
  • Rezystor przeciwdziałający skraplaniu zabezpieczający przed skroplinami
  • Elastyczność i łatwość montażu

Seria MBA120 to gama 2-drogowych zaworów kulowych z napędem elektrycznym do stosowania w systemach grzewczych i chłodniczych. Zawór jest szczelny zgodnie z normą EN 12266-1. Seria MBA120 dostępna jest w wymiarach DN 15-32 i z różnymi rodzajami przyłączy odpowiadających większości potrzeb. Siłownik jest zamontowany na zaworze kulowym za pomocą metalowego sworznia, dzięki czemu możliwy jest bezpieczny, prosty i szybki montaż/demontaż siłownika.

Gama produktów

MBA121, Gwint wewnętrzny

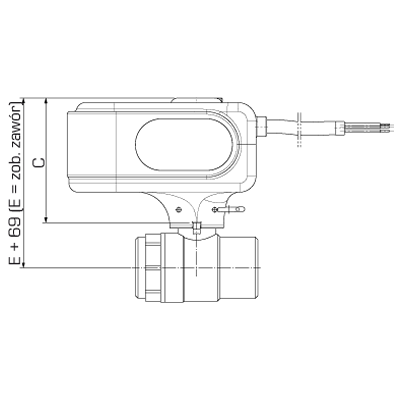

MBA121 valve_front_A-01.png
MBA121 valve_side_A-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B C [mm] D [mm] E [mm] F [mm] Masa [kg]
43100100 MBA121 20 45 G ¾” G ¾” 34 68 25 39 0,74
43100200 MBA121 25 60 G 1” G 1” 41 82 29 43 0,93
43100300 MBA121 32 100 G 1¼” G 1¼” 43 86 34 48 1,08

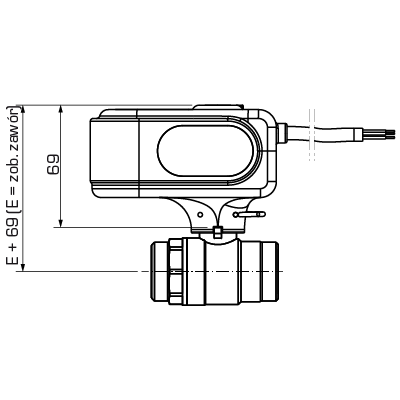

MBA122, Gwint zewnętrzny

Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B C [mm] D [mm] E [mm] F [mm] Masa [kg]
43101100 MBA122 15 20 G ¾" G ¾" 31 62 21,5 35 0,61
43101200 MBA122 20 45 G 1" G 1" 34 72 25 38,5 0,72
43101300 MBA122 25 60 G 1¼" G 1¼" 39,5 82 29 42,5 0,91
43101400 MBA122 32 100 G 1½" G 1½" 36 86 34 47,5 1,10

MBA122, Gwint zewnętrzny z przyłączami

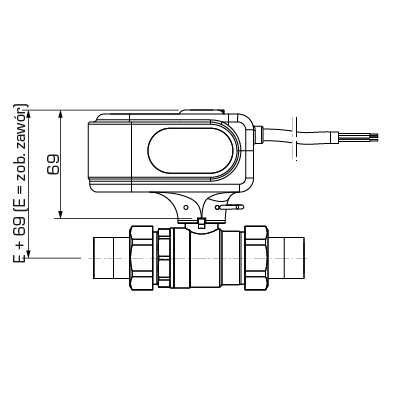

MBA122_with adapters_rgb.png
MBA122_valve adapter_front-01.png
MBA122_valve adapter_side-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B C [mm] D [mm] E [mm] F [mm] Masa [kg]
43100700 MBA122 15 20 G ½" G ½" 58,5 118 21,5 35 0,73
43100800 MBA122 20 45 G ¾" G ¾" 65 133,5 25 38,5 0,93
43100900 MBA122 25 60 G 1" G 1" 73 149 29 42,5 1,24
43101000 MBA122 32 100 G 1¼" G 1¼" 74 158 34 47,5 1,55

MBA124, Gwint wewnętrzny i zewnętrzny

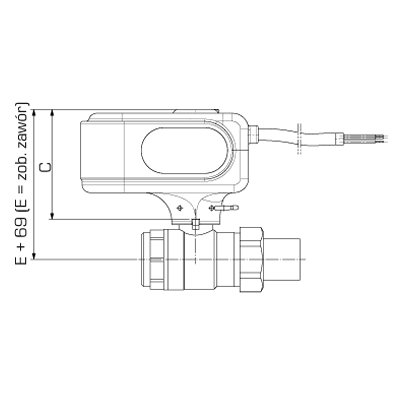

MBA124 valve_front_A-01.png
MBA124 valve_side_A-01.png
Nr art. Nazwa DN Kvs Przyłącze A Przyłącze B C [mm] D [mm] E [mm] F [mm] Masa [kg] Uwaga
43100400 MBA124 20 45 G ¾” G ¾” 65 99 25 39 0,83 Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny
43100500 MBA124 25 60 G 1" G 1" 73 115 29 43 1,04 Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny
43100600 MBA124 32 100 G 1¼” G 1¼” 75 119 34 48 1,28 Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny
Instrukcja obsługi i montażu

Dokumenty

Dane techniczne

Dane techniczne

Maks. ciśnienie statyczne: PN 32
Ciśnienie robocze: 3,2 MPa
Moment (przy ciśnieniu znamionowym): < 4 Nm
Przeciek: EN 12266-1: współczynnik przecieku wewnętrznego A, szczelność dla pęcherzyków powietrza;
EN 12266-1: współczynnik przecieku zewnętrznego A, szczelność dla pęcherzyków powietrza
Zasilanie: 230 ± 10% V AC, 50 Hz
Pobór mocy: praca silnika: 3,5 W;
rezystor przeciwdziałający skraplaniu: do 5 W
Sygnał sterujący: 2-punktowy SPST (pojedynczy przełącznik jednopozycyjny)
Ochronność obudowy: IP44
Klasa ochronna: II
Czas obrotu 90°: 40 s
Parametry przełącznika pomocniczego: 6(1) A 230 V AC
Moment obrotowy: 10 Nm
Media, Woda grzewcza: zgodna z VDI2035
Media, Mieszaniny wodno-glikolowe: maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania)
Temperatura medium, maks.: +90 °C
Temperatura medium, min.: 0 °C
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: 0 °C
Przyłącza, gwint wewnętrzny (G): ISO 228/1
Przyłącza, gwint zewnętrzny (G): ISO 228/1
Materiał, Korpus zaworu: Mosiężny CW 617N, niklowany
Materiał, Końcówka korpusu: Mosiężny CW 617N, niklowany
Materiał, Gniazdo: PTFE
Materiał, Pierścień O-ring: FPM
Materiał, Kula: Mosiężny CW 617N, chromowana
Materiał, Podkładka: PTFE
Materiał, Trzpień: Mosiężny CW 614N, chromowana
Materiał, Pierścień O-ring, trzpień: HNBR
Materiał, Uszczelka: Włókno odporne na wysokie temperatury
Materiał, Złącze: Mosiężny CW 617N, niklowany
Materiał, Nakrętka: Mosiężny CW 617N, niklowany

Zgodność z normami

PED 2014/68/EU, artykuł 4.3 /
SI 2016 nr 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr 1101
SI 2016 nr 1091
SI 2012 nr 3032

Dobór

Zobacz arkusz danych

Okablowanie

Zapoznaj się z instrukcją montażu
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Karta techniczna MBA120 download
Instrukcja obsługi MBA120/MBA130 download
Certyfikaty Deklaracja zgodności — MBA120 (en) download
Certyfikaty Deklaracja zgodności UKCA — MBA120 (en) download
Certyfikaty EAC Certyfikat (RU), MBA120 230V download
Certyfikaty UKRSEPRO Certyfikat (UA), MBA120 download
Atesty Certyfikat PZH (PL), MBA120 download
