Motordriven kulventil
MBA120
- Hög flödeskapacitet
- Tät (provning med luftbubblor)
- Kondenshindrande resistor för att förhindra kondens
- Kompakt och enkel att installera
Serien MBA120 är ett sortiment av motordrivna tvåvägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA120 finns i DN15–32 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
Produktsortiment

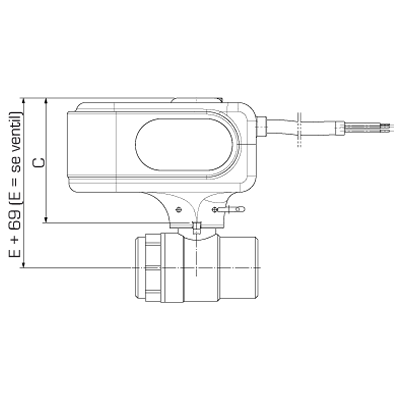

MBA121, Invändig gänga
![MBA121.png](/storage/2561A56A4E8D1AA2961E9A0E52757992386B0AB6FCA3BBB2C076ED67F9D38BBA/e314e86db26b4d9eb61947e222289aa0/160-160-0-png.Png/media/cedf2f46e921460b908d69f494a32cbd/MBA121.png)
![MBA121 valve_front_A-01.png](/storage/96D961FE0130215E0CA225A5ABAC841EA09AFFD694B6FA3B55F9345999563AC1/fad24c89de5b4755ade9eac2595588f6/160-160-0-png.Png/media/5c7fdfc061894e6aaf78270852cf6db6/MBA121%20valve_front_A-01.png)
![MBA121 valve_side_A-01.png](/storage/8CF2E3D0FAF16143DFE61F84563B23E39BE397C1812CC66C8F0E238AE95B2E42/88fe591d0e6743ef9d38a8eedf9d42b0/160-160-0-png.Png/media/77dbe98773b3468d9c5728f072260e45/MBA121%20valve_side_A-01.png)
![MBA121_front_SE_A-01.png](/storage/AFB338DAA66A28D9AAF39F4EF2A7FAD94273391D1B7631AEAEC411BDFEA980FB/3559063c92a74b62908bf331cdd11df6/160-160-0-png.Png/media/e1fbcbafb38346c8b547515348200d0a/MBA121_front_SE_A-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 | 5354258 |
43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 | 5354259 |
43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 | 5354260 |

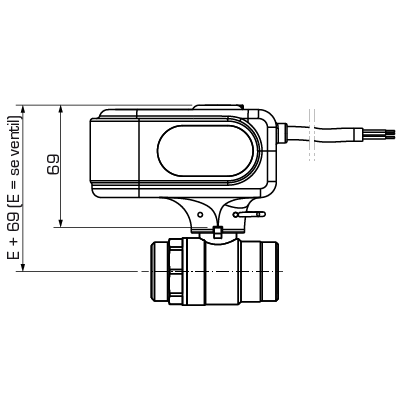

MBA122, Utvändig gänga
![MBA122.png](/storage/B2E37EE0A204B444572B0F27C9D7C2A83550EC985A562A5B16233372A594C613/6bcacf8c23da43dbb615cad9e1125d9c/160-160-0-png.Png/media/c70bb4ffe80f429c81b72879aa20a63d/MBA122.png)
![MBA122_valve_front-01.png](/storage/7A7472790E30502236FE85FF1178A374D83423A0B03BBBF1B8CA0944A11C8A66/002ebcc1bb3b4e42b5f011cb1fea900d/160-160-0-png.Png/media/04a98a8c11a8461fbbfa890718119bf4/MBA122_valve_front-01.png)
![MBA122_valve_side-01.png](/storage/CE8613A21D9B194BDF147E9C49EE1E7FF865029B2B1005652AB11FFBDBF8AE90/c0c142c4fde44c0eb4c168c01395223e/160-160-0-png.Png/media/a1672acf76f146ac8540fe1aadcb7c07/MBA122_valve_side-01.png)
![MBA122_front_SE-01.png](/storage/EFDA76B01BAB1DF40855187C1FFA82AB4A92D7C2B252379498D313A610EEB5FF/67821b5313e14150a353bf3d18fc1662/160-160-0-png.Png/media/ee4d0202571b42188ade9b723576c68a/MBA122_front_SE-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21.5 | 35 | 0,61 | 5494460 |
43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 | 5494461 |
43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 | 5494462 |
43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 | 5494463 |

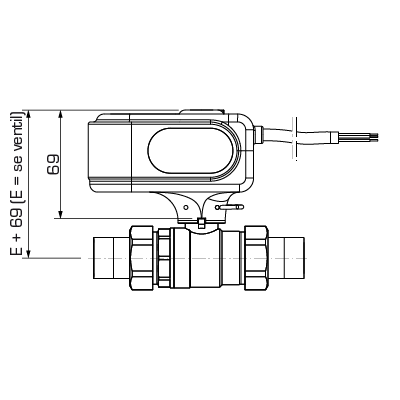

MBA122, Utvändig gänga med koppel
![MBA122_with adapters_rgb.png](/storage/D8A6BCDD6BDCD701978D3FF3D12C4F2A339DDE400E0E2F7D971092E7A5F47764/14a742216745400384fc2e5ba41e54cd/160-160-0-png.Png/media/004b893b768048d384e2d3ff95f0a0df/MBA122_with%20adapters_rgb.png)
![MBA122_valve adapter_front-01.png](/storage/EE08010F057293EE570FBC01B4BC95DDB1FCCE1C3CA5102FF3A20FE0A4A88E09/31dcc06b52b440c4a42d97136bc9dca5/160-160-0-png.Png/media/7837a00e6d7e459687198d39eea6011e/MBA122_valve%20adapter_front-01.png)
![MBA122_valve adapter_side-01.png](/storage/58058F7BBAD021D40D421595E171234C42967DADC88A362DB99A7A6C7758CD01/2f36a6d893294f14a4ffc8a5081b1b67/160-160-0-png.Png/media/9b99c4eba8b042ffb4186e0fa68c43fa/MBA122_valve%20adapter_side-01.png)
![MBA122_adapter_front_SE-01.png](/storage/D92F48A6E0AEC2CF55FD598605F340B3BC36D217CB4F83AFFD82D9F7316363F0/3985f36452c24c32b026c276cc590885/160-160-0-png.Png/media/9eac0f7327dd490b888cde4727e3e6ee/MBA122_adapter_front_SE-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21,5 | 35 | 0,73 | 5494456 |
43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 | 5494457 |
43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 | 5494458 |
43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 | 5494459 |

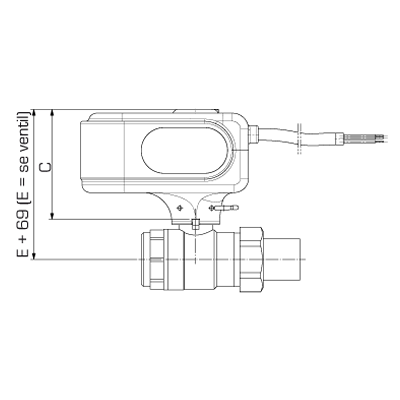

MBA124, Invändig och utvändig gänga
![MBA124.png](/storage/030D88B0AEF5981A97842F6DBE7FEA5EFC7C9571A71403196E9C19E9A36BCBBF/ba8d73a9ba2d45619744771b3fe10494/160-160-0-png.Png/media/4fa82cf1276647e590a5d19edd0d3d0c/MBA124.png)
![MBA124 valve_front_A-01.png](/storage/AA02A59B42FA812460A156AB8F263C7853DD983C236E6743842FEE0594D782EB/96d5a7dd912e471f89360c489e20b54e/160-160-0-png.Png/media/06ce33e628aa467e8c0c0b56129958d1/MBA124%20valve_front_A-01.png)
![MBA124 valve_side_A-01.png](/storage/CEB5007A406BCB49D78C12989DDEEA8C7BE2D7797DA2C8D12A1AE96AF942EB01/335ff1a2ce924913bd3d62c842bd9210/160-160-0-png.Png/media/3744199e03c24ba08b5b71897594b955/MBA124%20valve_side_A-01.png)
![MBA124_front_SE_A-01.png](/storage/912A71AE740FD85C821DDA0700B5216F88FAB7BB6FB28F177C218D36204C1DEA/707d5a92479742f0ba8e1f81cdc14477/160-160-0-png.Png/media/d24b0c0e8fd44bad840e3c90046fad9c/MBA124_front_SE_A-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | Anmärkning | RSK-nr. |
43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354261 |
43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354262 |
43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354263 |
Installationssupport
Dokument
Namn | Ladda ner |
Bruksanvisning MBA120 |
|
Tekniska data
Tekniska data
Tryckklass: | PN 32 |
Driftstryck: | 3,2 MPa |
Vridmoment (vid nominellt tryck): | < 4 Nm |
Läckage: | EN 12266-1: internt läckage A, tät (provning med luftbubblor); EN 12266-1: externt läckage A, tät (provning med luftbubblor) |
Nätspänning: | 230 ± 10% V AC, 50 Hz |
Effektförbrukning: | motordrift: 3,5 W; kondenshindrande resistor: upp till 5 W |
Styrsignal: | 2-punkt SPST (Singel Pole Single Throw) |
Kapslingsklass: | IP44 |
Skyddsklass: | II |
Gångtid 90°: | 40 s |
Klassificering extrabrytare: | 6(1) A 230 V AC |
Vridmoment: | 10 Nm |
Media, Värmevatten: | enligt VDI2035 |
Media, Vatten-/glykolblandningar: | max. 50 % (vid mer än 20 % tillsats måste pumpdata kontrolleras) |
Medietemperatur, max.: | +90 °C |
Medietemperatur, min.: | 0 °C |
Omgivningstemperatur, max.: | +50 °C |
Omgivningstemperatur, min.: | 0 °C |
Anslutningar, Invändig gänga (G): | ISO 228/1 |
Anslutningar, Utvändig gänga (G): | ISO 228/1 |
Material, Ventilhus: | Mässing CW 617N, nickelplätterad |
Material, Husände: | Mässing CW 617N, nickelplätterad |
Material, Säte: | PTFE |
Material, O-ring: | FPM |
Material, Kula: | Mässing CW 617N, kromplätterad |
Material, Bricka: | PTFE |
Material, Axel: | Mässing CW 614N, kromplätterad |
Material, O-ring, axel: | HNBR |
Material, Packning: | Värmebeständigt fiber |
Material, Koppling: | Mässing CW 617N, nickelplätterad |
Material, Mutter: | Mässing CW 617N, nickelplätterad |
Konformitet
SI 2016 nr. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr. 1091
SI 2012 nr. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
