Motorisierte Kugelhähne

MBA120

  • geringer Fließwiderstand
  • luftblasendicht
  • Anti- Kondensationswiederstand
  • flexible und leichte Montage

Die motorisierten ESBE 2-Wege Kugelhähne der Serie MBA120 sind von DN15 bis 32 und in PN 32, sowie mit verschiedenen Anschlüssen erhältlich. Der Kugelhahn ist gemäß EN12266-1 luftblasendicht. Ein Splint stellt eine einfache, schnelle und sichere Verbindung von Motor und Kugelhahn sicher. Typische Einsatzbereiche sind Heiz- und Kühlanwendungen.

Produktpalette

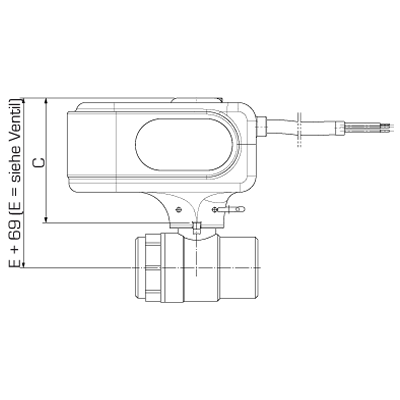

MBA121, Innengewinde

MBA121 valve_front_A-01.png
MBA121 valve_side_A-01.png
Art. Nr. Bezeichnung DN Kvs Anschluss A Anschluss B C [mm] D [mm] E [mm] F [mm] Gewicht [kg]
43100100 MBA121 20 45 G ¾” G ¾” 34 68 25 39 0,74
43100200 MBA121 25 60 G 1” G 1” 41 82 29 43 0,93
43100300 MBA121 32 100 G 1¼” G 1¼” 43 86 34 48 1,08

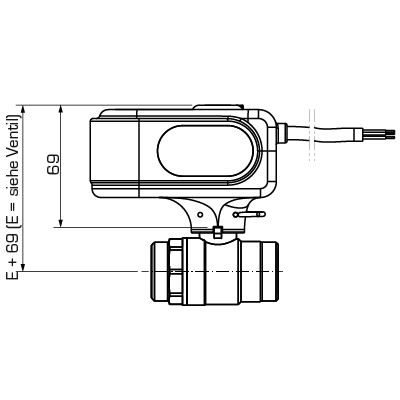

MBA122, Außengewinde

Art. Nr. Bezeichnung DN Kvs Anschluss A Anschluss B C [mm] D [mm] E [mm] F [mm] Gewicht [kg]
43101100 MBA122 15 20 G ¾" G ¾" 31 62 21,5 35 0,61
43101200 MBA122 20 45 G 1" G 1" 34 72 25 38,5 0,72
43101300 MBA122 25 60 G 1¼" G 1¼" 39,5 82 29 42,5 0,91
43101400 MBA122 32 100 G 1½" G 1½" 36 86 34 47,5 1,10

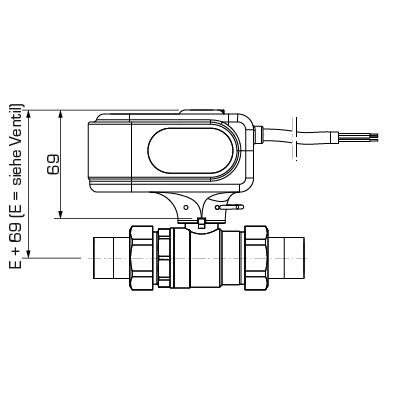

MBA122, Außengewinde mit Verschraubungsset

MBA122_with adapters_rgb.png
MBA122_valve adapter_front-01.png
MBA122_valve adapter_side-01.png
Art. Nr. Bezeichnung DN Kvs Anschluss A Anschluss B C [mm] D [mm] E [mm] F [mm] Gewicht [kg]
43100700 MBA122 15 20 G ½" G ½" 58,5 118 21.5 39 0,73
43100800 MBA122 20 45 G ¾" G ¾" 65 133,5 25 38,5 0,93
43100900 MBA122 25 60 G 1" G 1" 73 149 29 42,5 1,24
43101000 MBA122 32 100 G 1¼" G 1¼" 74 158 34 47,5 1,55

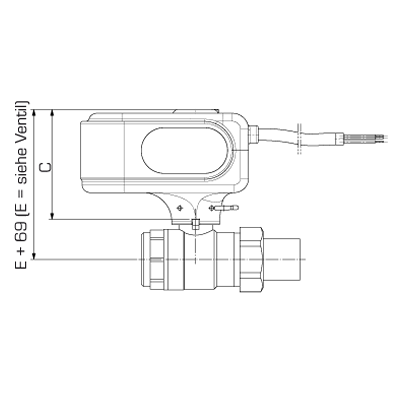

MBA124, Innengewinde/Aussengewinde

MBA124 valve_front_A-01.png
MBA124 valve_side_A-01.png
Art. Nr. Bezeichnung DN Kvs Anschluss A Anschluss B C [mm] D [mm] E [mm] F [mm] Gewicht [kg] Hinweis
43100400 MBA124 20 45 G ¾” G ¾” 65 99 25 39 0,83 Anschluss A = Innengewinde; Anschluss B = Außengewinde
43100500 MBA124 25 60 G 1" G 1" 73 115 29 43 1,04 Anschluss A = Innengewinde; Anschluss B = Außengewinde
43100600 MBA124 32 100 G 1¼” G 1¼” 75 119 34 48 1,28 Anschluss A = Innengewinde; Anschluss B = Außengewinde
Einbauhilfe

Dokumente

Name Herunterladen
Montageanweisung MBA120 Herunterladen
Technische Daten

Technische Daten

Druckstufe: PN 32
Betriebsdruck: 3,2 MPa
Drehmoment (bei Nenndruck): < 4 Nm
Leckrate: EN 12266-1: interne Leckrate A, luftblasendicht;
EN 12266-1: externe Leckrate A, luftblasendicht
Spannungsversorgung: 230 ± 10% V AC, 50 Hz
Leistungsaufnahme: Motorbetrieb: 3,5 W;
Antikondensationswiderstand: bis zu 5 W
Steuersignal: 2-Punk SPST (einpolig mit einer Richtung)
Schutzart: IP44
Schutzklasse: II
Laufzeit 90°: 40 s
Schutzklasse Mikroschalter: 6(1) A 230 V AC
Drehmoment: 10 Nm
Medien, Heizwasser: in Übereinstimmung mit VDI2035
Medien, Wasser-Glykol-Mischungen: max. 50 % (bei über 20 % Beimischung müssen die Pumpendaten überprüft werden)
Medientemperatur, max.: +90 °C
Medientemperatur, min.: 0 °C
Umgebungstemperatur, max.: +50 °C
Umgebungstemperatur, min.: 0 °C
Anschlüsse, Innengewinde (G): ISO 228/1
Anschlüsse, Außengewinde (G): ISO 228/1
Material, Ventilgehäuse: Messing CW 617N, vernickelt
Material, Endteil: Messing CW 617N, vernickelt
Material, Sitz: PTFE
Material, O-Ring: FPM
Material, Kugel: Messing CW 617N, verchromt
Material, Scheibe: PTFE
Material, Welle: Messing CW 614N, verchromt
Material, O-Ring, Welle: HNBR
Material, Dichtung: Hitzeresistente Faser
Material, Anschlussstücke: Messing CW 617N, vernickelt
Material, Überwurfmutter: Messing CW 617N, vernickelt

Konformität

PED 2014/68/EU, Artikel 4.3 /
SI 2016 No. 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 No. 1101
SI 2016 No. 1091
SI 2012 No. 3032

Dimensionierung

Dimensionierungsanleitung – Siehe Datenblatt

Verdrahtung

Bitte beachten Sie die Montageanweisung
