Valvola a sfera motorizzata
MBA130
- A tenuta
- Interruttore ausiliario incluso
- Resistore anticondensa per la prevenzione della condensa
- Flessibilità e facilità di installazione
Le valvole della serie MBA130 sono valvole a sfera motorizzate a 3 vie con attuatore per l'uso in impianti di riscaldamento e raffreddamento. La valvola è a tenuta in conformità con la norma EN12266-1. La serie MBA130 è disponibile in DN20-25 ed è fornita in varie tipologie di collegamenti per soddisfare ogni necessità. L'attuatore è montato sulla valvola a sfera con una spina metallica che ne consente il montaggio/smontaggio in modo sicuro, semplice e rapido.
Gamma di prodotti

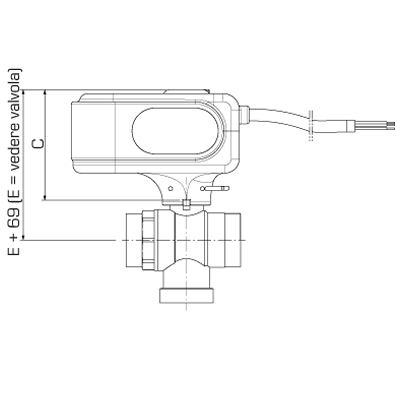

MBA132, Filetto maschio
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)
![MBA132_front_IT_A-01.png](/storage/B457CCE795C11C6FBB90E3C9878905CA1398EE81B92D4CC1C6AAF85173DE98A3/0abdff37d5ea49168e0ed47a27545b45/160-160-0-png.Png/media/f828d4b4aced44efa28a573d9bb4f639/MBA132_front_IT_A-01.png)
Cod. | Riferimento | DN | Kvs | Raccordo A | Raccordo B | Raccordo C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |

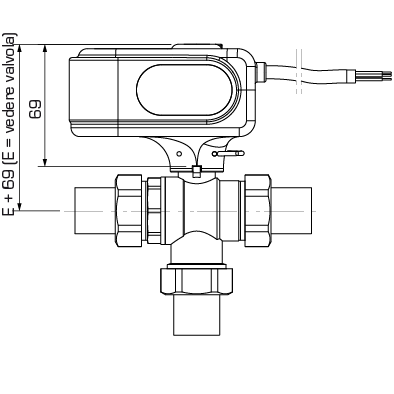

MBA132, Filetto maschio con adattatori
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)
![MBA132 adapter_front_IT-01.png](/storage/F0D33D35ABFF3FD9EE7397FD98F23FE7679C15097F9E0109AA88C4265545386F/24a8993103544641bdbf82b9ded0650d/160-160-0-png.Png/media/7e4f2ca0e39942c2b92ea5ed1c570155/MBA132%20adapter_front_IT-01.png)
Cod. | Riferimento | DN | Kvs | Raccordo A | Raccordo B | Raccordo C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |

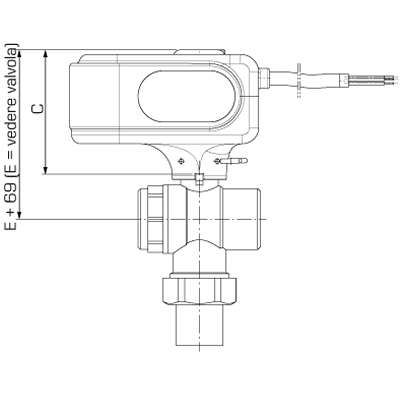

MBA135, Filetto femmina, femmina e maschio
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)
![MBA135_front_IT_A-01.png](/storage/D03A52CEADF6CEA355B9831E43A6F008A55397DC892C983255E1B3487262337E/d8cb638ccc4e4808ba6f74e1ba83a437/160-160-0-png.Png/media/eaa443846b9a4a03b6360c0771bae740/MBA135_front_IT_A-01.png)
Cod. | Riferimento | DN | Kvs | Raccordo A | Raccordo B | Raccordo C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Peso [kg] | Nota |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Collegamento A, B = filetto femmina; Raccordo C = filetto maschio |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | Collegamento A, B = filetto femmina; Raccordo C = filetto maschio |
Supporto per l'installazione
Esempi di installazione
![Esempi di installazione](/storage/1434F7032766E5F66755CAE448C376A55452335C7A55CB7529CA8AA959ED6CEF/750f2293002748d89948e390cd4f0087/png/media/78214b5697934eb6bed7dfa6c86182a7/VZA_VZB-01.png)
Documentazione
Nome | Scarica |
Istruzioni per l’installazione MBA130 |
|
Dati tecnici
Dati tecnici
Classe di pressione: | PN 32 |
Pressione di esercizio: | 3,2 MPa |
Coppia (alla pressione nominale): | < 4 Nm |
Trafilamento: | EN 12266-1: classe di perdita interna B, a tenuta; EN 12266-1: classe di perdita esterna A, a tenuta |
Alimentazione: | 230 ± 10% V CA, 50 Hz |
Assorbimento: | funzionamento motore: 3,5 W; resistore anticondensa: fino a 5 W |
Segnale di controllo: | 2 punti SPST (Deviatore unipolare) |
Grado di protezione: | IP44 |
Classe di protezione: | II |
Tempo di rotazione 90°: | 40 s |
Amperaggio interruttore ausiliario: | 6(1) A 230 V CA |
Coppia: | 10 Nm |
Fluido, Acqua di riscaldamento: | a norma VDI2035 |
Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
Temperatura del fluido, max.: | +90 °C |
Temperatura del fluido, min.: | 0 °C |
Temperatura ambiente, max.: | +50 °C |
Temperatura ambiente, min.: | 0 °C |
Collegamenti, filetto femmina (G): | ISO 228/1 |
Collegamenti, filetto maschio (G): | ISO 228/1 |
Materiale, Corpo valvola: | Ottone CW 617N, nichelato |
Materiale, Manicotto: | Ottone CW 617N, nichelato |
Materiale, Sede: | PTFE |
Materiale, Guarnizione O-ring: | FPM |
Materiale, Sfera: | Ottone CW 617N, cromato |
Materiale, Rondella | PTFE |
Materiale, Albero: | Ottone CW 614N, cromato |
Materiale, Guarnizione O-ring, albero: | HNBR |
Materiale, Guarnizione: | Fibra termoresistente |
Materiale, Codolo: | Ottone CW 617N, nichelato |
Materiale, Dado: | Ottone CW 617N, nichelato |
Conformità
SI 2016 n. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 n. 1091
SI 2012 n. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dimensionamento
Cablaggio
Area di download
Area di download
Genere | Anteprima | Scarica |
Scheda tecnica | MBA130 |
|
Istruzioni per l’installazione | MBA120/MBA130 |
|
Certificati | Dichiarazione di conformità, MBA100 (en) |
|
Certificati | Dichiarazione di conformità UKCA, MBA130 (en) |
|
Certificati | EAC Certificato (RU), MBA130 230V |
|
Certificato | Certificato di conformità UA, MBA130 |
|
Approvazioni | PZH-Certificato (PL), MBA130 |
|
Immagine | MBA132, Filetto maschio, ad alta risoluzione |
|
Immagine | MBA132, Filetto maschio con adattatori, ad alta risoluzione |
|
Immagine | MBA135, Filetto femmina, femmina e maschio, ad alta risoluzione |
|
2D-immagine | MBA132 |
|
2D-immagine | MBA132 con adattatori |
|
2D-immagine | MBA135 |
|
Disegno 3D (file stp) | MBA132, DN20 |
|
Disegno 3D (file stp) | MBA132, DN25 |
|
