Motoros golyósszelep
MBA130
- Légbuboréktól mentes
- Segédkapcsoló mellékelve
- Páralecsapódásgátló ellenállás a páralecsapódás megelőzésére
- Rugalmas és könnyen telepíthető
Az MBA130 sorozat 3-utas motoros golyóscsapokból áll, amelyek motorral használhatók fűtési és hűtési rendszerben. A szelep az EN12266-1 szabvány szerint légbuborékmentes. Az MBA130 sorozat elérhető DN20-25-ben, és a legtöbb igényt kielégítő különböző típusú csatlakozásokkal rendelkezik. A motort a golyóscsapra szerelik fel egy fémcsappal, amely lehetővé teszi a motor biztonságos, egyszerű és gyors összeszerelését/szétszerelését.
Termékválaszték
MBA132, külső menet
| Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] |
| 43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
| 43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |
MBA132, külső menet adapterekkel
| Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] |
| 43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
| 43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |
MBA135, belső, belső és külső menet
| Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] | Jegyzet |
| 43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | A, B csatlakozás = belső menet; C csatlakozás = külső menet |
| 43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | A, B csatlakozás = belső menet; C csatlakozás = külső menet |
Műszaki adatok
Műszaki adatok
| Nyomásosztály: | PN 32 |
| Üzemi nyomás: | 3,2 MPa |
| Nyomaték (névleges nyomáson): | < 4 Nm |
| Áteresztési tényező: | EN 12266-1: B belső szivárgási sebesség, légbuboréktól mentes; EN 12266-1: A külső szivárgási sebesség, légbuboréktól mentes |
| Tápellátás: | 230 ± 10% V AC, 50 Hz |
| Energiafogyasztás: | Motor működése: 3,5 W; kondenzációgátló ellenállás: legfeljebb 5 W |
| Vezérlőjel: | 2 pontos SPST (egypólusú, egylöketes) |
| Burkolat minősítése: | IP44 |
| Védelmi osztály: | II |
| Futásidő 90°: | 40 s |
| Segédkapcsoló besorolása: | 6(1) A 230 V AC |
| Forgatónyomaték: | 10 Nm |
| Közeg, fűtéshez használt víz: | a VDI2035 szerint |
| Közeg, víz/glikol keverék: | max. 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell) |
| Közeghőmérséklet, max.: | +90 °C |
| Közeghőmérséklet, min.: | 0 °C |
| Környezeti hőmérséklet, max.: | +50 °C |
| Környezeti hőmérséklet, min.: | 0 °C |
| Csatlakozások, belső menet (G): | ISO 228/1 |
| Csatlakozások, külső menet (G): | ISO 228/1 |
| Anyag, szeleptest: | CW 617N sárgaréz, nikkellel bevont |
| Anyag, test vége: | CW 617N sárgaréz, nikkellel bevont |
| Anyag, ülés: | PTFE |
| Anyag, O-gyűrű: | FPM |
| Anyag, golyó: | CW 617N sárgaréz, krómmal bevont |
| Anyag, alátét: | PTFE |
| Anyag, tengely: | CW 614N sárgaréz, krómmal bevont |
| Anyag, O-gyűrű, tengely: | HNBR |
| Anyag, tömítés: | Hőálló szál |
| Anyag, Unió: | CW 617N sárgaréz, nikkellel bevont |
| Anyag, anyacsavar: | CW 617N sárgaréz, nikkellel bevont |
Megfelelőség
SI 2016, 1105. sz. (UK)
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016, 1091. sz.
SI 2012, 3032. sz.

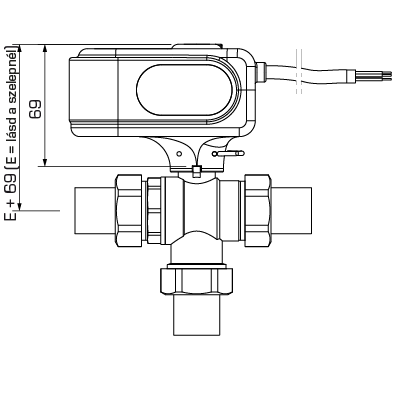

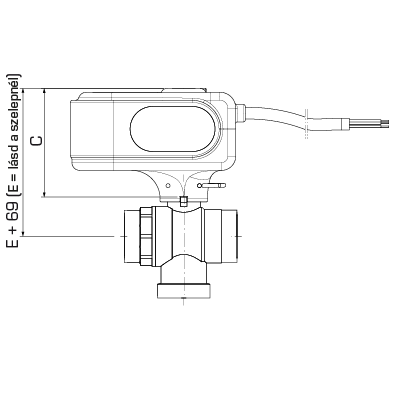

Méretek
Vezetékek
Letöltési terület
Letöltési terület
| Típus | Előnézet | Letöltés |
| Adatlap | MBA130 |
|
| Beszerelési útmutató | MBA120/MBA130 |
|
| Tanúsítvány | Megfelelőségi nyilatkozat, MBA100 (en) |
|
| Tanúsítvány | Megfelelőségi nyilatkozat UKCA, MBA130 (en) |
|
| Tanúsítvány | EAC tanúsítvány (RU), MBA130 230 V |
|
| Tanúsítvány | UKRSEPRO tanúsítvány (UA), MBA130 |
|
| Tanúsítvány | PZH tanúsítvány (PL), MBA130 |
|
| Kép | MBA132, külső menet, nagy felbontású |
|
| Kép | MBA132, külső menet adapterrel, nagy felbontású |
|
| Kép | MBA135, belső, belső és külső menet, nagy felbontású |
|
| 2D kép | MBA132 |
|
| 2D kép | MBA132 adapterrel |
|
| 2D kép | MBA135 |
|
| 3D rajz (stp fájl) | MBA132, DN20 |
|
| 3D rajz (stp fájl) | MBA132, DN25 |
|
