Vanne à boisseau sphérique motorisée
MBA130
- Étanche aux bulles d'air
- Contact auxiliaire inclus
- Système anti-condensation
- Polyvalente et simple à installer
La série MBA130 ESBE une gamme de vannes à boisseau sphérique motorisées à 3 voies avec servomoteur ; elles sont destinées aux applications de chauffage et de refroidissement. Cette vanne est étanche aux bulles d'air, conformément à la norme EN12266-1. La série MBA130 est disponible en DN20-25 et elle est proposée avec différents types de raccords pour répondre à la plupart des besoins. Le servomoteur est monté sur la vanne à boisseau sphérique avec un embout métallique qui permet le montage/démontage du servomoteur simplement, rapidement et en toute sécurité.
Gamme de produits
MBA132, Filetage extérieur
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)

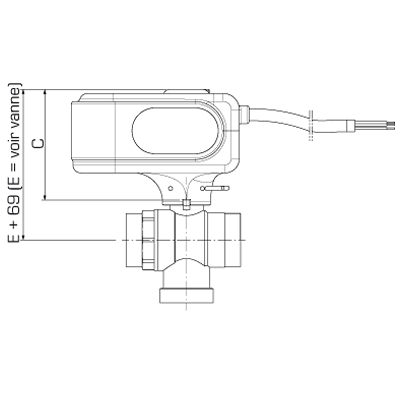

![MBA132_front_FR_A-01.png](/storage/5EF7D9F11DB115DEA0F3FF520795A09EF13B26A2E76545C4B761865CD6DE749D/9b4771eef137471492bc1ff077cbdbd9/160-160-0-png.Png/media/4d871dc0e18445be88b0cffbd5c743cf/MBA132_front_FR_A-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | Raccord C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Poids [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |
MBA132, Filetage extérieur avec adaptateurs
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)

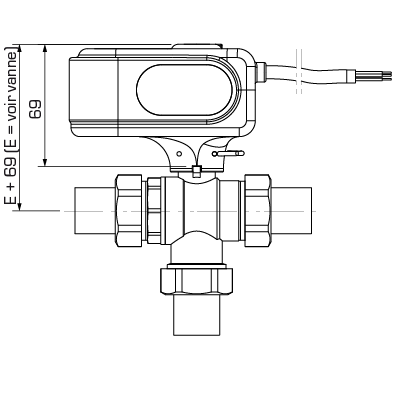

![MBA132 adapter_front_FR-01.png](/storage/546CB5C2AF31337E02010AAEC95726DF891E49A11C8012D12368B9DD29F4A05A/35ffa3f79e484a12a0a0e1e0e6ddefdb/160-160-0-png.Png/media/485ae7e4933f49d58279f890cc3d5f04/MBA132%20adapter_front_FR-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | Raccord C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Poids [kg] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |
MBA135, Filetage intérieur, filetages intérieur et extérieur
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)

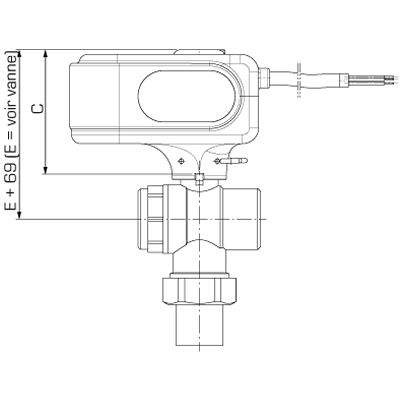

![MBA135_front_FR_A-01.png](/storage/7A0D31A98F16636270E1085A647670436F01FB4F6271CC02D71E4E2344C2689D/cb8ac6bb60274685b5330f4df91be83a/160-160-0-png.Png/media/59dfa3762ab2437399f641722eae51f9/MBA135_front_FR_A-01.png)
Réf. | Référence | DN | Kvs | Raccord A | Raccord B | Raccord C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Poids [kg] | Note |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Connexion A, B = filetage intérieur; Connexion C = filetage extérieur |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | Connexion A, B = filetage intérieur; Connexion C = filetage extérieur |
Assistance au montage
Exemples de montage
![Exemples de montage](/storage/1434F7032766E5F66755CAE448C376A55452335C7A55CB7529CA8AA959ED6CEF/750f2293002748d89948e390cd4f0087/png/media/78214b5697934eb6bed7dfa6c86182a7/VZA_VZB-01.png)
Documents
Nom | Télécharger |
Instructions pour l'installation MBA130 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 32 |
Pression de service : | 3,2 MPa |
Couple (à une pression nominale): | < 4 Nm |
Taux de fuite : | EN 12266-1: taux de fuite interne B, étanche aux bulles d'air; EN 12266-1 : taux de fuite externe A, étanche aux bulles d'air |
Alimentation électrique : | 230 ± 10% V CA, 50 Hz |
Consommation électrique : | fonctionnement du moteur : 3,5 W; résistance anti-condensation : jusqu'à 5 W |
Signal de commande: | 2 points SPST (= Single Pole Single Throw / unipolaire à une direction) |
Indice de protection : | IP44 |
Classe de protection : | II |
Temps de course 90° : | 40 s |
Capacité contact auxiliaire : | 6(1) A 230 V CA |
Couple : | 10 Nm |
Fluides, Eau de chauffage : | en conformité avec VDI2035 |
Fluides, Mélanges eau / glycol : | maxi 50 % (pour les mélanges de plus de 20 %, les données de la pompe doivent être vérifiées) |
Température du liquide, maxi : | +90 °C |
Température du liquide, mini : | 0 °C |
Température ambiante, maxi : | +50 °C |
Température ambiante, mini : | 0 °C |
Connexions, Filetage intérieur (G) : | ISO 228/1 |
Connexions, Filetage extérieur (G) : | ISO 228/1 |
Matériau, Corps de vanne : | Laiton CW 617N, plaqué nickel |
Matériau, Extrémité du corps : | Laiton CW 617N, plaqué nickel |
Matériau, Siège : | PTFE |
Matériau, Joint torique : | FPM |
Matériau, Sphère : | Laiton CW 617N, chromé |
Matériau, Rondelle : | PTFE |
Matériau, Arbre : | Laiton CW 614N, chromé |
Matériau, Joint torique, arbre : | HNBR |
Matériau, Joint d'étanchéité : | Fibre résistant à la chaleur |
Matériau, Raccord : | Laiton CW 617N, plaqué nickel |
Matériau, Écrou : | Laiton CW 617N, plaqué nickel |
Conformité
SI 2016 n° 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 N° 1091
SI 2012 N° 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dimensionnement
Branchement
Télécharger nos documents
Télécharger nos documents
Taper | Aperçu | Télécharger |
Fiche technique | MBA130 |
|
Instructions pour l'installation | MBA120/MBA130 |
|
Certificat | Déclaration de conformité, MBA100 (en) |
|
Certificat | Déclaration de conformité UKCA, MBA130 (en) |
|
Certificat | EAC Certificat (RU), MBA130 230V |
|
Certificat | Certificat de conformité UA, MBA130 |
|
Approbations | PZH-Certificat (PL), MBA130 |
|
Guide | Selection guide, Heat pump and valve usage (en) |
|
Image | MBA132, filetage extérieur, haute résolution |
|
Image | MBA132, filetage extérieur avec adaptateurs, haute résolution |
|
Image | MBA 135, Filetage intérieur, filetages intérieur et extérieur, haute résolution |
|
Image 2D | MBA132 |
|
Image 2D | MBA132 avec adaptateurs |
|
Image 2D | MBA135 |
|
Plan 3D (fichier .stp) | MBA132, DN20 |
|
Plan 3D (fichier .stp) | MBA132, DN25 |
|
