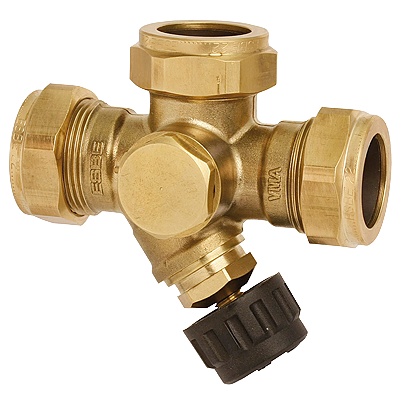

Schrägsitzventil

VMA200

Integrierte Sperrfunktion und federbelastete Rückschlagventilfunktion.
Anschlüsse für Sicherheits- und Wartungskomponenten.
Gemäß EN1717.

Ventilblöcke der Modellreihe VMA200 sind Einlassventile in Brauchwarmwassersystemen. Die Ventilblöcke sind mit Anschlüssen für Sicherheitsventile, Ablaufventile, Füllventile und Vakuumventile für Schutz und Wartung von Systemen ausgestattet.

Produktpalette

VMA213, Innengewinde und Klemmverschraubung

Art. Nr.	Bezeichnung	DN	Kvs	Öffnungsdruck [kPa]	Anschluss C	Anschluss D	A [mm]	B [mm]	Gewicht [kg]
36401000	VMA213	15	2,5	5	KLF 15 mm	G ½"	86	53	0,30
36401100	VMA213	20	3,5	5	KLF 22 mm	G ½"	86	53	0,35

VMA233, Klemmverschraubung

Art. Nr.	Bezeichnung	DN	Kvs	Connection C	Connection D	A [mm]	B [mm]	Gewicht [kg]

Technische Daten

Druckstufe:	PN 16
Anschluss, Innengewinde (G):	ISO 228/1
Anschluss, Klemmfitting (KLF):	EN 1254-2
Betriebstemperatur, max.:	+100 °C
Material, Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt:	Entzinkungsbeständiges Messing DZR*
	* trinkwassergeeignet
Material, Sitzdichtung:	EPDM
Material, O-Ringe:	EPDM
Material, Knopf:	Kunststoff
Material, Regulierungskegel:	Kunststoff (PPA)

Konformität

PED 2014/68/EU, Artikel 4.3 /
SI 2016 No. 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

Siehe Zertifikat
ÜA R-15.2.4-22-17605 (AT)
