Produktpalette

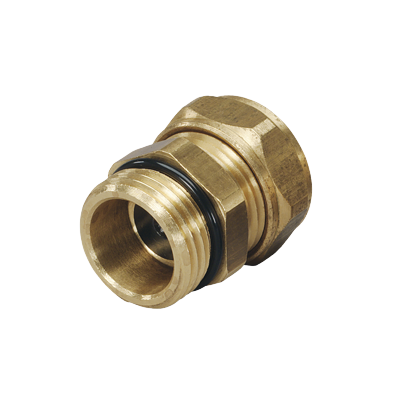

VDA102

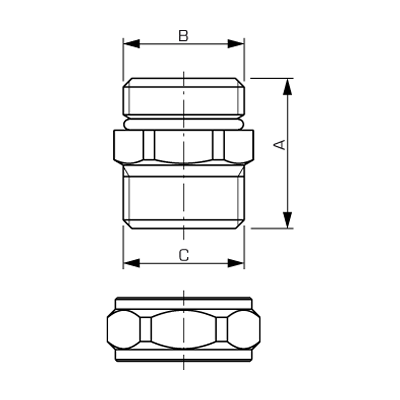

| Art. Nr. | Bezeichnung | DN | Anschluss B | Anschluss C | A [mm] | Abdeckung | Gewicht [kg] |
| 36200100 | VDA102 | 15 | G ½" | G ½" | 26 | Messing | 0,06 |
Technische Daten
Technische Daten
| Druckstufe: | PN 16 |
| Anschlüsse: | Außengewinde (G), ISO 228/1 |
| Betriebstemperatur, max.: | +90 °C |
| Material, Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: | Entzinkungsbeständiges Messing DZR* |
| * trinkwassergeeignet | |
| Material, Kegel: | Kunststoff |
| Material, O-Ringe: | EPDM |
Konformität
SI 2016 No. 1105 (UK)
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | VDA100 |
|
| Zertifikate | Konformitätserklärung, VDA100 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, VDA100 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, VDA100 (en) |
|
| Zertifikate | EAC Zertifikat (RU), VDA100 |
|
| Bild | VDA100, hochauflösend |
|
| 2D Bild | VDA100 |
|
