Vanne thermostatique

VTA360

Excellente précision de régulation.
Protection anti-brûlure et anti-légionellose.
Temps de réponse rapide.
Opérationnelle dans différentes conditions de pression.

La série VTA360 est principalement conçue pour fournir une régulation très précise de la température de l'eau chaude sanitaire aux points d'utilisation, à la sortie des robinets ou des douches lorsqu'aucun autre dispositif de contrôle de température n'a été installé.

Gamme de produits

VTA362, Filetage extérieur

Réf.	Référence	Plage de température [°C]	Kvs	Raccord E	A [mm]	B [mm]	C [mm]	D [mm]	Poids [kg]
31151400	VTA362	32 - 49	1,2	G ¾"	70	42	52	46	0,45
31151100	VTA362	35 - 60	1,2	G ¾"	70	42	52	46	0,45
31151200	VTA362	35 - 60	1,3	G 1"	70	42	52	46	0,48

Assistance au montage

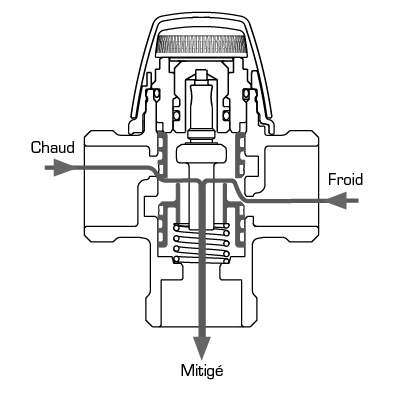

Utilisation

Exemples de montage

Documents

Nom	Télécharger
Instructions pour l'installation VTA360

Caractéristiques techniques

Classe de pression :	PN 10
Pression de service :	1,0 MPa
Pression différentielle maxi, Mélange:	0,3 MPa
Température du fluide utilisé, maxi :	95 °C
Stabilité de température:	±1 °C * Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C.
Connexions :	Filetage extérieur (G), ISO 228/1
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide :	Laiton résistant à la dézincification, DZR
Traitement de surface :	Plaqué nickel

Conformity

PED 2014/68/EU, article 4.3 /
SI 2016 n° 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

Voir certificat
ÜA R-15.2.4-22-17605 (AT)

Dimensionnement

Voir la fiche technique

Accessoires et pièces détachées

Kit de raccordement KTD200, KTD300

Réf.	Référence	Désignation	Note	Fiche technique	Notice d'utilisation
36552200	KTD212	Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1".	Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552400	KTD312	Kit de raccordement avec filetage extérieur R ¾" pour vannes taraudées mâles G 1".	Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552300	KTD212	Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼".	Un clapet anti-retour est inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552500	KTD312	Kit de raccordement avec filetage extérieur R 1" pour vannes taraudées mâles G 1¼".	Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Pièces détachées

Réf.	Référence	Désignation	Note	Fiche technique	Notice d'utilisation
37000800	VTA936	ESBE VTA936 Kit de réparation VTA360, 35 - 60°C	VTA350, VTA360
37101000	VTA956	ESBE VTA956 Kit de réparation séries VTA560, 35 - 50°C	VTA560
37100900	VTA956	ESBE VTA956 Kit de réparation séries VTA560, 45 - 65°C	VTA560
98080480	VTA903	ESBE VTA903 Bouton de réglage, série VTA300
98080420	VTA903	ESBE VTA903 Bouton supérieur, série VTA300

Kit de raccordement KCD300

	Réf.	Référence	Désignation	Note	Fiche technique	Notice d'utilisation
	36552900	KCD313	Kit de raccordement avec raccords à compression RAC 22mm pour vannes taraudées mâles G 1".	Deux clapets anti-retour sont inclus. Convient aux séries VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
