Kit Solaire
VMD300
- Utilisation optimisée de l'énergie.
- Protection anti-brûlure.
- Précision de régulation.
- Installation facile.
La série VMD300 avec réglage de la température pour l'eau chaude sanitaire à double source. La température de dérivation du kit solaire est entièrement réglable entre 42 et 52° pour optimiser l'utilisation de l'énergie solaire, une énergie renouvelable et gratuite.
Gamme de produits
VMD322, Filetage extérieur
![Prod_VMD300_verA_issueA_lr.png](/storage/6AE2769BC81609860B077C994190CE10055BD7A42E0EEDE88F47C759D4E63146/bd35fd696c8e4c82a475a5105fdba18f/160-160-0-png.Png/media/af3992f5cf854fecbb164e0cd7749b70/Prod_VMD300_verA_issueA_lr.png)
![VMD300 front_B-01.png](/storage/B4569A8C862E98E54055AA10E2EFCB62412E266D5EF7FB7A3E0673FD2A1883C3/11e964a4b30f4763a61b10f21b8e21dd/160-80-0-png.Png/media/f5f056e3e6624ebf8539306ad6dbfeef/VMD300%20front_B-01.png)
![VMD300 side_B-01.png](/storage/4AE565EA43E77F31787B9E89594EAF85E23846EEA45736165480CD8FD9015F94/bb885a6d403e45dfae32490066649a77/160-160-0-png.Png/media/1eb6fde4bd7b41a5b781742d99dabc59/VMD300%20side_B-01.png)
Réf. | Référence | Point de basculement [°C] | Kvs | Raccord G | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | H [mm] | Poids [kg] |
31525000 | VMD322 | 42 - 52 | 1,4 | R ¾" | maxi 293 | 154 | 95 | 163 | 70 | 77 | 90 | 2,21 |
Assistance au montage

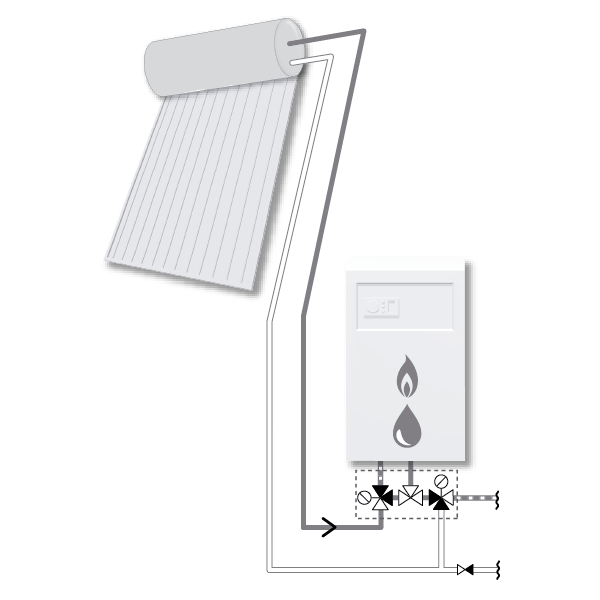

Exemples de montage
![Exemples de montage](/storage/6C8D86766030AF88DD1889E846A935460BF3CD1E88E3367CFC4A072B3079C490/a8deab949cb341d79038324bba02bc30/png/media/44c2c2580b9345b7b296674c70e15ac9/VMD300-01.png)
Documents
Nom | Télécharger |
Instructions pour l'installation VMD300 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 10 |
Débit max. au départ du collecteur : | 0,7 l/s (42 l/min) |
Connexions : | Filetage extérieur (R), EN 10226-1 |
Température de l'eau au départ du collecteur, maxi : | +95 °C |
Température de l'eau au départ du collecteur, mini : | 0 °C |
Température provenant d'une autre source de chauffage, maxi : | +95 °C |
Plage de température, vanne de dérivation : | 42-52 °C |
Plage de température, vanne de mélange : | 35-60 °C |
Stabilité de température de l'eau à la sortie : | ± 2 °C |
* Valable pour une pression inchangée de l'eau chaude/froide, débit minimum 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10°C. | |
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide : | Laiton résistant à la dézincification, DZR |
Conformité
SI 2016 n° 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Accessoires et pièces détachées
Télécharger nos documents
Télécharger nos documents
Taper | Aperçu | Télécharger |
Fiche technique | VMD300 |
|
Instructions pour l'installation | VMD300 |
|
Certificat | Déclaration de conformité, VMD300 (en) |
|
Certificat | Déclaration relative aux matériaux de construction BPD3, VMD300 (en) |
|
Certificat | ÜA R-15.2.4-22-17605 (AT), VMD300 |
|
Certificat | KIWA-21-DW-10120, VMD300 (en) |
|
Certificat | KIWA-21-DW-10122, VMD300 (en) |
|
Certificat | EAC Certificat (RU), VMD300 |
|
Certificat | Certificat de conformité UA, VMD300 |
|
Approbations | PZH-Certificat (PL), VMD300 |
|
Image | VMD300, haute résolution |
|
Image 2D | VMD300 |
|
