Solar kit
VMD300
- Optimerad energieffektivitet.
- Skållningsskydd.
- Regleringsnoggrannhet.
- Enkel installation.
Serie VMD300 med justerbar inställningstemperatur för tappvarmvatten med två källor. Fördelningstemperaturen i Solar Kit är helt justerbar mellan 42 och 52 för att optimera energieffektiviteten till förmån för solenergi, den förnybara och kostnadsfria energin.
Produktsortiment
VMD322, Utvändig gänga
![Prod_VMD300_verA_issueA_lr.png](/storage/6AE2769BC81609860B077C994190CE10055BD7A42E0EEDE88F47C759D4E63146/bd35fd696c8e4c82a475a5105fdba18f/160-160-0-png.Png/media/af3992f5cf854fecbb164e0cd7749b70/Prod_VMD300_verA_issueA_lr.png)
![VMD300 front_B-01.png](/storage/B4569A8C862E98E54055AA10E2EFCB62412E266D5EF7FB7A3E0673FD2A1883C3/11e964a4b30f4763a61b10f21b8e21dd/160-80-0-png.Png/media/f5f056e3e6624ebf8539306ad6dbfeef/VMD300%20front_B-01.png)
![VMD300 side_B-01.png](/storage/4AE565EA43E77F31787B9E89594EAF85E23846EEA45736165480CD8FD9015F94/bb885a6d403e45dfae32490066649a77/160-160-0-png.Png/media/1eb6fde4bd7b41a5b781742d99dabc59/VMD300%20side_B-01.png)

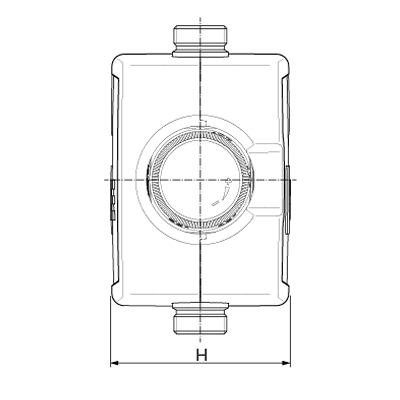

Art.nr. | Referens | Växlingspunkt [°C] | Kvs | Anslutning G | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | H [mm] | Vikt [kg] | RSK-nr. |
31525000 | VMD322 | 42 - 52 | 1,4 | R ¾" | max 293 | 154 | 95 | 163 | 70 | 77 | 90 | 2,21 | 4927863 |
Tekniska data
Tekniska data
Tryckklass: | PN 10 |
Max. flöde från solfångare: | 0,7 l/s (42 l/min) |
Anslutningar: | Utvändig gänga (R), EN 10226-1 |
Vattentemperatur från solfångare, max.: | +95 °C |
Vattentemperatur från solfångare, min.: | 0 °C |
Temperatur från tilläggsvärmekälla, max.: | +95 °C |
Temperaturområde, Växelventil: | 42-52 °C |
Temperaturområde, Blandningsventil: | 35-60 °C |
Temperaturstabilitet på utgående vatten: | ± 2 °C |
* Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 4 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10°C. | |
Material, Ventilhus och övriga vätskeberörda metalldelar: | Avzinkningshärdig mässing DZR |
Konformitet
SI 2016 nr. 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Tillbehör och reservdelar
Nedladdningsområde
Nedladdningsområde
Typ | Förhandsgranska | Ladda ner |
Produktdatablad | VMD300 |
|
Bruksanvisning | VMD300 |
|
Certifikat | Konformitetsdeklaration, VMD300 (en) |
|
Certifikat | Byggvarudeklaration BPD3, VMD300 |
|
Certifikat | ÜA R-15.2.4-22-17605 (AT), VMD300 |
|
Certifikat | KIWA-21-DW-10120, VMD300 (en) |
|
Certifikat | KIWA-21-DW-10122, VMD300 (en) |
|
Certifikat | EAC-certifikat (RU), VMD300 |
|
Certifikat | Intyg om överensstämmelse UA, VMD300 |
|
Godkännanden | PZH-certificate (PL), VMD300 |
|
Bild | VMD300, high res |
|
2D Bild | VMD300 |
|
