Термостатический смесительный клапан

VTA350, VTA550

Защита от ошпаривания и легионеллы.
Точность регулировки.
Подходит для циркуляции горячей воды (HWC).

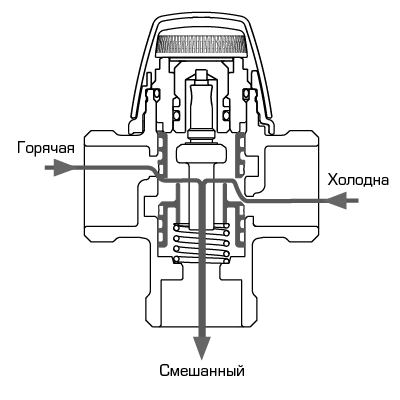

Серии VTA350/VTA550 для бытового горячего водоснабжения с функцией защиты от ошпаривания для линейных сфер применения и там, где используются другие устройства контроля температуры в точках водоразбора. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).

Номенклатура изделий

VTA351, Внутренняя резьба

Номер арт.	Наименование	Температурный диапазон [°C]	Кпс	Присоединение e	A [мм]	B [mm]	C [мм]	D [мм]	Масса [кг]
31104900	VTA351	35 - 60	1,6	Rp ¾"	70	42	52	46	0,48

VTA352/VTA552, Внешняя резьба

Номер арт.	Наименование	Температурный диапазон [°C]	Кпс	Присоединение E	A [мм]	B [мм]	C [мм]	D [мм]	Масса [кг]
31660100	VTA552	20 - 43	3,2	G 1"	84	50	60	56	0,78
31660400	VTA552	20 - 43	3,5	G 1¼"	84	50	60	56	0,87
31105000	VTA352	35 - 60	1,5	G ¾"	70	42	52	46	0,45
31105100	VTA352	35 - 60	1,6	G 1"	70	42	52	46	0,48
31660200	VTA552	45 - 65	3,2	G 1"	84	50	60	56	0,78
31660500	VTA552	45 - 65	3,5	G 1¼"	84	50	60	56	0,87
31660300	VTA552	50 - 75	3,2	G 1"	84	50	60	56	0,78
31660600	VTA552	50 - 75	3,5	G 1¼"	84	50	60	56	0,87

VTA352, Наружная резьба и встроенные обратные клапаны

Номер арт.	Наименование	Температурный диапазон [°C]	Кпс	Присоединение E	A [мм]	B [мм]	C [мм]	D [мм]	F [мм]	Масса [кг]	Примечание	Temp. range [⁰C]	Connection E	A [mm]	B [mm]	C [mm]	D [mm]	F [mm]
31106100	VTA352	35 - 60	1,5	G 1"	70	42	52	46	74	0,48	Два обратных клапана для горячей и холодной воды встроены

VTA353, Компрессионный фитинг

Номер арт.	Наименование	Температурный диапазон [°C]	Кпс	Присоединение E	A [мм]	B [мм]	C [мм]	D [мм]	Масса [кг]
31105200	VTA353	35 - 60	1,5	CPF 22 мм	70	42	52	46	0,57

Поддержка установки

Использование

Примеры установки

Документы

Имя	Загрузка
Инструкция по установке VTA350
Инструкция по установке VTA550

Технические данные

Класс давления:	PN 10
Рабочее давление:	1,0 МПа
Макс. перепад давления, Смесительный:	0,3 МПа
Стабильность температуры:	VTA350: ±2 °C; VTA550: ±4 °C; Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 4 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C. ** Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C.
Температура теплоносителя, макс.:	+95 °C
Температура теплоносителя VTA550, макс. временно:	+100 °C
Соединения, Внутренняя резьба (Rp):	EN 10226-1
Соединения, Наружная резьба (G):	ISO 228/1
Соединения, Наружная резьба (R):	EN 10226-1
Соединения, Компрессионный фитинг (CPF):	EN 1254-2
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью:	Стойкая к коррозии латунная поверхность, DZR

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

См. сертификат
ЮА Р-15.2.4-22-17605 (АТ)

Выбор параметров

Смотрите спецификацию

Aксессуары и запасные части

Запасные части

Номер арт.	Наименование	Обозначение	Примечание	Спецификация	Руководство по установке
37000800	VTA936	ESBE VTA936 Сменный комплект VTA360, 35 - 60°C	VTA350, VTA360
37100400	VTA955	ESBE VTA955 Сменный комплект серия VTA550, 20 - 43°C	VTA550
37100500	VTA955	ESBE VTA955 Сменный комплект серия VTA550, 45 - 65°C	VTA550
37100600	VTA955	ESBE VTA955 Сменный комплект серия VTA550, 50 - 75°C	VTA550
98080480	VTA903	ESBE VTA903 Регулировочная ручка, серия VTA300
98080420	VTA903	ESBE VTA903 Верхняя ручка, серия VTA300

Комплект присоединений KTD200, KTD300

Номер арт.	Наименование	Обозначение	Примечание	Спецификация	Руководство по установке
36552200	KTD212	Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1".	Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552400	KTD312	Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1".	Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552300	KTD212	Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼".	Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552500	KTD312	Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼".	Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Комплект присоединений KCD300

	Номер арт.	Наименование	Обозначение	Примечание	Спецификация	Руководство по установке
	36552900	KCD313	Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1".	Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Загрузки

тип	Предварительный просмотр	Загрузка
Спецификация	VTA350, VTA550
Инструкция по установке	VTA350
Инструкция по установке	VTA550
Сертификаты	Декларация соответствия требованиям, VTA350, VTA550 (en)
Сертификаты	Декларация соответствия требованиям UKCA, VTA350/VTA550 (en)
Сертификаты	Декларация строительного изделия BPD3, VTA350 (en)
Сертификаты	Декларация строительного изделия BPD3, VTA550 (en)
Сертификаты	ÜA R-15.2.4-22-17605 (AT), VTA350/VTA550
Сертификаты	KIWA-21-DW-10120, VTA350
Сертификаты	KIWA-21-DW-10122, VTA550
Сертификаты	EAC Сертификат, VTA350/VTA550
Сертификат	UKRSEPRO Сертификат (UA), VTA350/VTA550
Разрешения	PZH-Сертификат (PL), VTA350/VTA550
изображение	VTA351, в высоком разрешении
изображение	VTA352, в высоком разрешении
изображение	VTA352 с Обратные клапана, в высоком разрешении
изображение	VTA353, в высоком разрешении
изображение	VTA552, в высоком разрешении
изображение	VTA552 с переходниками, в высоком разрешении
2D-изображения	VTA352 с Обратные клапана
2D-изображения	VTA550
2D-изображения	VTA552 с переходниками
Трехмерный чертеж (файл stp)	VTA352 G ¾"
Трехмерный чертеж (файл stp)	VTA352 CV G 1"
Трехмерный чертеж (файл stp)	VTA552 G 1"
Трехмерный чертеж (файл stp)	VTA552 R ¾"
