Смесительный клапан
VRG330
- Превосходное регулирование для лучшей производительности смешивания и отвода при интенсивном потоке.
- Самый низкий процент утечки на рынке (<0.05%).
- Компактный, легко и гибко устанавливается.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия VRG330 - это клапаны для смешивания и отвода при большом потоке. В основном функции клапана серии VRG330 такие же, как и у VRG130, кроме возможности интенсивного потока. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
VRG331, Внутренняя резьба
| Номер арт. | Наименование | DN | Kvs ■ - ▲ | Kvs ■ - ● | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Примечание | Заменяет |
| 11700100 | VRG331 | 20 | 13 | 8 | Rp ¾" | 36 | 72 | 32 | 50 | 0,43 | ||
| 11700200 | VRG331 | 25 | 17 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0,70 | ||
| 11700300 | VRG331 | 32 | 32 | 20 | Rp 1¼" | 47 | 94 | 37 | 55 | 0,95 | ||
| 11701100 | VRG331 | 40 | 45 | 30 | Rp 1½" | 53 | 106 | 44 | 62 | 1,65 | 11700400 | |
| 11701300 | VRG331 | 50 | 65 | 40 | Rp 2" | 60 | 120 | 46 | 64 | 2,28 | 11700500 |
VRG332, Внешняя резьба
| Номер арт. | Наименование | DN | Kvs ■ - ▲ | Kvs ■ - ● | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Примечание | Заменяет |
| 11700600 | VRG332 | 20 | 13 | 8 | G 1" | 36 | 72 | 32 | 50 | 0,43 | ||
| 11700700 | VRG332 | 25 | 17 | 10 | G 1¼" | 41 | 82 | 34 | 52 | 0,70 | ||
| 11700800 | VRG332 | 32 | 32 | 20 | G 1½" | 47 | 94 | 37 | 55 | 0,95 | ||
| 11701200 | VRG332 | 40 | 45 | 30 | G 2" | 53 | 106 | 44 | 62 | 1,66 | 11700900 | |
| 11701400 | VRG332 | 50 | 65 | 40 | G 2¼" | 60 | 120 | 46 | 64 | 2,28 | 11701000 |
Поддержка установки
Установка трехходового клапана ESBE серии VRG330
How to install ARA600 actuator on VRG valve
Примеры установки
Characteristic graph, VRGxx0 valves
Как установить трехходовой клапан ESBE в положение 45° (наполовину открыт) (серия VRG)
Комплект запасных внутренних деталей для ремонта поворотных клапанов ESBE серий VRG и VRB
Использование

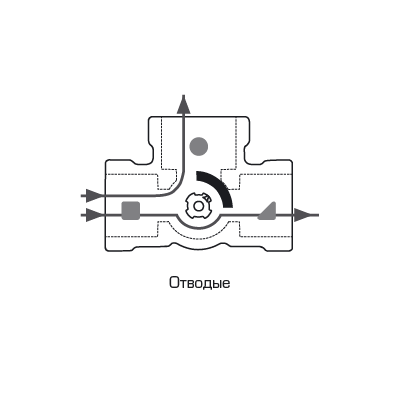

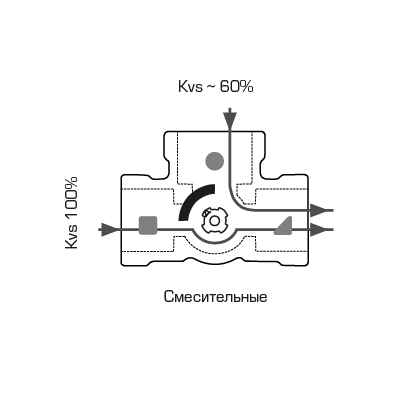

Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке VRG330 |
|
Технические данные
Технические данные
| Класс давления: | PN10 |
| Момент силы (при номинальном давлении): | DN20-32: < 3 Нм; DN40-50: < 5 Нм |
| Утечка через закрытый клапан в % от потока: | <0,05 |
| Рабочее давление: | 1 МПа |
| Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
| Макс. дифференциальное падение давления, Отводной: | 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +130 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
| Материал, Золотник: | Износостойкая латунная поверхность |
| Материал, Шток и втулка: | PPS композит |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)

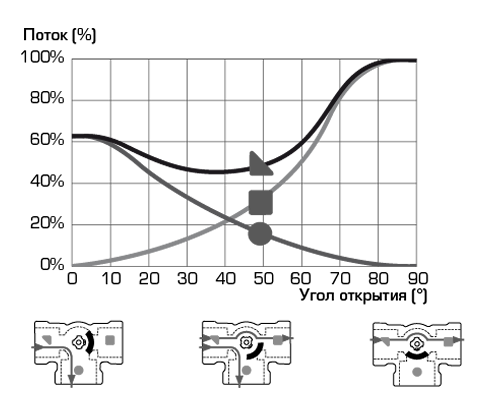

Характеристики клапана
Выбор параметров
Aксессуары и запасные части
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17006900 | VRG802 | ESBE VRG802 Набор внутренних деталей DN15/20 | |
|
|
|
17006910 | VRG802 | ESBE VRG802 Набор внутренних деталей DN25 | |
|
|
|
17006920 | VRG802 | ESBE VRG802 Набор внутренних деталей DN32/40 | |
|
|
|
17006930 | VRG802 | ESBE VRG802 Набор внутренних деталей DN40/50 | |
|
|
|
17006950 | VRG802 | ESBE VRG802 Набор внутренних деталей DN50 | |
|
|
 |
17006940 | VRG803 | ESBE VRG803 Ручка VRG/VRB | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16103800 | VRI111 | ESBE VRI111 Изоляционный кожух DN 15/20 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN 15/20 | |
|
|
16103900 | VRI111 | ESBE VRI111 Изоляционный кожух DN25 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN25 | |
|
|
16104000 | VRI111 | ESBE VRI111 Изоляционный кожух DN32 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN32 | |
|
|
16104100 | VRI111 | ESBE VRI111 Изоляционный кожух DN40 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN40 | |
|
Комплект присоединений KTD100
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36551700 | KTD112 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36551800 | KTD112 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36551900 | KTD112 | Комплект присоединений с наружной резьбой R 1¼" для использования в клапанах с внешней резьбой G 1½". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36552000 | KTD112 | Комплект присоединений с наружной резьбой R 1½" для использования в клапанах с внешней резьбой G 2". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36552100 | KTD112 | Комплект присоединений с наружной резьбой R 2" для использования в клапанах с внешней резьбой G 2¼". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16053700 | VRG804 | ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. | Серия 90С. В комплекте с контроллером. | |
|
 |
16053300 | VRG801 | ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. | Серия 90, CRA120, 90K. Заказывается отдельно. | |
|
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VRG330 |
|
| Инструкция по установке | VRG330 |
|
| Сертификаты | Декларация соответствия требованиям, VRG330 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VRG330 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VRG330 (en) |
|
| Сертификаты | EAC Сертификат, VRG330 |
|
| Сертификат | UKRSEPRO Сертификат (UA), VRG330 |
|
| Разрешения | PZH-Сертификат (PL), VRG330 |
|
| изображение | VRG331, изображение |
|
| изображение | VRG332, изображение |
|
| 2D-изображения | VRG330 |
|
| Трехмерный чертеж (файл stp) | VRG331, DN20 |
|
| Трехмерный чертеж (файл stp) | VRG332, DN20 |
|
| Трехмерный чертеж (файл stp) | VRG331, DN25 |
|
| Трехмерный чертеж (файл stp) | VRG332, DN25 |
|
| Трехмерный чертеж (файл stp) | VRG331, DN32 |
|
| Трехмерный чертеж (файл stp) | VRG332, DN32 |
|
| Трехмерный чертеж (файл stp) | VRG331, DN40 |
|
| Трехмерный чертеж (файл stp) | VRG332, DN40 |
|
| Трехмерный чертеж (файл stp) | VRG331, DN50 |
|
| Трехмерный чертеж (файл stp) | VRG332, DN50 |
|
Связанные материалы
Связанные продукты
 |
ARA600 3-точечным | Серия ARA600 с 3-точечным (открыть/закрыть) сигналом предназначена для смешивания. | Спецификация | Инструкция по установке | ||
 |
SFK100 | Загружающие смесительные устройства серии SFK100 предназначены для котлов на твердом топливе | Спецификация | Инструкция по установке | Инструкция по установке | Инструкция по установке |
 |
CRD200 | Серия CRD200 — это контроллеры со встроенным приводом, регулирующие температуру в помещении одновременно по датчику температуры в помещении и по датчику наружной температуры. | Спецификация | Инструкция по установке | Инструкция по установке | |
 |
KTB100 | Комплект присоединений ESBE для клапанов с внешней резьбой. | Спецификация | |||
 |
VRI100 | Серия VRI100 - это серия изолирующих кожухов для клапанов серий VRG и VRB. | Спецификация | |||
 |
CRC200 | Серия CRB200 — это контроллеры со встроенным приводом, регулирующие температуру в помещении по датчику наружной температуры. | Спецификация | Инструкция по установке | Инструкция по установке | Инструкция по установке |
 |
CRA200 | Серия CRA200 — это контроллеры со встроенным приводом, поддерживающие постоянную температуру теплоносителя. | Спецификация | Инструкция по установке | Инструкция по установке | |
|
ARA600 пропорциональные | Серия ARA600 с пропорциональным (напряжение/ток) сигналом предназначена для смешивания. | Спецификация | Инструкция по установке | ||
 |
CRB200 | Серия CRB200 — это контроллеры со встроенным приводом, регулирующие температуру в помещении по датчику температуры в помещении. | Спецификация | Инструкция по установке | Инструкция по установке | |
 |
CRS210 | Серия CRS210 — это контроллеры со встроенным приводом, поддерживающие постоянную температуру горячей воды в системах питьевого водоснабжения. | Инструкция по установке | Инструкция по установке | ||
 |
CRK210 | Серия CRK210 — это контроллеры со встроенным приводом, поддерживающие постоянную температуру теплоносителя, подаваемого в контур отопления от комбинированных устройств отопления/охлаждения, и управляющие изменением направления открывания привода. | Спецификация | Инструкция по установке | Инструкция по установке |
Сферы применения
Сферы применения
Тепловой насос с высокими требованиями потока.
