Ställdon

90, 2-punkt

  • Justerbart driftområde.
  • Med inbyggt relä.

Serie 90 med 2-punktssignal (på/av) lämpar sig för fördelning tillsammans med växelventiler DN 15-150. I de här applikationerna används bara ändlägena i ställdonets arbetsområde. Ställdonet har inbyggt relä och ska väljas när ställdonet ska styras av en på/av-termostat.

Serien kan enkelt handmanövreras med en knapp och spak för frikoppling.

Produktsortiment

90, 2-punkt 230 V

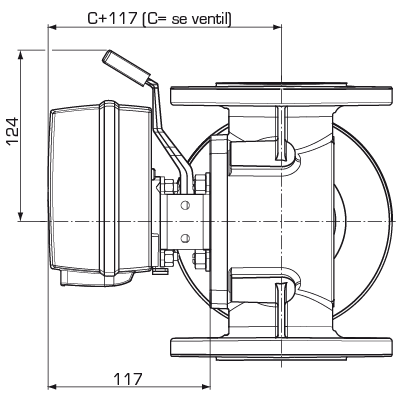

Byggmått för ställdon serie 90 med ESBE shuntventiler serie MG, G, F, T/TM, H/HG och BIV.
Art.nr. Referens Spänning [V AC] Gångtid 90° [s] Styrsignal Vridmoment [Nm] Anmärkning RSK-nr.
12052500 97 230 15 2-punkt SPST 5 Med inbyggt relä. Ersätter 87 5396146
12052600 98 230 60 2-punkt SPST 15 Med inbyggt relä. Ersätter 88, 88S 5396147
Installationssupport
Tekniska data

Tekniska data

Nätspänning: 230±10% V AC, 50 Hz
Effektförbrukning: 5 VA
Kapslingsklass: IP54
Skyddsklass: II
Vridmoment: Se dimensionstabell
Klassificering extrabrytare: 6(3) A 250 V AC
Vikt: 0,8 kg
Omgivningstemperatur, max.: +55 °C
Omgivningstemperatur, min.: -15 °C

Konformitet

Konformitet
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU

Elkoppling

Se Bruksanvisning
Tillbehör och reservdelar

Adaptersatser

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning RSK-nr.
16053300 16053300 VRG801 ESBE VRG801 Adaptersats ESBE-ventiler serie VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Beställs separat. 5396212 download 5396212
16051300 16051300 900 ESBE 900 Adaptersats ESBE-ventiler serie MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. Levereras med ställdon eller reglering. 5366516 download 5366516
16053900 16053900 900C ESBE 900C Adaptersats Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366526 download 5366526
16051700 16051700 900CK ESBE 900CK Adaptersats Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366519 download 5366519
16053600 16053600 900F ESBE 900F Adaptersats Meibes / Oventrop / Watts / BRV. Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366524 download 5366524
16052600 16052600 900L ESBE 900L Adaptersats Schneider Electric TRV / TAC-TRV-ventiler. Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366521 download 5366521
16052500 16052500 900K ESBE 900K Adaptersats Siemens VBG31, VBI31, VBF21, VCI31. Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366520 download 5366520
16051400 16051400 900A ESBE 900A Adaptersats TA VTR-ventiler. Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366517 download 5366517
16051500 16051500 900B ESBE 900B Adaptersats Viesmann-ventiler DN 20-25 Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. 5366518 download 5366518

Reservdelar

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning RSK-nr.
98180570 98180570 900 ESBE MTS900 Axelkoppling serie 90 5366540 download 5366540

Tillbehör

Artnr. Referens Benämning Anmärkning RSK-nr. Installationsanvisning RSK-nr.
98100690 98100690 ESBE Separat extrabrytare serie 90. 5396137 download 5396137
Nedladdningsområde

Nedladdningsområde

Typ Förhandsgranska Ladda ner
Produktdatablad 90, 2-punkt download
Bruksanvisning 90, 2-punkt download
Certifikat Konformitetsdeklaration, 90 2-punkt (en) download
Certifikat Konformitetsdeklaration UK CA, 90 2-punkt (en) download
Certifikat Byggvarudeklaration BPD3 download
Certifikat EAC-certifikat (RU), 230V download
Certifikat UKRSEPRO-certifikat (UA) download
Bild 90, high res download
2D-bild 90 download
3D-ritning (stp-fil) 90 download
